Bedienungsanleitung für Maxima M-ICE 15B Eiswürfelbereiter

Erfahren Sie, wie Sie Ihren Maxima M-ICE 15B Eiswürfelbereiter korrekt installieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Anweisungen zur Fehlerbehebung und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Maxima Eiswürfelbereiter wird über die ON/OFF-Taste gestartet. Nach dem Einschalten führt das Gerät eine Selbstinspektion durch. Achten Sie auf die Indikatoren auf dem Bedienfeld für Statusmeldungen wie "ICE FULL" oder "WATER LOW". S. 8, 9, 19

Wichtigste Schritte

Installation des Wasserablaufs S. 6, 16
Reinigung des Kondensators S. 10, 21

Erste Inbetriebnahme

Entsorgen Sie die ersten zwei Eiswürfelchargen, um das interne System zu reinigen. S. 8, 19

Probleme und Lösungen

Gerät arbeitet nicht, keine Lichter

Stromversorgung prüfen, Stecker einstecken, Umgebungstemperatur prüfen (>6°C).

S. 10, 21

Wartung und Reset

Warten Sie 3-5 Minuten, bevor Sie das Gerät nach einem automatischen Stopp wieder einschalten, um den Kompressor zu schonen. S. 9, 19

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	230V / 50Hz	Erforderliche Stromversorgung	S. 3, 13

Wo es im PDF steht

Spezifikationen S. 3, 13
Installation S. 5, 6, 15, 16
Bedienung S. 8, 9, 19
Fehlerbehebung S. 10, 11, 21

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 7

Seite 8

Seite 9

Seite 10

Seite 18

Seite 23

Wichtige Informationen aus der Anleitung

Diese Anleitung dient als umfassender Leitfaden für die Installation, den Betrieb und die Wartung des Maxima Eiswürfelbereiters. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist ausschließlich für den Innenbereich bestimmt und darf nur zur Herstellung von Eiswürfeln oder Flocken verwendet werden.

Installation

Stellen Sie das Gerät auf eine ebene, stabile Fläche mit ausreichend Platz für Belüftung (mindestens 10 cm Abstand zu Wänden). Achten Sie darauf, dass der Netzstecker jederzeit zugänglich ist.

Vorbereitung: Entfernen Sie alle Schutzfolien. Reinigen Sie das Gehäuse mit einem feuchten Tuch und die Arbeitsflächen mit einem lebensmittelechten Reinigungsmittel.
Wasseranschluss: Schließen Sie den Wasserzulaufschlauch an die Frischwasserversorgung an. Schließen Sie den Wasserablaufschlauch an einen Abfluss oder einen geeigneten Behälter an. Der Ablauf muss niedriger als der Wasserauslass des Geräts liegen.
Inbetriebnahme: Lassen Sie das Gerät nach dem Aufstellen mindestens eine Stunde stehen, damit sich das Kältemittel absetzen kann, bevor Sie es an den Strom anschließen.

Bedienung

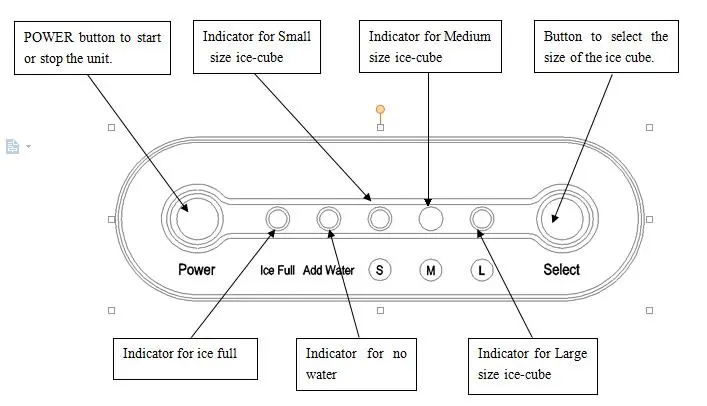

Verwenden Sie die Tasten auf dem Bedienfeld, um das Gerät zu starten und Einstellungen vorzunehmen.

Start: Drücken Sie die "ON/OFF"-Taste. Das Gerät führt eine ca. 5-minütige Selbstinspektion durch.
Eisgröße: Bei Modellen mit Auswahlfunktion können Sie die Größe (S, M, L) über die "Select"-Taste wählen.
Erster Gebrauch: Entsorgen Sie die ersten zwei Eiswürfelchargen, um das interne System zu reinigen.
Indikatoren: Die Kontrollleuchten zeigen den Status an (z.B. "ICE FULL" bei vollem Behälter, "WATER LOW" bei Wassermangel, "FAULT" bei Störungen).

Reinigung und Wartung

Wartungsarbeiten sollten nur von qualifiziertem Fachpersonal durchgeführt werden.

Regelmäßige Reinigung: Reinigen Sie das Gerät regelmäßig mit warmem Seifenwasser. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuermittel.
Kalkentfernung: Entfernen Sie Kalkablagerungen mit einer Mischung aus Wasser und Essig.
Kondensator: Reinigen Sie den Kondensator alle 2 bis 3 Monate.
Lagerung: Reinigen und trocknen Sie das Gerät gründlich, bevor Sie es für längere Zeit lagern.

Fehlerbehebung

Bei Störungen leuchtet oder blinkt die "FAULT"-Anzeige. Warten Sie, bis das Gerät automatisch stoppt, bevor Sie Maßnahmen ergreifen. Häufige Probleme wie "WATER LOW" können oft durch Überprüfung der Wasserzufuhr, des Filters oder des Schlauchs behoben werden. Bei "ICE FULL" leeren Sie einfach den Eisbehälter.

Praktische Hilfe

Typische Probleme

Gerät funktioniert nicht (keine Anzeige)

Überprüfen Sie die Stromversorgung, den Stecker und ob die Umgebungstemperatur über 6 °C liegt.

Anzeige "WATER LOW" blinkt

Überprüfen Sie die Wasserzufuhr, den Wasserdruck (2-3 bar), den Wasserfilter auf Verstopfungen und ob der Schlauch geknickt ist.

Anzeige "ICE FULL" leuchtet

Der Eisbehälter ist voll. Entfernen Sie das Eis, um die Produktion fortzusetzen.

Kompressor arbeitet, aber kein Eis

Überprüfen Sie das Kühlsystem auf Blockaden oder Kältemittellecks. Stellen Sie sicher, dass die Umgebungstemperatur unter 43 °C liegt.

Vor der Verwendung

Entfernen Sie alle Schutzfolien.
Stellen Sie das Gerät auf eine ebene Fläche.
Sorgen Sie für 10 cm Belüftungsabstand.
Reinigen Sie das Gerät vor dem ersten Gebrauch.
Lassen Sie das Gerät nach dem Transport 1 Stunde stehen.
Entsorgen Sie die ersten zwei Eiswürfelchargen.

Technische Daten in der Praxis

Produktion (kg/24h): Die maximale Menge an Eis, die das Gerät innerhalb von 24 Stunden herstellen kann.
Eis-Speicherkapazität (kg): Die Menge an Eis, die der interne Behälter aufnehmen kann.
Spannung/Frequenz: Das Gerät benötigt 230V / 50Hz.

Abbildungen und Diagramme

Die Abbildungen zeigen den korrekten Anschluss des Wasserablaufs: Der Ablaufschlauch muss ein Gefälle haben und der Anschluss muss mindestens 150 mm über dem Bodenablauf liegen.

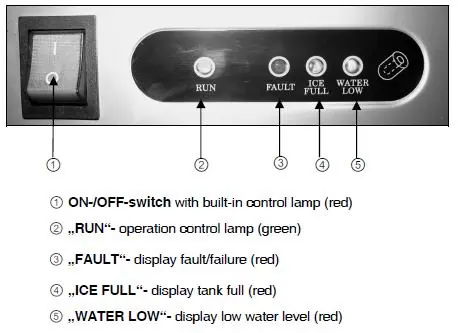

Das Bedienfeld zeigt den Status von Strom, Betrieb (RUN), Fehlern (FAULT), vollem Behälter (ICE FULL) und niedrigem Wasserstand (WATER LOW).

Modellkompatibilität

Nicht für den Außenbereich geeignet.
Wasserdruck muss zwischen 0,1 MPa und 0,8 MPa liegen.
Maximale Wassertemperatur am Einlass: 38 °C.
Umgebungstemperatur darf nicht unter 6 °C fallen.
