Bedienungsanleitung für Maverick 033D-80A EV-Ladegerät

Schnellstartanleitung für das Maverick 033D-80A EV-Ladegerät. Enthält Installationsschritte, Konfiguration des WLAN-Netzwerks, Ladevorgänge, Fehlerbehebung und Sicherheitshinweise.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Maverick EV-Ladegerät Seite 1 Montageanleitung für die Kabelhalterung und den Stecker-Aufbewahrungssockel Seite 10

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Bedienungsanleitung für die Maverick EV-Ladegeräte der Serien MES-EV-LH-SG80, MES-EV-LH-DG80 und MES-EV-LH-DG40. Es enthält wichtige Sicherheitsvorkehrungen, Installationsanweisungen, Konfigurationsschritte für das WLAN sowie eine detaillierte Fehlerbehebungstabelle. Das Gerät ist für den Innen- und Außenbereich geeignet und erfordert eine fachgerechte Installation durch qualifiziertes Personal.

Maverick EV-Ladegerät
Maverick EV-Ladegerät

Sicherheitshinweise

  • Nicht mit Verlängerungskabeln verwenden.
  • Nur an ordnungsgemäß geerdete Steckdosen anschließen.
  • Bei Beschädigungen am Gehäuse, Stecker oder Kabel das Gerät nicht verwenden.
  • Umgebungstemperatur: -30°C bis 50°C.
  • Keine vom Benutzer zu wartenden Teile im Inneren; Gehäuse nicht öffnen.

Installation

Die Installation muss vertikal an einem belüfteten Ort ohne direkte Sonneneinstrahlung erfolgen. Stellen Sie sicher, dass die Wandmontage gemäß den Abstands- und Winkelvorgaben (max. 15 Grad Neigung) durchgeführt wird. Die Verkabelung erfordert einen festen Anschluss (Hardwired via Pigtail) gemäß den lokalen elektrischen Vorschriften (NEC/ANSI/NFPA 70).

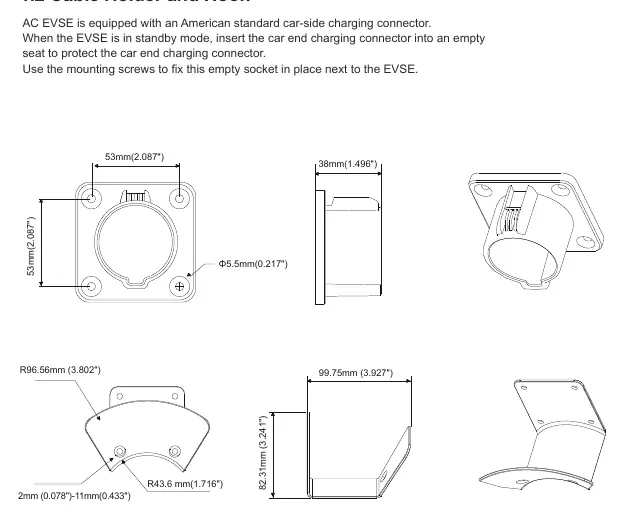

Montageanleitung für die Kabelhalterung und den Stecker-Aufbewahrungssockel
Montageanleitung für die Kabelhalterung und den Stecker-Aufbewahrungssockel

Konfiguration des WLAN-Netzwerks

  1. Schalten Sie das Ladegerät ein und verbinden Sie Ihren Laptop mit dem WLAN-Hotspot namens ECA-NH (kein Passwort erforderlich).
  2. Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse 192.168.4.1 ein.
  3. Melden Sie sich an, ändern Sie das Standard-PIN-Passwort in ein 4-stelliges Passwort und konfigurieren Sie die WLAN-Daten Ihres Routers.
  4. Klicken Sie auf SAVE und anschließend auf RESTART, um die Einstellungen zu übernehmen.

Bedienung

Das Laden kann über Plug-and-Charge, RFID-Karte oder eine App gestartet werden. Während des Ladevorgangs zeigt das Display Spannung, Stromstärke und Ladezeit an. Nach Abschluss des Ladevorgangs den Stecker ziehen und am Kabelhalter aufhängen.

Fehlerbehebung

Bei Störungen zeigt das Gerät Fehlercodes an. Häufige Fehler wie Flash-Fehler (20), EEPROM-Fehler (21) oder Kommunikationsfehler erfordern den Kontakt mit dem Kundendienst. Andere Fehler wie Überhitzung (25) oder Unterspannung (31/41) können sich nach Abkühlen oder korrekter Spannungsversorgung selbst beheben.

Wartung

Eine monatliche Wartung durch Fachpersonal wird empfohlen. Prüfen Sie die Erdung, die Umgebung auf Gefahrenquellen (brennbare Stoffe) und den festen Sitz aller elektrischen Anschlüsse.

Praktische Hilfe

Typische Probleme

Fehlercode 22 (Not-Aus-Fehler)

Prüfen Sie, ob der Not-Aus-Schalter gedrückt ist, und setzen Sie ihn zurück.

Fehlercode 24 (Erdungsfehler)

Das Ladegerät ist nicht geerdet; der Stromkreis muss von einem Elektriker geprüft werden.

Fehlercode 25 (Überhitzung)

Die Gerätetemperatur ist zu hoch. Warten Sie, bis das Gerät abgekühlt ist.

WLAN-Hotspot ECA-NH nicht gefunden

Starten Sie die Stromversorgung der Ladestation neu.

Vor der Verwendung

  • Prüfen Sie, ob alle Zubehörteile gemäß Packliste vorhanden sind.
  • Stellen Sie sicher, dass das Gerät keine Transportschäden aufweist.
  • Vergewissern Sie sich, dass das Modell den Anforderungen entspricht.
  • Prüfen Sie, ob der Hauptschalter auf der Platine ausgeschaltet ist, bevor Sie mit der Installation beginnen.
  • Stellen Sie sicher, dass der Installationsort gut belüftet und vor Regen geschützt ist.

Technische Daten in der Praxis

Nenneingangsspannung
208/240VAC, 50/60Hz.
Betriebstemperatur
-30°C bis 50°C.
Max. Leistung
Bis zu 19.2kW (modellabhängig).

Abbildungen und Diagramme

  • Die Blockdiagramme zeigen die interne Steuerung, Schutzmodule (Überstrom, Leckstrom) und Kommunikationsschnittstellen.
  • Die Installationsdiagramme verdeutlichen die Abstände zur Wand und die korrekte Kabelführung.

Modellkompatibilität

  • Geeignet für Elektrofahrzeuge (BEV) und Plug-in-Hybride (PHEV).
  • Erfordert einen festen Stromanschluss (Hardwired).
  • Unterstützt OCPP 1.6J für die Netzwerkanbindung.
