Montageanleitung für Garderobenständer MAUL MAULvega 938 30
Schritt-für-Schritt Montageanleitung für den MAUL MAULvega 938 30 Garderobenständer. Diese Anleitung enthält alle notwendigen Informationen zum Aufbau, zur Teileliste und zur korrekten Montage der Komponenten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Garderobenständer MAUL MAULvega 938 30 wird von unten nach oben montiert: Zuerst wird die Bodenplatte mit dem unteren Stangenteil verschraubt, dann werden die weiteren Stangenelemente verbunden und zuletzt die Haken mit den beiliegenden Schrauben angebracht. S. 1
Wichtigste Schritte
- Bodenplatte mit unterem Stangenteil verschrauben. S. 1
- Haken mit Schrauben (8) am oberen Stangenteil befestigen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Modellnummer | 938 30 | Identifikationsnummer des Produkts | S. 1 |
Wo es im PDF steht
- Montageanleitung S. 1
- Produktansicht und Entsorgung S. 2
Inhaltsverzeichnis
Wichtige Informationen zur Montage
Diese Anleitung beschreibt den Aufbau des Garderobenständers MAUL MAULvega 938 30. Bitte stellen Sie vor Beginn der Montage sicher, dass alle in der Teileliste aufgeführten Komponenten vorhanden sind. Führen Sie die Montage auf einer ebenen und stabilen Oberfläche durch, um Kratzer am Boden oder am Produkt zu vermeiden.

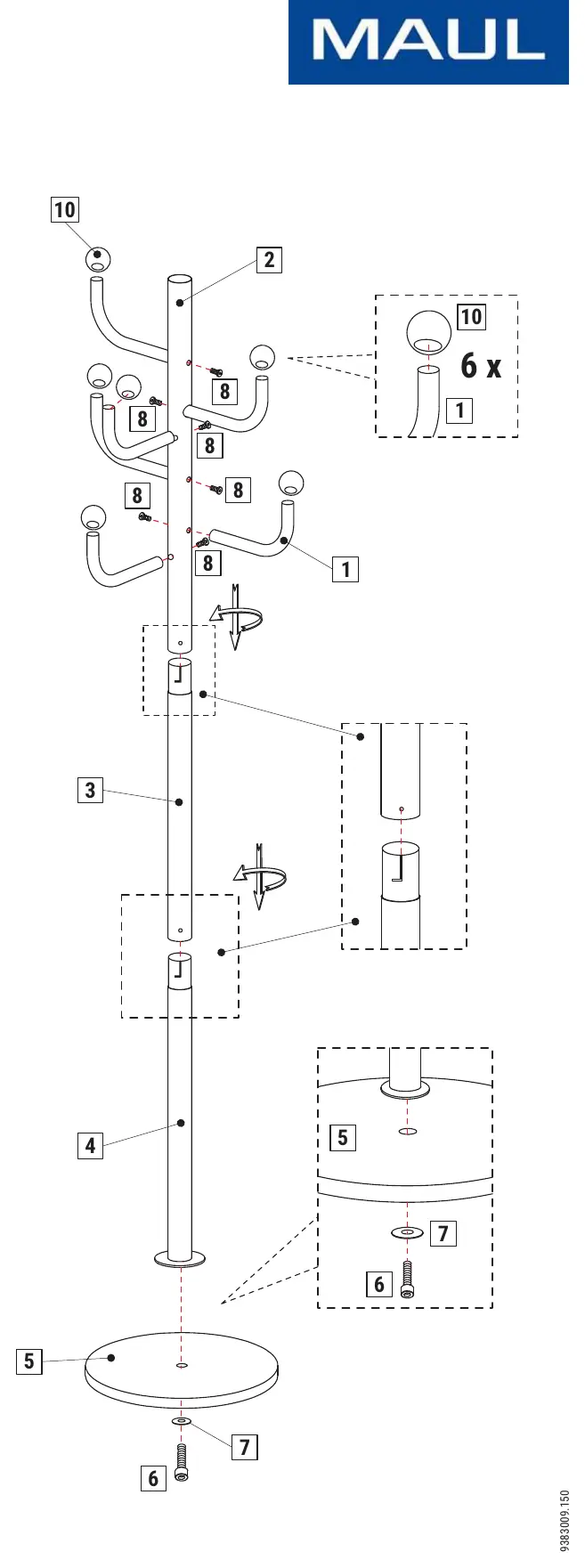

Lieferumfang
Der Lieferumfang umfasst folgende Komponenten:
- 1: Haken (6x)
- 2: Oberes Stangenteil (1x)
- 3: Mittleres Stangenteil (1x)
- 4: Unteres Stangenteil (1x)
- 5: Bodenplatte (1x)
- 6: Schraube für Bodenplatte (1x)
- 7: Unterlegscheibe (1x)
- 8: Schrauben für Haken (6x)
- 9: Inbusschlüssel (1x)
- 10: Abdeckkappen (6x)
Montageanleitung
- Vorbereitung: Legen Sie alle Teile übersichtlich bereit.
- Bodenplatte montieren: Verbinden Sie das untere Stangenteil (4) mit der Bodenplatte (5). Verwenden Sie dazu die Schraube (6) und die Unterlegscheibe (7). Ziehen Sie die Schraube mit dem Inbusschlüssel (9) fest.
- Stangenelemente verbinden: Stecken Sie die Stangenelemente (3) und (2) nacheinander in das untere Stangenteil (4). Achten Sie darauf, dass die Verbindungen fest sitzen.
- Haken anbringen: Befestigen Sie die Haken (1) an den vorgesehenen Positionen am oberen Stangenteil (2) mithilfe der Schrauben (8).
- Abschluss: Setzen Sie die Abdeckkappen (10) auf die Schraubenköpfe der Haken, um die Montage abzuschließen.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Schraube an der Bodenplatte fest angezogen ist und ob alle Stangenelemente vollständig ineinandergesteckt sind.
Ziehen Sie die Schrauben (8) der Haken mit dem mitgelieferten Inbusschlüssel (9) nach.
Vor der Verwendung
- Vollständigkeit der Teile gemäß Liste prüfen.
- Inbusschlüssel (9) bereitlegen.
- Montage auf weichem Untergrund durchführen, um Kratzer zu vermeiden.
- Sicherstellen, dass alle Schraubverbindungen fest sitzen.
