Bedienungsanleitung für Malmbergs Spot V LED
Erfahren Sie, wie Sie die Malmbergs Spot V LED Leuchte sicher installieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Installationsschritte und technische Daten für den 12V-Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Malmbergs Spot V LED ist eine Leuchte, die für den Betrieb mit einem 12V DC LED-Treiber ausgelegt ist. Die Installation muss zwingend durch einen qualifizierten Elektriker gemäß den geltenden Vorschriften erfolgen. Beachten Sie, dass die Lichtquelle nicht austauschbar ist; bei einem Defekt muss die gesamte Leuchte ersetzt werden.
Sicherheitshinweise
- Trennen Sie vor der Installation, Wartung oder dem Lampenwechsel immer die Stromversorgung.
- Die Leuchte muss parallel an einen 12V DC LED-Treiber angeschlossen werden. Ein falscher Anschluss kann die Leuchte beschädigen.
- Schalten Sie den Strom niemals auf der Sekundärseite (zwischen Treiber und Leuchte) ein oder aus, da dies die Dioden beschädigen oder zerstören kann.
- Vermeiden Sie es, direkt in die Lichtquelle zu schauen, da das LED-Licht sehr hell ist.
- Stecker und Anschlussklemmen dürfen keinen Zug- oder Drehkräften ausgesetzt sein.
- Die Leuchte darf nicht modifiziert werden.
Installation
- Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist.
- Montieren Sie die Leuchte an der gewünschten Stelle.
- Verbinden Sie die LED-Leuchten parallel miteinander.
- Schließen Sie die Leuchten an den LED-Treiber an, bevor Sie den Treiber mit dem Stromnetz verbinden.
- Achten Sie darauf, dass die maximale Kabellänge vom LED-Treiber bis zur letzten Leuchte 20 Meter nicht überschreitet.
- Schalten Sie die Stromversorgung erst nach Abschluss der Installation wieder ein.
Technische Daten
- Spannung: 12V DC
- Schutzart: IP44
- Maximale Kabellänge: 20 Meter vom Treiber zur letzten Leuchte
- Lichtquelle: Nicht austauschbar
Entsorgung
Dieses Produkt muss separat an einer geeigneten Sammelstelle entsorgt werden und darf nicht in den Hausmüll gelangen. Bitte kontaktieren Sie Ihre örtlichen Behörden für Informationen zur Abfallwirtschaft.
Praktische Hilfe
Typische Probleme
Prüfen Sie, ob die 12V DC Stromversorgung korrekt angeschlossen ist und ob der LED-Treiber ordnungsgemäß funktioniert.
Die Lichtquelle ist nicht austauschbar. Wenn die LED-Diode ausfällt, muss die gesamte Leuchte ersetzt werden.
Vor der Verwendung
- Stellen Sie sicher, dass die Spannung vor der Installation abgeschaltet ist.
- Verwenden Sie einen kompatiblen 12V DC LED-Treiber.
- Prüfen Sie die maximale Kabellänge von 20m vom Treiber zur letzten Leuchte.
- Stellen Sie sicher, dass alle Verbindungen parallel erfolgen.
- Überprüfen Sie, dass keine Zug- oder Drehkräfte auf die Anschlüsse wirken.
Technische Daten in der Praxis
- Parallelanschluss
- Alle Leuchten müssen parallel an den Treiber angeschlossen werden, nicht in Reihe.

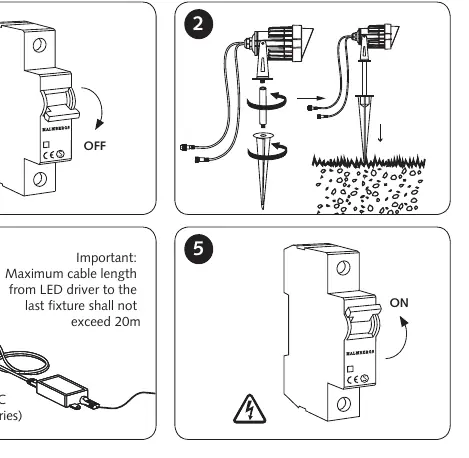

Abbildungen und Diagramme
- Schritt 1: Stromversorgung am Sicherungskasten ausschalten.
- Schritt 2: Leuchte montieren und Kabel anschließen.
- Schritt 3: Parallele Verkabelung der Leuchten sicherstellen.
- Schritt 4: Anschluss an den 12V LED-Treiber (max. 20m Kabel).
- Schritt 5: Stromversorgung wieder einschalten.
Modellkompatibilität
- Nur mit 12V DC LED-Treibern verwenden.
- Maximale Kabellänge von 20m zwischen Treiber und letzter Leuchte darf nicht überschritten werden.
