Bedienungsanleitung für Majorcom XS 100T VA Kompakt-Lautsprecher
Erfahren Sie alles über den Majorcom XS 100T VA Kompakt-Lautsprecher. Diese Anleitung enthält technische Daten, Installationshinweise und Informationen zur EN 54-24 Zertifizierung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Majorcom XS 100T VA ist ein kompakter Hochleistungslautsprecher, der speziell für den Einsatz in Sprachalarmsystemen entwickelt wurde und nach EN 54-24 zertifiziert ist. Er eignet sich für Sportstätten, Messehallen und Bühnen. Das Gerät ist wetterfest (IP66) und kann sowohl im Innen- als auch im Außenbereich montiert werden.
Produktbeschreibung

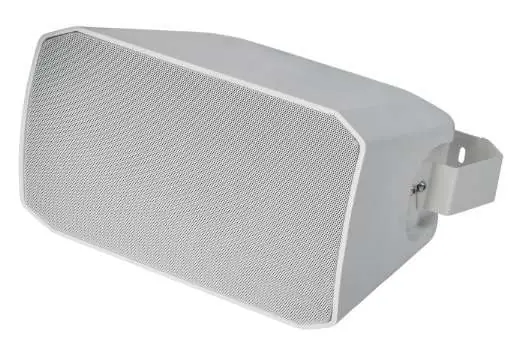

Der Lautsprecher verfügt über ein schlagfestes ABS-Gehäuse mit einem Aluminiumgitter. Das 2-Wege-Bassreflexsystem ist mit zwei 4-Zoll-Mitteltieftönern und einem Hochleistungshochtöner mit Wellenleitertechnologie ausgestattet. Der Lautsprecher bietet vier verschiedene 100V-Leistungseinstellungen sowie die Möglichkeit eines niederohmigen Betriebs.
Installation und Montage
Die Montage erfolgt über die im Lieferumfang enthaltene stabile Aluminiumhalterung, die eine flexible Ausrichtung ermöglicht. Der Anschluss erfolgt über Schraubklemmen. Achten Sie bei der Installation auf die maximale Kabelkapazität von 4 mm².
Klangkorrektur
Der Lautsprecher ist mit einem Hochtöner-Schalter ausgestattet. Dieser bietet eine 4dB-Anhebung, die zur Klangkorrektur bei Installationen in Wand- oder Deckennähe genutzt werden kann.
Technische Daten
- Leistung: 25/50/100 W
- Impedanz (100V): 100/200/400 Ohm oder 1x4 Ohm
- Frequenzbereich: 49 - 22.000 Hz
- Schalldruck (SPL, Pmax/4m): 95,1 dB
- Empfindlichkeit (1W/1m): 86,3 dB
- IP-Schutzart: IP66
- Gewicht: 6,5 kg
- Betriebstemperatur: -25 bis +70 °C
- Anschluss: Schraubklemme (max. 2,3 mm Durchmesser)
Praktische Hilfe
Typische Probleme
Nutzen Sie den integrierten Hochtöner-Schalter, um eine 4dB-Anhebung für eine bessere Klangkorrektur zu aktivieren.
Verwenden Sie die Schraubklemmen. Achten Sie darauf, dass der Kabelquerschnitt 4 mm² nicht überschreitet.
Vor der Verwendung
- Prüfen Sie, ob die Montagefläche das Gewicht von 6,5 kg sicher tragen kann.
- Stellen Sie sicher, dass die 100V-Leistungseinstellungen (25/50/100 W) korrekt für Ihr System gewählt sind.
- Überprüfen Sie die Umgebungstemperatur, diese muss zwischen -25 °C und +70 °C liegen.
- Stellen Sie sicher, dass die Kabelverbindungen fest in den Schraubklemmen sitzen.
