Installationsanleitung für Lucci decor 1.8M Pendelleuchte
Schnellstartanleitung für die Lucci decor 1.8M Pendelleuchte. Erfahren Sie alles über die fachgerechte Montage, den elektrischen Anschluss und Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Lucci decor 1.8M Pendelleuchte (SKU# 031002, 031041, 031042, 031043). Die Leuchte ist ausschließlich für den Innenbereich bestimmt und muss von einem zugelassenen Elektriker installiert werden. Stellen Sie vor Beginn sicher, dass die Stromzufuhr unterbrochen ist.
Installation
- Entfernen Sie sämtliches Verpackungsmaterial.
- Lösen Sie die dekorativen Muttern (F), um die Montagehalterung (D) von der Abdeckung (B) zu trennen.
- Verwenden Sie die Halterung (D) als Schablone, um die Bohrpositionen an der Decke zu markieren.
- Befestigen Sie die Halterung (D) mit geeigneten Schrauben (E) und Dübeln (C) an der Decke.
- Öffnen Sie die Abdeckung des Anschlussblocks (A) und schließen Sie die Netzleitungen an: Erde (Gelb/Grün) an Gelb/Grün, Neutral (Blau/Schwarz) an Blau, Phase (Braun/Rot) an Braun.
- Stellen Sie sicher, dass alle Verbindungen fest sitzen und keine blanken Drähte hervorstehen. Schließen Sie den Anschlussblock wieder.
- Setzen Sie die Abdeckung (B) auf die Halterung (D) und sichern Sie diese mit den Muttern (F).
- Setzen Sie ein Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassung (G) ein. Beachten Sie die maximale Wattzahl von 45W.
Sicherheit und Wartung
- Schalten Sie vor Wartungs- oder Reinigungsarbeiten immer den Strom ab und lassen Sie die Leuchte abkühlen.
- Berühren Sie das Leuchtmittel nicht mit bloßen Händen; verwenden Sie ein Tuch oder Handschuhe.
- Reinigen Sie die Leuchte nur mit einem leicht angefeuchteten Tuch. Verwenden Sie niemals Wasser oder aggressive Chemikalien.
- Installieren Sie die Leuchte nicht in der Nähe von Lüftungsschlitzen oder in feuchten Bereichen.
Praktische Hilfe
Typische Probleme
Installieren oder betreiben Sie das Produkt nicht. Senden Sie das vollständige Produkt an den Verkaufsort zur Inspektion oder zum Austausch zurück.
Stellen Sie sicher, dass alle Drähte fest sitzen und keine blanken Drähte aus dem Anschlussblock herausragen.
Vor der Verwendung
- Stromkreis an der Sicherung ausschalten
- Montageort auf Tragfähigkeit prüfen (muss das 2-fache Gewicht tragen)
- Prüfen, ob alle Komponenten vorhanden sind
- Geeignete Schrauben und Dübel für die Deckenbeschaffenheit wählen
- Leuchtmittel mit maximal 45W bereithalten
Technische Daten in der Praxis
- Nennspannung
- 220-240V~ 50Hz
- Maximale Wattzahl
- 45W (darf nicht überschritten werden)

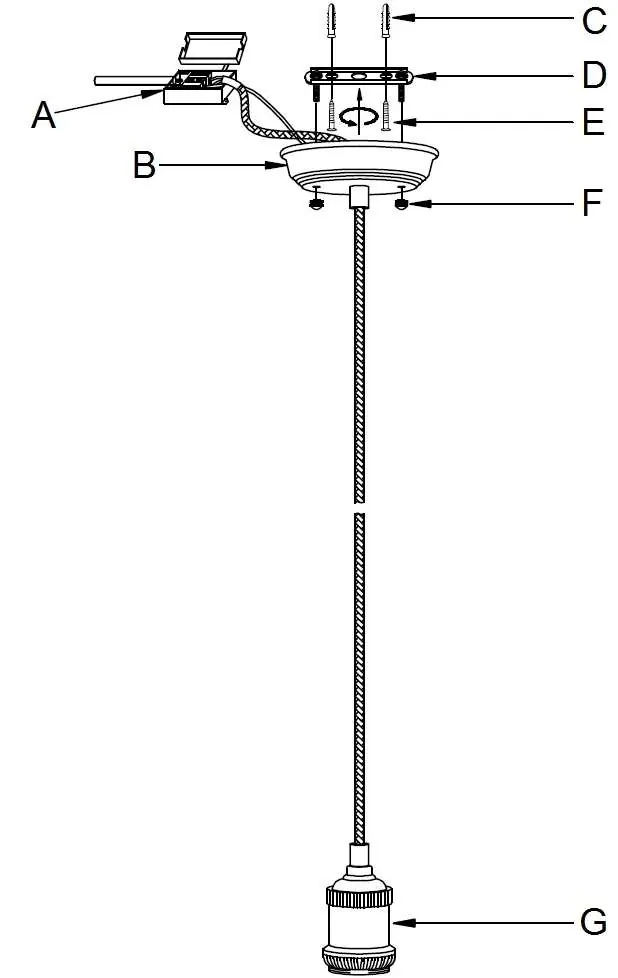

Abbildungen und Diagramme
- A: Anschlussblock
- B: Baldachin (Abdeckung)
- D: Montagehalterung
- F: Dekorative Muttern
- G: Lampenfassung
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Kompatibel mit einer Vielzahl von Schirmen (SKU-Liste in der Anleitung enthalten).
- Schirm ist separat erhältlich; Installationsanleitung des Schirms beachten.
