Bedienungsanleitung für Lucande 9619174 12W LED-Wandleuchte
Detaillierte Installations- und Bedienungsanleitung für die Lucande 9619174 12W LED-Wandleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, den Bewegungsmelder einstellen und die Verkabelung korrekt vornehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Lucande 9619174 ist eine LED-Wandleuchte, die für den stationären Einsatz im Außenbereich konzipiert ist. Sie verfügt über die Schutzart IP54, was sie gegen Spritzwasser schützt. Die Leuchte ist mit einem Bewegungsmelder ausgestattet, dessen Empfindlichkeit und Leuchtdauer individuell eingestellt werden können.
Lieferumfang
- 1x Wandleuchte
- Montagematerial
- Montageanleitung
Montage und Installation
Die Installation muss durch eine fachkundige Person erfolgen. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr unterbrochen ist.
- Strom abschalten: Schalten Sie die entsprechende Sicherung aus, um den Stromkreis spannungsfrei zu schalten.
- Vorbereitung: Bereiten Sie die Wand für die Montage vor. Achten Sie auf den korrekten Abstand der Bohrlöcher (84 mm).
- Verkabelung: Führen Sie die Netzanschlussleitungen durch die Dichtung in das Gehäuse. Schließen Sie die Kabel gemäß dem Schaltplan an:
- L (Phase): Brauner oder schwarzer Leiter.
- Erde (Schutzleiter): Gelb-grüner Leiter.
- N (Neutralleiter): Blauer Leiter.
- Befestigung: Verschrauben Sie das Gehäuse fest an der Wand.
- Abschluss: Schalten Sie die Sicherung wieder ein.
Einstellungen des Bewegungsmelders
An der Unterseite der Leuchte befinden sich zwei Regler zur Konfiguration des Sensors:
- Lux-Regler (Helligkeit): Hier können Sie einstellen, bei welcher Umgebungshelligkeit (15 Lux bis 2000 Lux) der Sensor reagieren soll.
- Zeit-Regler (Dauer): Hier legen Sie fest, wie lange das Licht nach der letzten Bewegung eingeschaltet bleiben soll (5 Sekunden bis 10 Minuten).
Wartung und Austausch
Die in dieser Leuchte enthaltene Lichtquelle (LED) sowie das Betriebsgerät sind nicht vom Endbenutzer, sondern ausschließlich durch einen Fachmann austauschbar. Versuchen Sie nicht, das Gehäuse zu öffnen oder Komponenten selbst zu tauschen, da dies zum Erlöschen der Garantie führen kann und ein Sicherheitsrisiko darstellt.
Praktische Hilfe
Typische Probleme
Prüfen Sie, ob die Sicherung eingeschaltet ist. Kontrollieren Sie die Verkabelung auf festen Sitz. Prüfen Sie die Lux-Einstellung am Sensor – ist es zu hell, reagiert der Sensor bei Tageslicht nicht.
Prüfen Sie die Zeit-Einstellung am Sensor. Möglicherweise ist die Leuchtdauer auf das Maximum eingestellt oder der Sensor wird durch eine Wärmequelle oder Bewegung dauerhaft ausgelöst.
Vor der Verwendung
- Stromkreis an der Sicherung vollständig ausschalten.
- Spannungsfreiheit mit einem Spannungsprüfer verifizieren.
- Wandbeschaffenheit für die Montage prüfen.
- Sicherstellen, dass die Kabel korrekt (L, N, Erde) angeschlossen sind.
- Dichtungen beim Zusammenbau korrekt positionieren, um IP54-Schutz zu gewährleisten.

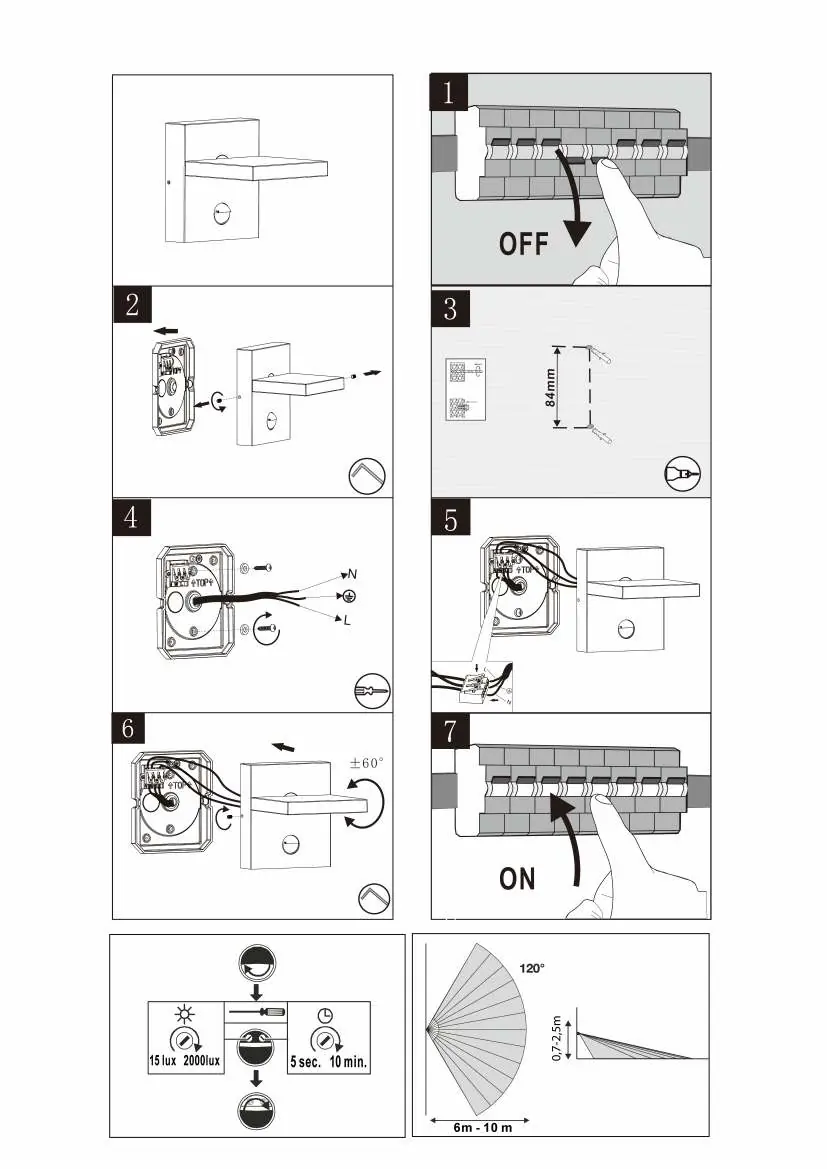

Abbildungen und Diagramme
- Schritt 1: Sicherung ausschalten.
- Schritt 3: Bohrabstand 84 mm beachten.
- Schritt 4: Anschluss L (Phase), Erde (Schutzleiter), N (Neutralleiter) beachten.
- Schritt 6: Sensor-Regler für Lux (Helligkeit) und Zeit (Dauer) einstellen.
Modellkompatibilität
- Nur für den Außenbereich geeignet.
- Lichtquelle und Betriebsgerät nur durch Fachpersonal austauschbar.
