Bedienungsanleitung für Light Sky 0118-PIKE Moving Head Spot Light
Schnellstartanleitung für den Light Sky 0118-PIKE Moving Head. Enthält Informationen zu Installation, DMX-Anschluss, Kanalbelegung, Konfiguration und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für die Installation, den Betrieb und die Wartung des Light Sky 0118-PIKE. Bitte lesen Sie diese vor der Inbetriebnahme sorgfältig durch. Das Gerät darf nur von qualifiziertem Personal installiert und bedient werden. Achten Sie auf eine ausreichende Belüftung (mindestens 50 cm Abstand) und verwenden Sie immer ein Sicherheitskabel, das mindestens das 12-fache des Eigengewichts des Geräts tragen kann.
Sicherheitshinweise
- Das Gerät muss geerdet sein, um Stromschläge zu vermeiden.
- Betriebstemperatur: -20°C bis 45°C.
- Oberflächentemperatur kann bis zu 65°C erreichen; nicht berühren.
- Mindestabstand zu brennbaren Objekten: 1 m.
- Mindestabstand zu Oberflächen/Objekten: 3 m.
- Bei sichtbaren Schäden am Gehäuse, an Linsen oder Kabeln darf das Gerät nicht betrieben werden.
- Keine eigenständigen Reparaturen durchführen; wenden Sie sich an autorisiertes Fachpersonal.
Installation und Anschluss

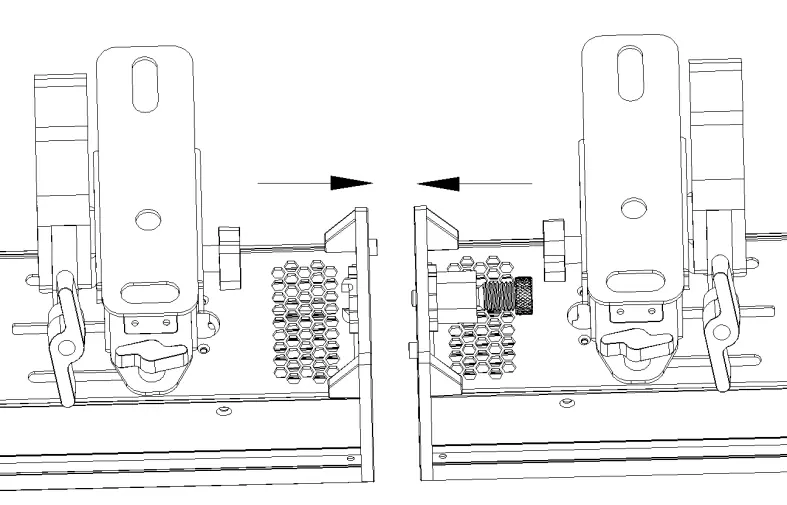

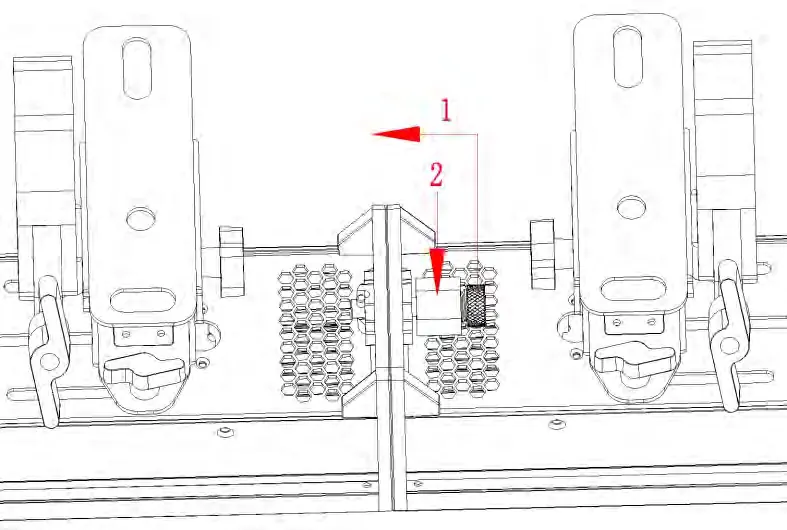

Das Gerät sollte fest an einer Klemme montiert werden, um Vibrationen zu vermeiden. Die Tragstruktur muss das 10-fache des Gewichts aushalten können. Die Stromversorgung erfolgt über ein AC 100-240V Netz. Bei 100V können bis zu 4 Lampen, bei 220V bis zu 8 Lampen in Reihe geschaltet werden.
DMX-Anschluss und Steuerung
Die DMX-Verbindung erfolgt über eine Daisy-Chain-Verkabelung. Das letzte Gerät in der Kette muss mit einem 120-Ohm-Widerstand zwischen Pin 2 und Pin 3 terminiert werden, um Signalfehler zu reduzieren. Die Adressierung erfolgt über das Menü am Gerät (Adressen 1-512).
Bedienung und Einstellungen

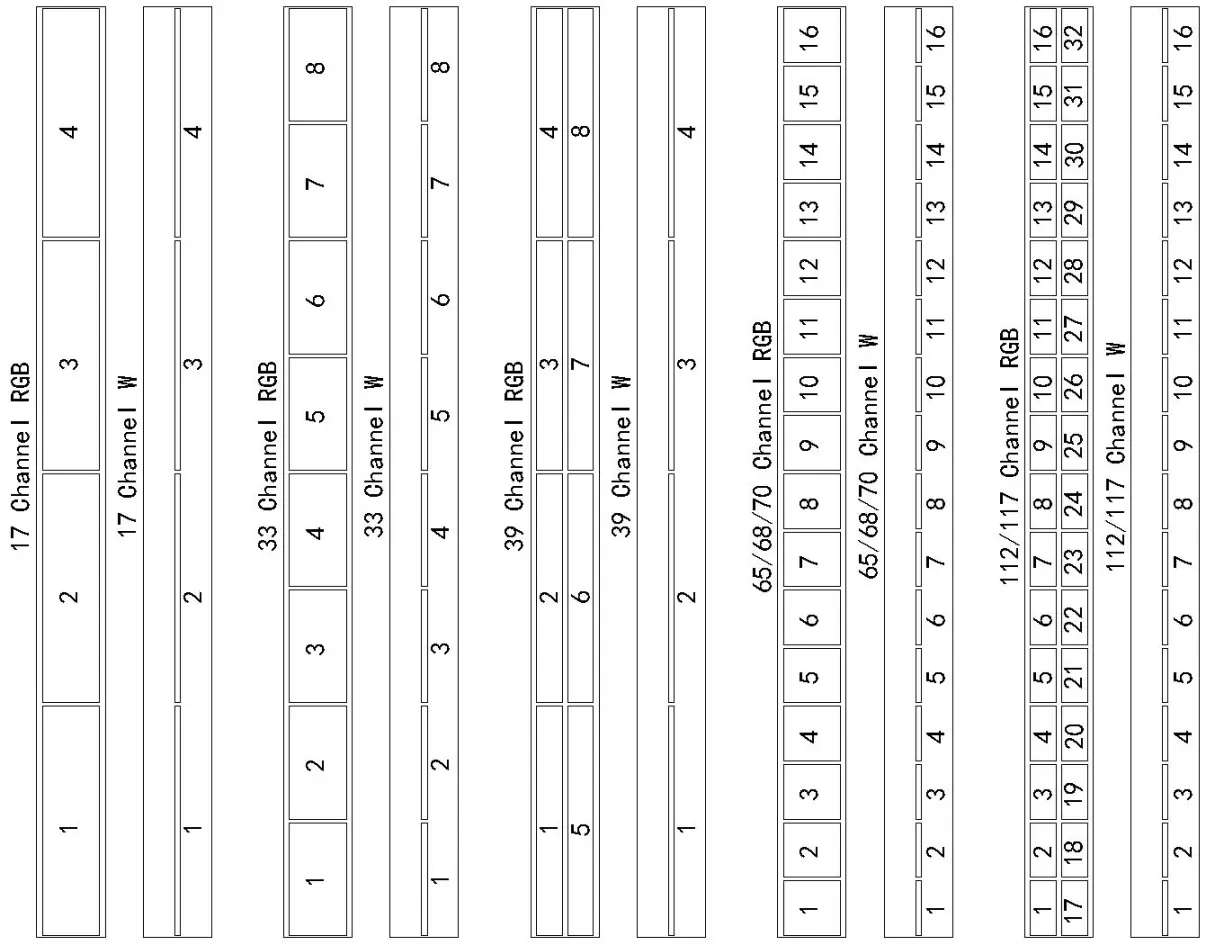

Das Gerät verfügt über vier kapazitive Touch-Tasten. Um Fehlbedienungen durch Regen zu vermeiden, drücken Sie die Display-Eingabeaufforderung, um die Tasten zu entsperren. Über das Menü können verschiedene Kanalmodi (z.B. 15CH Standard, 7CH, 70CH, 117CH etc.) und Betriebsmodi (DMX/Auto) eingestellt werden.
Wartung und Reinigung
Trennen Sie das Gerät vor jeder Wartung vom Stromnetz. Reinigen Sie das Gerät regelmäßig, um Staubablagerungen zu vermeiden, die die Lichtleistung beeinträchtigen oder zu Überhitzung führen können. Verwenden Sie ein weiches, fusselfreies Tuch und geeignete Glasreiniger. Wischen Sie die Außenseite der Linse mindestens alle 20 Tage ab.
Herstellerinformationen
LiGHT SKY
Praktische Hilfe
Typische Probleme
LED leuchtet nicht
Spannung prüfen, Lebensdauer der LED kontrollieren, Stromversorgung prüfen, DMX-Controller-Befehl 'Einschalten' prüfen.
Gerät reagiert nicht auf DMX-Befehle
Startadresse und Funktionsoptionen prüfen, DMX-Kabel auf Unterbrechungen oder zu große Länge kontrollieren, Signalverstärker verwenden, Abschlusswiderstand am Ende der Kette prüfen.

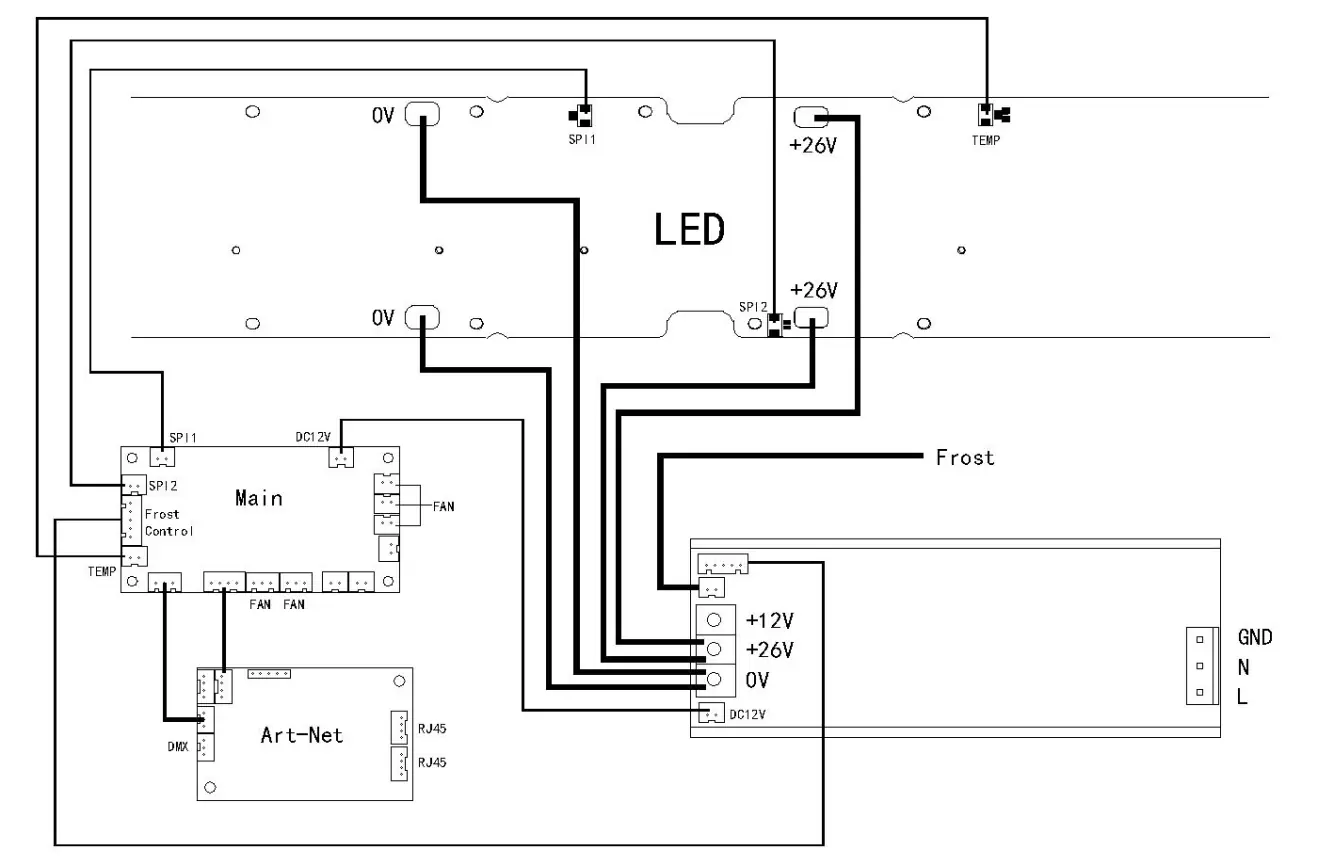

Gerät bewegt sich nicht
Stromversorgung prüfen, auf mechanische Verformungen oder lose interne Kabel/Stecker kontrollieren, elektrische Komponenten (Transformator, PCB) auf Kurzschlüsse prüfen.
Vor der Verwendung
- Transportschäden prüfen
- Spannung gemäß Spezifikation sicherstellen
- Erdung (gelb/grüner Leiter) anschließen
- Sicherheitskabel installieren
- Belüftungsschlitze freihalten
Technische Daten in der Praxis
- Ta: -20°C ~ 45°C
- Zulässiger Umgebungstemperaturbereich für den Betrieb.
Abbildungen und Diagramme
- Fig.1: Lieferumfang (Handbuch, Halterung, Kabel, Sicherheitsseil).
- Fig.2: Abmessungen des Geräts in mm.

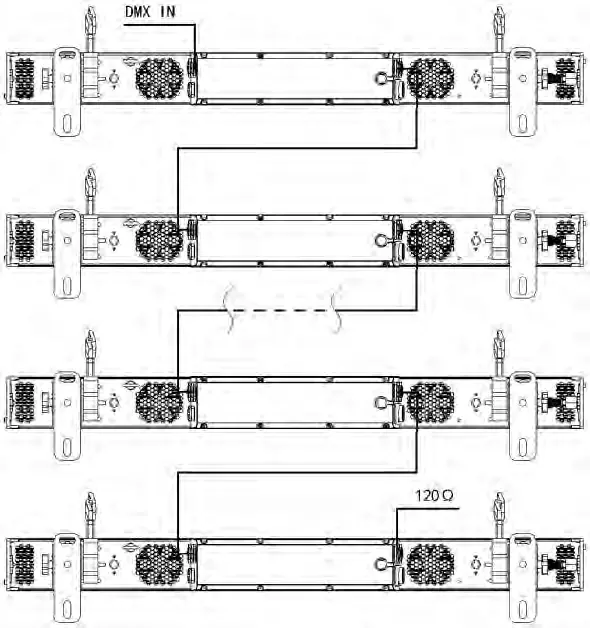

- DMX-Anschluss: Daisy-Chain-Verkabelung mit Abschlusswiderstand am letzten Gerät.

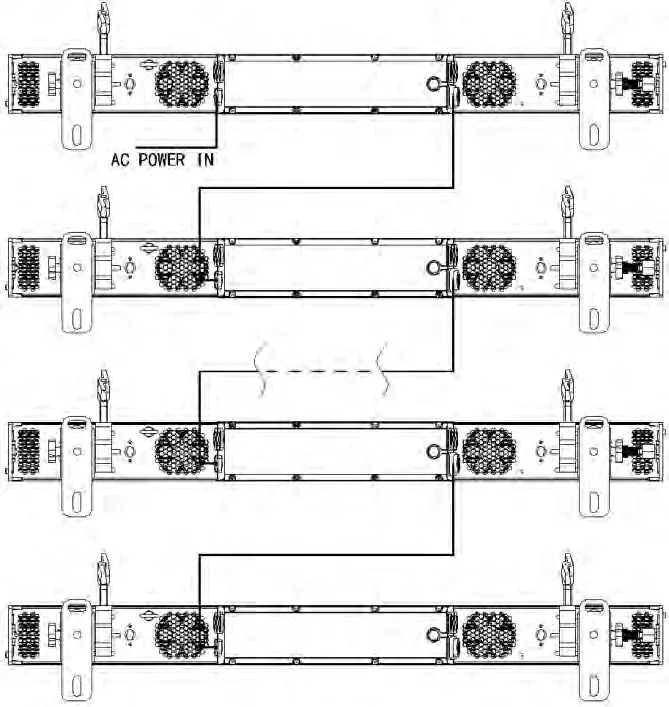

- Stromanschluss: Belegung der Adern (L=braun, N=blau, Erde=gelb-grün).
Modellkompatibilität
- AC 100V: Max. 4 Lampen in Reihe.
- AC 220V: Max. 8 Lampen in Reihe.
- Unterstützt DMX512, RDM und ART-NET Protokolle.
Autor der Aufbereitung
Markus Weber
Dokumentationsanalyst
Bereitet PDF-Handbücher für klare Produktseiten auf und achtet darauf, dass technische Angaben präzise und nachvollziehbar bleiben.
