Bedienungsanleitung für Leviton 0-10V Digital-Dimmer
Schnellstartanleitung für den Leviton 0-10V LED/Fluoreszenz-Digital-Dimmer. Enthält Installationsschritte, Verdrahtungspläne, App-Einrichtung und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Konfigurationsanweisungen für den Leviton 0-10V Digital-Dimmer. Der Dimmer ist für die Steuerung von 0-10V dimmbaren LED- oder Leuchtstofflampen konzipiert. Wichtig: Vor der Installation muss der Strom am Sicherungskasten abgeschaltet werden. Das Gerät erfordert einen Neutralleiteranschluss und ist nur für Kupfer- oder kupferkaschierte Drähte geeignet.
Installation und Verdrahtung
Die Installation erfordert grundlegende Werkzeuge wie Schraubendreher, Abisolierzange und Zange. Stellen Sie sicher, dass die Wanddose eine Mindesttiefe von 2-3/4 Zoll aufweist.
- Vorbereitung: Isolierung von den Dimmerleitungen abziehen und sicherstellen, dass die Drähte in der Wanddose gerade sind.
- Verdrahtung: Befolgen Sie die spezifischen Schaltpläne für Einzelpol- oder 3-Wege-Anwendungen (mit DD00R-Fernbedienung).
- Anschluss: Der grüne Draht wird mit der Erdung verbunden, der schwarze mit der stromführenden Leitung (Line Hot), der rote mit der Last (Load) und der weiße mit dem Neutralleiter. Die violetten und grauen Drähte sind für die 0-10V Steuerung des Vorschaltgeräts vorgesehen.
Bedienung
Der Dimmer verfügt über eine Wippe zum Ein-/Ausschalten und eine DIM/BRIGHT-Leiste zur Helligkeitsregelung. Ein Locator-Licht leuchtet, wenn der Dimmer ausgeschaltet ist, um die Bedienung im Dunkeln zu erleichtern.
Steuerung per Bluetooth
Laden Sie die Leviton Decora Digital Dimmer & Timer App herunter, um den Dimmer über ein Smartphone oder Tablet zu steuern. Die App ermöglicht Zeitpläne, Sleep-Timer und erweiterte Einstellungen wie Fade-Raten und Helligkeitsbegrenzungen.
Erweiterte Programmierung
Der Dimmer bietet Programmiermodi (A und B), um Parameter wie maximale/minimale Helligkeit, Einschalt-Helligkeit, Fade-Raten und LED-Optionen anzupassen. Der Zugriff erfolgt durch Halten der Wippe und der DIM/BRIGHT-Leiste, bis die Locator-LED blinkt.
Fehlerbehebung
- Flackernde Lichter: Überprüfen Sie die Verbindungen und stellen Sie sicher, dass die Drähte fest sitzen.
- Licht geht nicht an: Prüfen Sie den Sicherungskasten, die Lampe selbst und ob der Neutralleiter korrekt angeschlossen ist.
- Intermittierender Betrieb: Stellen Sie sicher, dass die Last die maximale Wattzahl (950VA bei 120V / 1350VA bei 277V) nicht überschreitet.
- Werksreset: Halten Sie die Oberseite der Wippe gedrückt, bis die Locator-LED blinkt, um das Gerät auf Werkseinstellungen zurückzusetzen.
Herstellerinformationen
Leviton Manufacturing Co., Inc.
Praktische Hilfe
Typische Probleme
Lichter flackern
Überprüfen Sie die Kabelverbindungen an den Drahtverbindern oder den Anschlussklemmen der Fernbedienung auf festen Sitz.
Licht lässt sich nicht einschalten
Prüfen Sie, ob der Sicherungsautomat ausgelöst hat, die Lampe defekt ist oder der Neutralleiter (weißer Draht) nicht korrekt angeschlossen wurde.
Dimmer reagiert nicht oder lässt sich nicht koppeln
Führen Sie einen Werksreset durch, indem Sie die Oberseite der Wippe gedrückt halten, bis die Locator-LED blinkt, und koppeln Sie das Gerät erneut.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten und Spannungsfreiheit prüfen.
- Sicherstellen, dass die Wanddose mindestens 2-3/4 Zoll tief ist.
- Prüfen, ob ein Neutralleiter in der Wanddose vorhanden ist.
- Nur Kupfer- oder kupferkaschierte Drähte verwenden.
- Maximale Last von 950VA (120V) bzw. 1350VA (277V) beachten.
Technische Daten in der Praxis
- 0-10V Steuerung
- Standard-Schnittstelle zur Helligkeitsregelung von kompatiblen LED-Treibern oder Vorschaltgeräten.
- Maximale Leitungslänge
- Die Gesamtlänge der Drähte vom Dimmer zu allen installierten Fernbedienungen darf 300 Fuß (ca. 90 m) nicht überschreiten.
- Bluetooth 4.0 (BT LE)
- Erforderlich für die App-Steuerung; kompatibel mit iOS 6.0+ oder Android 4.0+.
Abbildungen und Diagramme

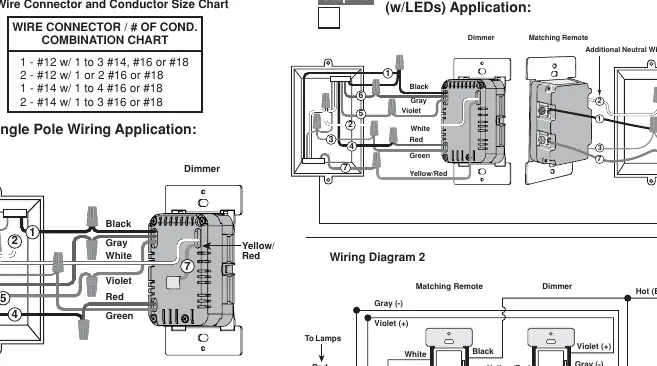

- Schaltplan 1 zeigt die Standard-Einzelpol-Verdrahtung.
- Schaltplan 2 zeigt die 3-Wege-Verdrahtung mit einer DD00R-Fernbedienung.
- Die Abisolierlehre zeigt eine benötigte Länge von 5/8 Zoll (1,6 cm) für die abisolierten Drahtenden.
Modellkompatibilität
- Nicht kompatibel mit Standard-3-Wege- oder 4-Wege-Schaltern; erfordert DD00R-Digital-Fernbedienung.
- Nur für 0-10V dimmbare LED-Netzteile/Treiber oder kompatible Vorschaltgeräte geeignet.
- Nicht zur Steuerung von Motoren oder Transformatoren-Geräten verwenden.
