Bedienungsanleitung LED-Panel Leuchten Direkt 993852
Schnelle Hilfe und Installationsanleitung für das Leuchten Direkt LED-Panel 993852. Erfahren Sie, wie Sie die Leuchte montieren, anschließen und die Fernbedienung in Betrieb nehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Inbetriebnahmehinweise für das LED-Panel 993852. Die Leuchte ist für den Betrieb an 230V/50Hz ausgelegt und verfügt über eine einstellbare Farbtemperatur (CCT) sowie Dimmfunktion. Vor der Montage muss die Stromzufuhr zwingend unterbrochen werden.
Montage und Installation
- Schalten Sie die Stromzufuhr ab und sichern Sie diese gegen Wiedereinschalten.
- Markieren und bohren Sie die Löcher (6mm Durchmesser) für die Deckenhalterung.
- Befestigen Sie die Halterung sicher an der Decke.
- Führen Sie den elektrischen Anschluss durch: Verbinden Sie die stromführenden Leiter (L) und den Neutralleiter (N) gemäß der Kennzeichnung an der Anschlussklemme.
- Setzen Sie das LED-Panel in die Halterung ein.
Fernbedienung und Inbetriebnahme
Die Leuchte wird mit einer Fernbedienung gesteuert. Um diese in Betrieb zu nehmen:
- Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung.
- Legen Sie zwei 1,5V AAA-Batterien polrichtig ein.
- Schließen Sie das Batteriefach wieder.
Technische Daten
- Leistung: 35 W
- Lichtstrom: 4000 lm
- Farbtemperatur: 2700 K - 5000 K (CCT)
- Spannung: 230 V / 50 Hz
- Schutzklasse: LED-Board 36V DC / 35W
Kontakt und Service
LeuchtenDirekt GmbH, Olakenweg 36, 59457 Werl, Germany. E-Mail: [email protected]. Weitere Informationen zur Konformität finden Sie unter der im PDF angegebenen Internetadresse.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht mit der Fernbedienung steuern
Überprüfen Sie, ob die Batterien (2x 1,5V AAA) korrekt eingelegt sind und noch ausreichend Spannung besitzen.
Leuchte flackert oder geht nicht an
Überprüfen Sie den festen Sitz der Kabel in der Anschlussklemme und stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist.
Vor der Verwendung
- Stromzufuhr unterbrechen und gegen Wiedereinschalten sichern.
- Geeignetes Werkzeug (Bohrer 6mm) bereithalten.
- Prüfen, ob das Montagematerial für die Deckenbeschaffenheit geeignet ist.
- 2x 1,5V AAA Batterien für die Fernbedienung bereitlegen.
Abbildungen und Diagramme

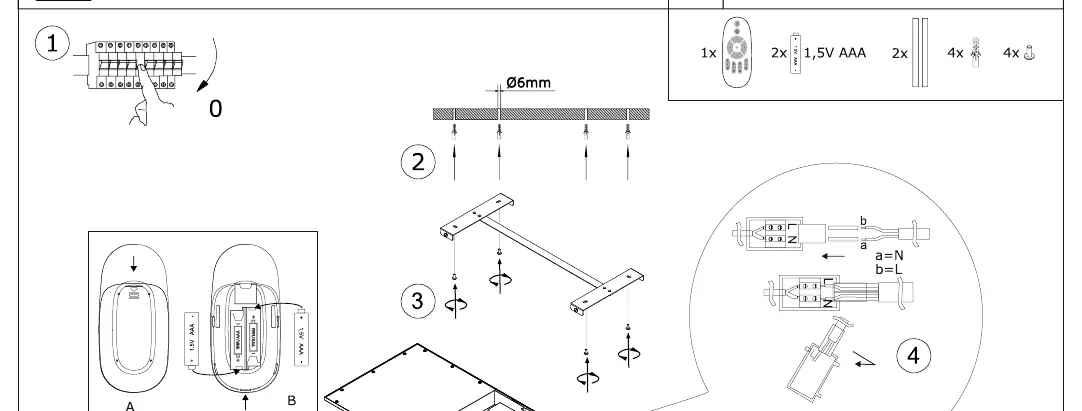

- Schritt 1-4: Montage der Halterung und elektrischer Anschluss.
- Schritt A-C: Einlegen der Batterien in die Fernbedienung.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Betrieb nur an 230V/50Hz Wechselspannung.
