Installationsanleitung für die 1-flammige convertible Semi-Flush Leuchte allen + roth...
Schnellstartanleitung für die Montage und den sicheren Anschluss der 1-flammigen convertible Semi-Flush Leuchte. Enthält wichtige Sicherheitshinweise, Verdrahtungsschemata und Installationsschritte.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für die 1-flammige convertible Semi-Flush Leuchte (Modell PL18-3BNK). Die geschätzte Montagezeit beträgt 45 Minuten. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden. Stellen Sie sicher, dass die Anschlussdose ein Gewicht von mindestens 15,88 kg (35 lbs) tragen kann.
Sicherheitshinweise
- Die Installation muss den lokalen elektrischen Vorschriften (NEC/ANSI/NFPA 70-1999) entsprechen.
- Verwenden Sie keine Leuchtmittel mit einer höheren Wattzahl als angegeben (max. 40 Watt pro Fassung).
- Verwenden Sie keine Elektrowerkzeuge zur Montage, um Schäden an der Leuchte zu vermeiden.
- Stellen Sie sicher, dass nach dem Anschließen der Kabel keine blanken Drähte oder Litzen sichtbar sind.
- Bei Verwendung eines Dimmers ist professionelle Beratung zur Kompatibilität erforderlich.
Installation und Montage
- Befestigen Sie die Montageplatte (C) mit den Schrauben (BB) an der Anschlussdose.
- Führen Sie die Kabel der Leuchte (B) durch das Rohr (E) und die Abdeckung (A).
- Verbinden Sie die Kabel: Das blanke/grüne Erdungskabel mit dem Erdungskabel der Hausinstallation, das gerippte Kabel mit dem weißen (Neutralleiter) und das glatte Kabel mit dem schwarzen (stromführenden) Leiter.
- Sichern Sie die Verbindungen mit den mitgelieferten Kabelmuttern (AA).
- Montieren Sie die Leuchte an der Montageplatte und befestigen Sie diese.
- Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassungen ein.
Wartung und Betrieb
Lassen Sie Leuchtmittel vor dem Austausch vollständig abkühlen. Verwenden Sie ausschließlich Leuchtmittel mit Candelabra-Sockel (max. 40W) oder entsprechende LED/CFL-Alternativen.
Praktische Hilfe
Typische Probleme
Die Leuchte muss direkt an der Anschlussdose oder einer Montageplatte befestigt werden. Niemals nur an den Kabeln aufhängen.
Wenn das elektrische System keine Erdungsmöglichkeit bietet, darf die Leuchte nicht installiert werden. Kontaktieren Sie einen Elektriker.
Blankes/grünes Kabel an Erdung, geripptes Kabel an Weiß (Neutral), glattes Kabel an Schwarz (Phase).
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Tragfähigkeit der Anschlussdose (min. 15,88 kg) prüfen
- Alle Teile gemäß Packliste auf Vollständigkeit prüfen
- Geeignete Leuchtmittel (max. 40W Candelabra) bereithalten
- Schutzhandschuhe für scharfe Kanten bereitlegen
Technische Daten in der Praxis
- Max. Wattzahl
- 40 Watt pro Fassung; höhere Werte führen zu Überhitzung und Brandgefahr.
- Anschlussdose
- Muss für ein Gewicht von 35 lbs (15,88 kg) ausgelegt sein.
Abbildungen und Diagramme

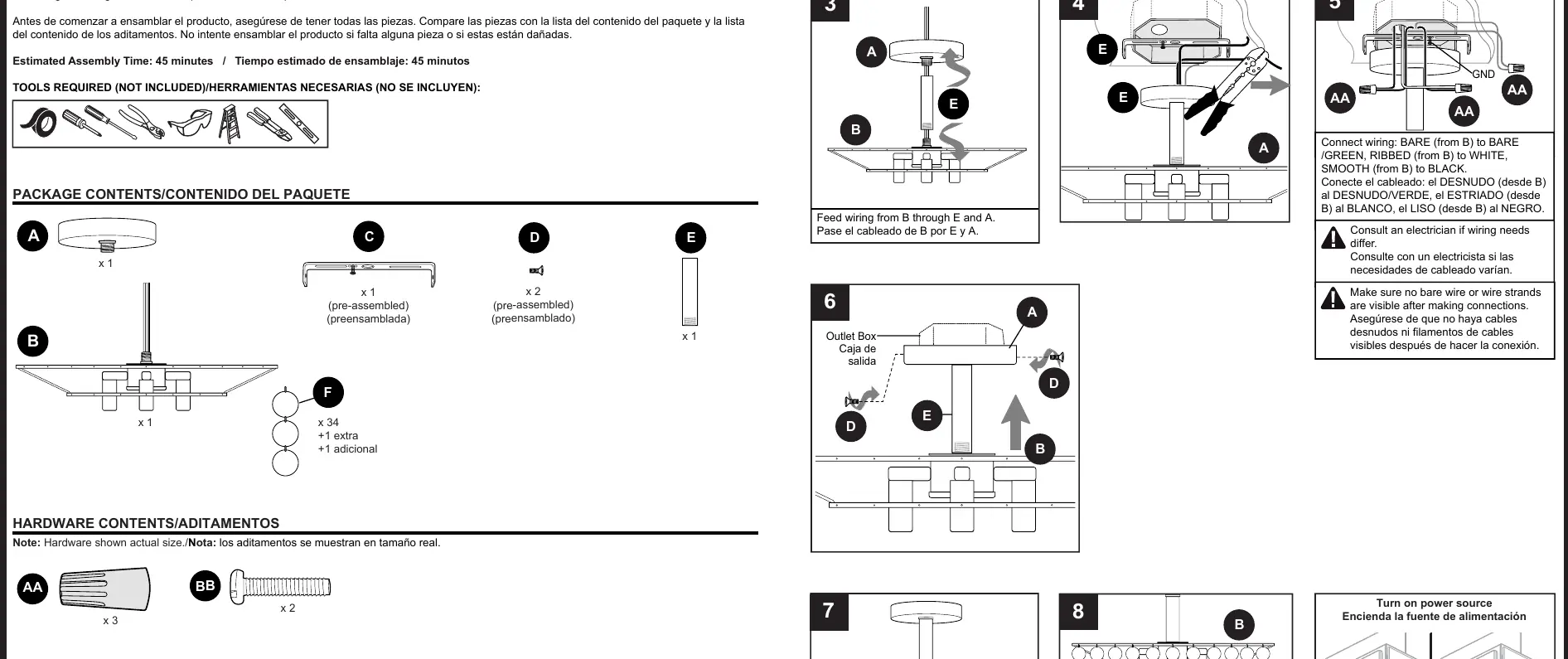

- Schritt 4 zeigt die korrekte Verdrahtung der drei Kabeltypen.
- Schritt 7 zeigt das Anbringen der Dekorelemente (F).
Modellkompatibilität
- Nur für 12-Gauge Hausleitungen geeignet.
- Nicht für Systeme ohne Erdung geeignet.
