Bedienungsanleitung für LEDVANCE EMERGENCY SPOT E 1.3W 3H AT Notleuchte
Schnellstartanleitung für die LEDVANCE EMERGENCY SPOT E 1.3W 3H AT Notleuchte. Enthält Installationsschritte, elektrische Anschlusspläne, Testverfahren und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die LEDVANCE EMERGENCY SPOT E 1.3W 3H AT ist eine Notleuchte für den Deckeneinbau. Diese Anleitung beschreibt die korrekte Installation, den elektrischen Anschluss sowie die automatischen und manuellen Testverfahren zur Überwachung der Betriebsbereitschaft.
Installation und Montage
Die Leuchte ist für den Einbau in Zwischendecken konzipiert. Beachten Sie folgende Anforderungen:
- Erforderlicher Deckenausschnitt: 95 mm Durchmesser.
- Deckenstärke: 5 bis 15 mm.
- Freiraum über der Decke: Mindestens 90 mm.
- Die Leuchte darf nur in der korrekten Ausrichtung (strahlend nach unten) montiert werden.
Schritte zur Montage:
- Schalten Sie die Stromversorgung vor Beginn der Arbeiten zwingend ab.
- Bereiten Sie das Netzkabel vor (Abisolierung 5 mm, Mantel 15 mm).
- Schließen Sie die Leitungen gemäß der Kennzeichnung an (Braun = L, Blau = N).
- Führen Sie die Leuchte in den Deckenausschnitt ein, bis die Federklemmen einrasten.
- Schalten Sie die Stromversorgung wieder ein.
Betrieb und Testverfahren

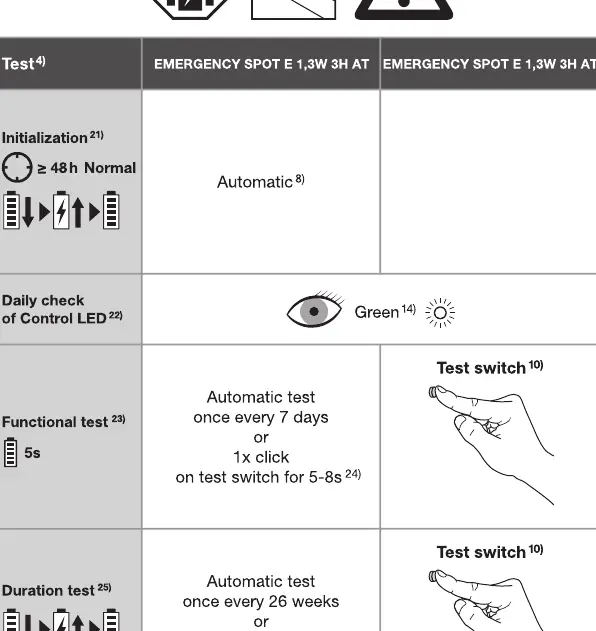

Die Leuchte führt automatische Selbsttests durch. Der Status wird über eine Kontroll-LED angezeigt:
- Initialisierung: Nach der ersten Inbetriebnahme ist eine Ladezeit von mindestens 48 Stunden erforderlich.
- Funktionstest: Erfolgt automatisch alle 7 Tage oder manuell durch Drücken des Testschalters für 5-8 Sekunden.
- Betriebsdauertest: Erfolgt automatisch alle 26 Wochen oder manuell durch Drücken des Testschalters für 3-5 Sekunden.
- LED-Status: Eine grüne LED signalisiert den Normalbetrieb.
Technische Daten
- Leistung: 1,3 W
- Spannung: 220-240 V, 50/60 Hz
- Schutzart: IP20
- Umgebungstemperatur: 0 bis +45 °C
- Lichtstrom: 200 lm
- Farbtemperatur: 5700 K
- Gewicht: 0,21 kg
Praktische Hilfe
Typische Probleme
Prüfen Sie die Stromversorgung und den korrekten Anschluss der L- und N-Leiter.
Stellen Sie sicher, dass die Initialisierungsphase von 48 Stunden abgeschlossen ist.
Vor der Verwendung
- Stromversorgung vor Montage unterbrechen
- Deckenausschnitt auf 95 mm prüfen
- Deckenstärke zwischen 5 und 15 mm sicherstellen
- Kabel korrekt abisolieren (5 mm Kontakt, 15 mm Mantel)
- L- und N-Leiter gemäß Schaltplan anschließen
Abbildungen und Diagramme

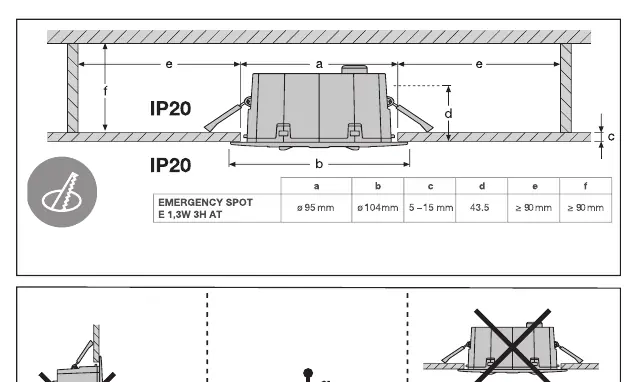

- Seite 2 zeigt die korrekte Einbausituation und die Abmessungen für den Deckenausschnitt.
- Seite 3 und 4 illustrieren den elektrischen Anschluss und die mechanische Befestigung in der Decke.
Modellkompatibilität
- Nur für den Innenbereich geeignet (IP20).
- Nicht für die Montage an Wänden oder in anderen als der horizontalen Deckenposition geeignet.
