Installationsanleitung für LED-Strahler Led2 RENO
Erfahren Sie, wie Sie den LED-Strahler Led2 RENO sicher installieren und anschließen. Diese Anleitung enthält Schritte zur Montage an 3-Phasen-Schienen sowie Schaltpläne für verschiedene dimmbare Versionen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den elektrischen Anschluss des LED-Strahlers Led2 RENO. Die Installation darf ausschließlich von qualifiziertem Fachpersonal oder einem Techniker durchgeführt werden, um Stromschläge zu vermeiden. Vor Beginn der Arbeiten muss der Hauptstromkreis zwingend unterbrochen werden.

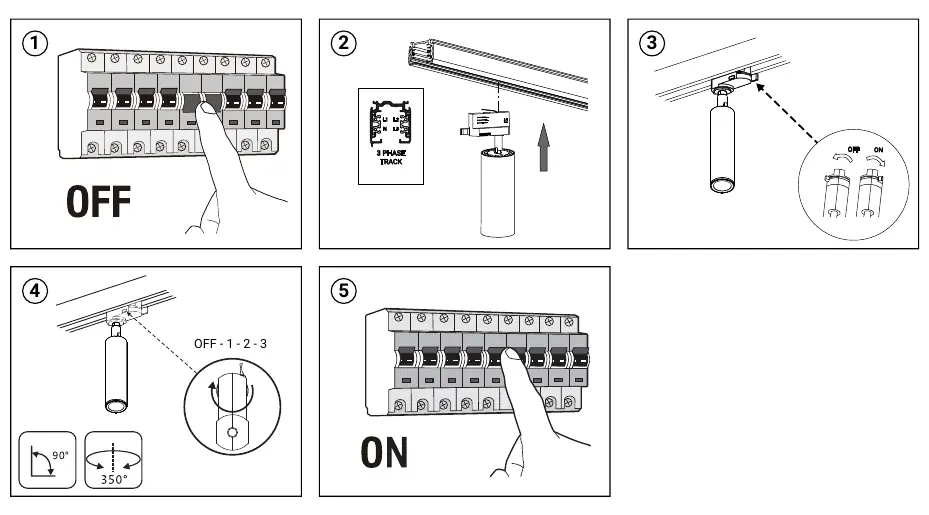

Montage an 3-Phasen-Schienen
- Schalten Sie den Hauptstromkreis aus (OFF).
- Setzen Sie den Strahler in die 3-Phasen-Schiene ein.
- Verriegeln Sie den Strahler in der Schiene.
- Richten Sie den Strahler aus (Drehung um 90° und 350° möglich).
- Schalten Sie den Stromkreis wieder ein (ON).

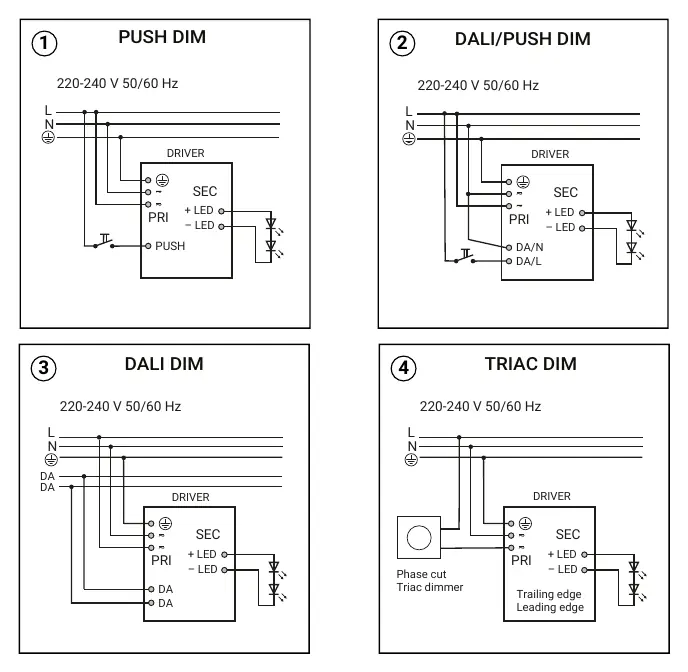

Anschluss dimmbarer Versionen
Für die optionalen dimmbaren Versionen sind spezifische Schaltpläne zu beachten:
- Push Dim: Anschluss über L, N und PUSH-Eingang.
- DALI/Push Dim: Anschluss über L, N, DA/N und DA/L.
- DALI Dim: Anschluss über L, N und DA-Eingänge.
- Triac Dim: Anschluss über L, N und Phasenanschnitt-/abschnittdimmer.
Sicherheit und Wartung
Der Strahler enthält eine integrierte LED-Lichtquelle. Der Austausch darf nur durch qualifiziertes Personal erfolgen. Gehen Sie vorsichtig mit dem Lampenschirm oder Diffusor um, da diese zerbrechlich sind. Der Hersteller übernimmt keine Haftung für unsachgemäße Verwendung oder Montage.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob der verwendete Dimmer (Triac, DALI, Push) mit dem spezifischen Treibertyp des Strahlers kompatibel ist.
Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie sicher, dass der Stromkreis unterbrochen ist.
Vor der Verwendung
- Hauptstromkreis vor Beginn der Arbeiten unterbrechen
- Prüfen, ob die 3-Phasen-Schiene spannungsfrei ist
- Sicherstellen, dass die Installation durch einen Techniker erfolgt
- Vorsichtiger Umgang mit dem Lampenschirm/Diffusor (zerbrechlich)
