Bedienungsanleitung für Koamtac 1.0W UHF Reader
Schnellstartanleitung für den Koamtac 1.0W UHF Reader. Erfahren Sie, wie Sie das Gerät installieren, zwischen Barcode- und UHF-Modi wechseln, Lesemodi konfigurieren und die KDC UHF App nutzen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für den Koamtac 1.0W UHF Reader. Es beschreibt die korrekte Installation, die Inbetriebnahme, das Umschalten zwischen verschiedenen Lesemodi sowie die Nutzung der begleitenden Software KDC UHF App und KTSync.
Installation und Inbetriebnahme
Stellen Sie sicher, dass der UHF Reader korrekt auf Ihrem KDC470, 475, 480 oder 485 installiert ist. Schalten Sie das Gerät ein. Ein erfolgreicher Start wird durch einen Signalton beim Einschalten, einen weiteren beim Booten und zwei kurze Signaltöne bei der Erkennung des UHF Readers bestätigt. Wenn die zwei kurzen Töne ausbleiben, überprüfen Sie die Installation.
Bedienung und Lesemodi
Das Gerät muss sich im UHF-Modus befinden, um UHF-Tags zu lesen. Halten Sie die UP-Taste am KDC für 3 Sekunden gedrückt, um zwischen Barcode- und UHF-Modus zu wechseln (1 langer und 2 kurze Signaltöne bestätigen den UHF-Modus).
Verfügbare UHF-Lesemodi
- Active Read Mode (Standard): Gleichzeitiges Lesen mehrerer Tags während des Drückens der Scan-Taste (max. 10 Minuten).
- Single Read Mode: Nur ein Tag wird pro Tastendruck gelesen.
- Multiple Read Mode: Mehrere Tags werden gleichzeitig für eine festgelegte Zeit (Standard 10 Sekunden) gelesen.
Der Modus kann durch Scannen entsprechender Barcodes oder durch 3-sekündiges Drücken der DOWN-Taste am KDC gewechselt werden.
Software und Konfiguration
Die KDC UHF App ermöglicht die Kommunikation mit dem KDC via Bluetooth, das Messen der Leistung sowie die Konfiguration von Parametern wie UHF-Leistungspegel und Lese-Timeouts. KTSync dient zur Datenerfassung und -speicherung auf verschiedenen Betriebssystemen. Entwickler können das SDK für eigene Anwendungen nutzen.
Technische Daten
- Standards: EPC Class1 Gen2, EPC Gen2 V2
- Lesereichweite: 20'+ (6+ m), abhängig von Tag und Umgebung
- Frequenz: US, EU, JP, KR
- Schutzart: IP64
- Betriebstemperatur: -20°C bis 50°C
Herstellerinformationen
KOAMTAC, Inc.
Praktische Hilfe
Typische Probleme
Keine zwei kurzen Signaltöne nach dem Einschalten
Der UHF Reader wurde möglicherweise nicht korrekt installiert. Überprüfen Sie die physische Verbindung zum KDC.
Gerät liest keine UHF-Tags
Stellen Sie sicher, dass sich das Gerät im UHF-Modus befindet (UP-Taste 3 Sekunden drücken). Prüfen Sie, ob der richtige Lesemodus (Active, Single, Multiple) aktiv ist.
Vor der Verwendung
- KDC-Gerät (470/475/480/485) auf korrekte Installation des UHF Readers prüfen
- Gerät einschalten und auf Bestätigungstöne achten
- In den UHF-Modus wechseln (UP-Taste 3 Sekunden)
- Gewünschten Lesemodus (Active/Single/Multiple) wählen
Technische Daten in der Praxis
- Nominal Read Range
- Die theoretische Reichweite von über 6 Metern, abhängig von der Umgebung und dem verwendeten Tag-Typ.
Abbildungen und Diagramme

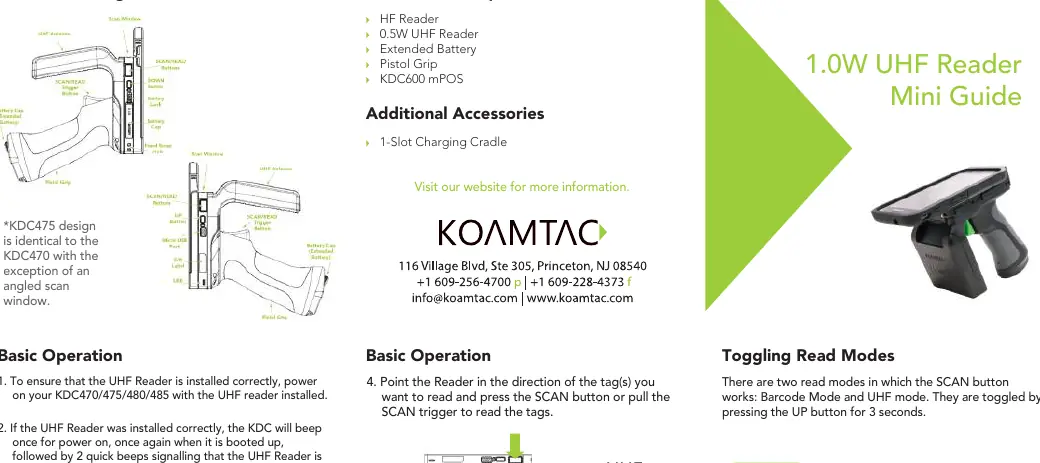

- Das Diagramm zeigt die Montage des UHF Readers auf dem KDC-Gehäuse.
- Die Scan-Taste und der Trigger werden für die Erfassung der Tags verwendet.
- Die UP-Taste dient zum Umschalten der Modi, die DOWN-Taste zum Wechseln der Lesemodi.
Modellkompatibilität
- Kompatibel mit KDC470, KDC475, KDC480 und KDC485.
- KTSync unterstützt iOS, Android, Windows und Mac.
- SDK verfügbar für Android, iOS, Tizen, Windows, Xamarin und Cordova.
