Bedienungsanleitung für Kidzone 060-ROT-02 Elektro-SUV für Kinder
Erfahren Sie, wie Sie den Kidzone 060-ROT-02 Elektro-SUV für Kinder sicher montieren, aufladen und bedienen. Enthält wichtige Sicherheitshinweise, Wartungstipps und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für den Kidzone 060-ROT-02 Elektro-SUV. Das Fahrzeug ist für Kinder im Alter von 37 bis 96 Monaten konzipiert. Das maximale Benutzergewicht beträgt 77.2 lb (ca. 35 kg). Das Fahrzeug darf nicht auf öffentlichen Straßen, in der Nähe von Schwimmbecken oder auf rutschigen Oberflächen verwendet werden. Ein Helm sollte während der Fahrt immer getragen werden.
Technische Daten
- Batterie: 12V9AH
- Motor: 35W x 2, 10000 U/min
- Geschwindigkeit: Vorwärts (hoch) 5 km/h, Vorwärts (niedrig) 3 km/h, Rückwärts 3 km/h
- Ladezeit: 8-12 Stunden (maximal 12 Stunden)
- Betriebsdauer: ca. 40 Minuten
Montage
Die Montage sollte von einem Erwachsenen durchgeführt werden. Die wichtigsten Schritte umfassen:
- Heckstoßstange: An der Karosserie ausrichten und einrasten lassen.
- Vorderachse: Mit 8 M4x16 Schrauben am Fahrzeugboden befestigen.

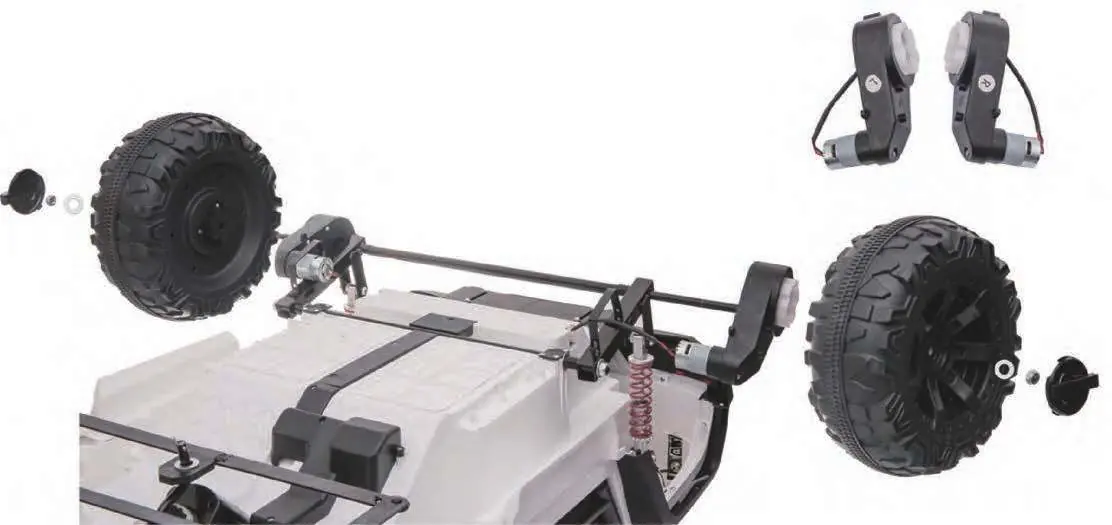

- Räder und Motor: Motoren auf der korrekten Seite montieren, Hinterräder auf die Achse schieben und mit Muttern sichern.
- Lenkrad: Schraube und Mutter entfernen, Lenkrad aufsetzen und wieder verschrauben.
- Lichtrahmen: Auf der Karosserie montieren und elektrische Anschlüsse verbinden.
- Sitz: Mit 2 M4x16 Schrauben befestigen.
Bedienung
Das Fahrzeug verfügt über ein Bedienfeld mit folgenden Funktionen:
- Start/Stopp: Ein- und Ausschalten des Fahrzeugs.
- Licht: Ein- und Ausschalten der Beleuchtung.
- Geschwindigkeit: Auswahl zwischen hoher und niedriger Geschwindigkeit.
- Modus: Wechsel zwischen Bluetooth, USB und TF-Karte.
- Musiksteuerung: Vorheriger/nächster Titel, Lautstärkeregelung, Play/Pause.
Die Fernbedienung sollte nur von Erwachsenen verwendet werden und hat Vorrang vor den manuellen Bedienelementen des Fahrzeugs.
Laden des Akkus
Das Fahrzeug muss beim Laden ausgeschaltet sein. Stecken Sie das Ladekabel in den Ladeanschluss unter dem Sitz und verbinden Sie das Ladegerät mit einer Steckdose. Laden Sie den Akku nicht länger als 12 Stunden. Laden Sie den Akku auf, wenn das Fahrzeug langsam fährt.
Pflege und Wartung
- Überprüfen Sie regelmäßig alle Teile auf festen Sitz.
- Reinigen Sie das Fahrzeug mit einem Tuch. Verwenden Sie keine scheuernden Reinigungsmittel.
- Lagern Sie das Fahrzeug bei Nichtgebrauch an einem trockenen Ort, geschützt vor Witterungseinflüssen.
- Trennen Sie die Batterie bei längerer Nichtbenutzung.
Herstellerinformationen
Kidzone Toys
Praktische Hilfe
Typische Probleme
Fahrzeug bewegt sich nicht
Prüfen Sie, ob die Batterie geladen ist, die Sicherung intakt ist und alle Kabelverbindungen fest sitzen.
Fahrzeug fährt sehr langsam
Laden Sie die Batterie vollständig auf. Überprüfen Sie, ob das Gewichtslimit von 77.2 lb überschritten wurde.
Batterie lädt nicht
Stellen Sie sicher, dass das Ladegerät fest in der Steckdose und am Fahrzeug angeschlossen ist. Prüfen Sie die Kabelverbindungen.
Vor der Verwendung
- Batterie vor dem ersten Gebrauch 8-12 Stunden aufladen.
- Sicherstellen, dass alle Schrauben fest angezogen sind.
- Sicherheitsgurt anlegen.
- Helm aufsetzen.
- Kind muss zwischen 37 und 96 Monate alt sein.
Technische Daten in der Praxis
- Geschwindigkeit
- Vorwärts bis zu 5 km/h, Rückwärts 3 km/h.
Abbildungen und Diagramme
- Explosionszeichnung der Teile auf Seite 3.
- Montage der Vorderachse und Stoßdämpfer auf Seite 5.
- Anschluss der Motoren und Räder auf Seite 6.
- Bedienfeld-Layout auf Seite 11.
Modellkompatibilität
- Nur für Kinder von 37-96 Monaten geeignet.
- Nicht für den Gebrauch auf öffentlichen Straßen oder in der Nähe von Gefahrenstellen.
