Kidzone Ride On ATV 060-ROT-04 Bedienungsanleitung
Schnellstartanleitung und Bedienungshilfe für das Kidzone Ride On ATV 060-ROT-04. Erfahren Sie alles über Montage, Ladevorgang, Sicherheitsvorkehrungen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits-, Leistungs- und Wartungsinformationen für das Kidzone Ride On ATV (Modell 060-ROT-04). Bitte lesen Sie die Anleitung vollständig, bevor Sie das Fahrzeug in Betrieb nehmen.
- Altersempfehlung: 3 bis 7 Jahre.
- Gewichtsbeschränkung: Maximal 77 lbs (ca. 35 kg).
- Sicherheit: Das Fahrzeug verfügt über keine Bremsen. Lassen Sie das Kind niemals unbeaufsichtigt. Tragen Sie immer einen Helm und Schuhe.
- Untergrund: Nur auf ebenem, hartem Untergrund fahren. Nicht auf Straßen, in der Nähe von Autos, Gewässern oder an Hängen verwenden.

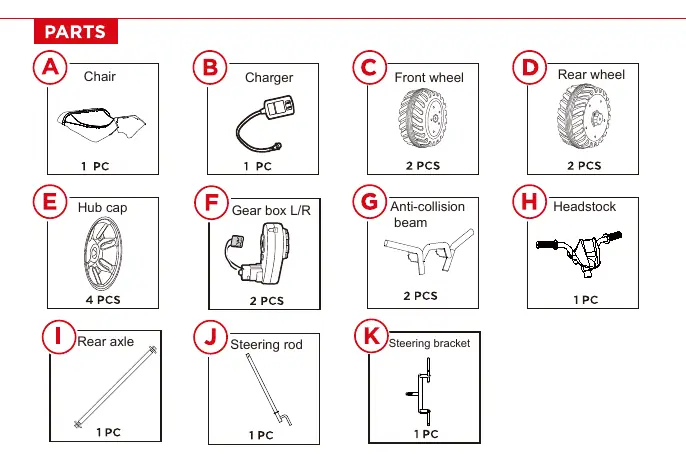

Montage
Die Montage muss durch einen Erwachsenen erfolgen. Stellen Sie sicher, dass alle Verpackungsmaterialien entfernt wurden.

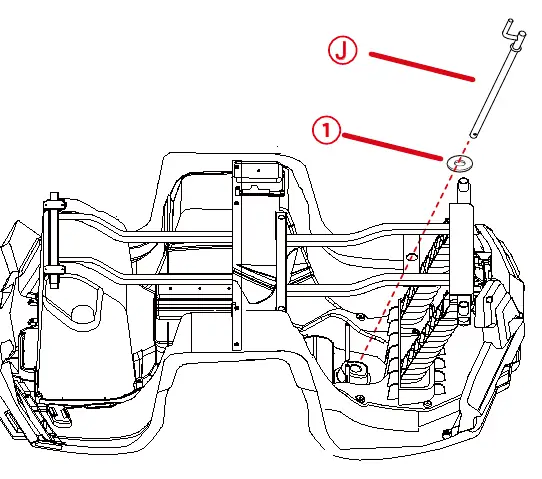

- Lenkstange: Setzen Sie die große Dichtung und die Lenkstange in den Fahrzeugkörper ein.
- Lenkhalterung: Befestigen Sie die Dichtung und die Lenkhalterung am Vierkantrohr.
- Fixierung: Sichern Sie die Lenkhalterung mit den Muttern unter Verwendung des mitgelieferten M10-Schlüssels.

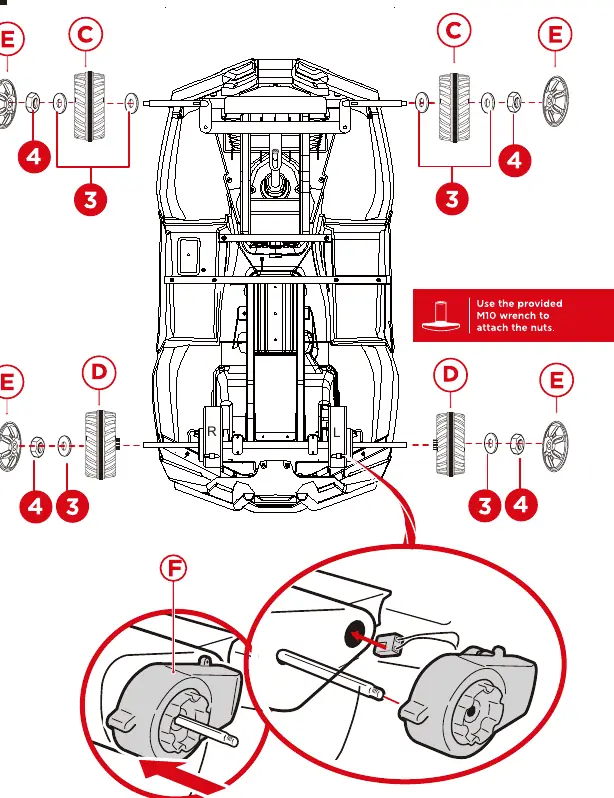

- Räder: Montieren Sie die Räder, Dichtungen und Muttern in der korrekten Reihenfolge auf die Achsen. Fixieren Sie die Radabdeckungen.
- Lenker (Headstock): Legen Sie 2 AA-Batterien ein, klemmen Sie den Lenker an die Lenkstange und befestigen Sie ihn mit der Schraube. Montieren Sie die Anti-Kollisions-Balken.
- Motoranschluss: Verbinden Sie die Motorkabel und befestigen Sie den Sitz.
Ladevorgang
Das Produkt wird mit getrennter Batterie geliefert. Verbinden Sie die Batterie vor der ersten Nutzung.
- Erstladung: Mindestens 18 Stunden laden.
- Reguläre Ladung: 8 bis 12 Stunden.
- Maximale Ladezeit: Nicht länger als 20 Stunden laden, um Schäden zu vermeiden.
- Vorgehensweise: Die Ladebuchse befindet sich hinten am Fahrzeug in der Nähe des linken Hinterrads. Verwenden Sie nur das mitgelieferte Ladegerät.
Bedienung

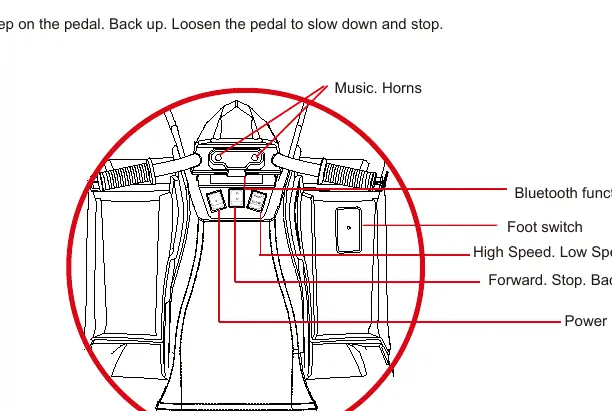

Das Armaturenbrett verfügt über folgende Funktionen:
- Fußschalter: Zum Fahren Pedal treten, zum Bremsen/Stoppen Pedal loslassen.
- Schalter: Vorwärts/Stopp/Rückwärts-Schalter sowie Geschwindigkeitswahl (High/Low).
- Multimedia: Bluetooth-Funktion, Musik, Hupe und USB-Anschluss zur Musikwiedergabe.
- Display: Digitale Anzeige des Batteriestands.
Wartung und Pflege
- Parken Sie das Fahrzeug in Innenräumen oder decken Sie es mit einer Plane ab, um es vor Nässe und Sonneneinstrahlung zu schützen.
- Waschen Sie das Fahrzeug nicht mit einem Schlauch oder mit Seife.
- Überprüfen Sie regelmäßig die Batterie und das Ladegerät auf Verschleiß oder Schäden.
Herstellerinformationen
Kidzone Toys
Praktische Hilfe
Typische Probleme
Fahrzeug bewegt sich nicht
Prüfen Sie den Batteriestand, stellen Sie sicher, dass die Schalter korrekt gedrückt sind, und überprüfen Sie die Batterieanschlüsse. Lassen Sie das Fahrzeug bei elektrischer Schutzabschaltung einige Minuten ruhen.
Batterie lädt nicht
Stellen Sie sicher, dass das Ladegerät korrekt an die Steckdose und das Fahrzeug angeschlossen ist.
Fahrzeug fährt langsam
Batterie aufladen, Gewicht reduzieren oder auf ebenem Untergrund fahren.
Fahrzeug wackelt beim Fahren
Überprüfen Sie die Motoranschlüsse auf lockere Verbindungen.
Vorwärts/Rückwärts-Schalter vertauscht
Stellen Sie sicher, dass die Getriebeboxen korrekt montiert sind (L-Box links, R-Box rechts).
Vor der Verwendung
- Batterie vor der ersten Nutzung 18 Stunden laden.
- Alle Verpackungsmaterialien entfernen.
- Sitzgurt befestigen.
- Batterieanschlüsse prüfen.
- Reifen und Räder auf festen Sitz prüfen.
Technische Daten in der Praxis
- Geschwindigkeit
- Hohe Geschwindigkeit: 3.1 mph (ca. 5 km/h), Niedrige Geschwindigkeit: 1.4 mph (ca. 2.2 km/h).
Abbildungen und Diagramme
- Das Armaturenbrett enthält Tasten für Musik, Hupe, Bluetooth-Modus, USB-Anschluss und die Geschwindigkeitswahl.
- Die Montageanleitung zeigt detailliert die Installation der Lenkstange, der Räder und des Lenkers.
- Der Ladeanschluss befindet sich unter der Tankabdeckung.
Modellkompatibilität
- Nur das mitgelieferte Ladegerät und die Batterie verwenden.
- Nicht mit anderen Batterietypen (alkalisch, Standard, NiMH) mischen.
- Nicht für Kinder unter 3 Jahren geeignet.
