Montageanleitung für Johnson 1500HD Series Schiebetürrahmen
Detaillierte Montageanleitung für den Johnson 1500HD Series Schiebetürrahmen. Erfahren Sie, wie Sie die Wandöffnung vorbereiten, den Rahmen installieren, die Tür einhängen und den Rahmen für Sondergrößen zuschneiden.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Johnson 1500HD Schiebetürrahmen wird durch den Einbau eines Sturzes (Header) in einer vorbereiteten Wandöffnung, die Montage von Stahlständern und das Einhängen der Tür mittels der mitgelieferten Aufhänger installiert. Für Sondergrößen kann der Rahmen zugeschnitten werden. S. 1, 2, 3, 4
Wichtigste Schritte
- Vorbereitung der Wandöffnung S. 1
- Montage des Sturzes S. 2
- Einhängen der Tür S. 3
Probleme und Lösungen
Tür schleift
Bodenfreiheit prüfen (19-38mm) und ggf. Aufhänger justieren.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Rough Opening Height | 84 1/2" (2,14m) | Minimale Höhe der Wandöffnung | S. 1 |
| Rough Opening Width | 2x Türbreite + 1" (25mm) | Erforderliche Breite der Wandöffnung | S. 1 |
Wo es im PDF steht
- Montageanleitung S. 1, 2, 3
- Zuschneideanleitung S. 4, 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation des Johnson 1500HD Series Schiebetürrahmens für 2" x 4" Ständerwände. Die Standardausführung ist für 80" (2,03m) hohe Türen ausgelegt. Bei abweichenden Türhöhen oder -breiten müssen die Komponenten entsprechend zugeschnitten werden. Achten Sie bei der Montage auf eine exakte Ausrichtung (lotrecht und waagerecht), um einen reibungslosen Lauf der Tür zu gewährleisten.

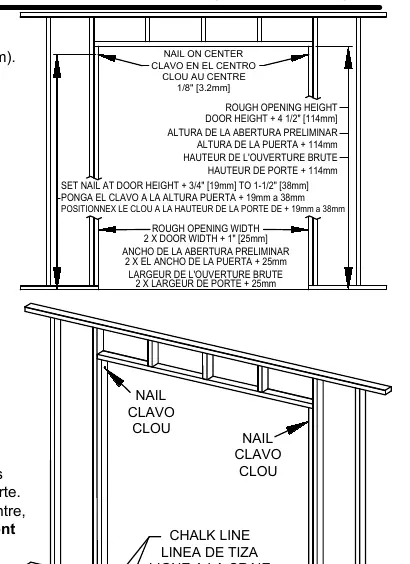

Vorbereitung der Wandöffnung
Die Wandöffnung muss präzise vorbereitet werden, damit der Rahmen korrekt sitzt:
- Höhe: Die minimale Höhe der Öffnung muss 84 1/2" (2,14m) betragen.
- Breite: Die Breite der Öffnung muss das Doppelte der Türbreite plus 1" (25mm) betragen.
- Ausrichtung: Der Sturz (Header) muss absolut waagerecht und rechtwinklig zu den Ständern montiert werden.

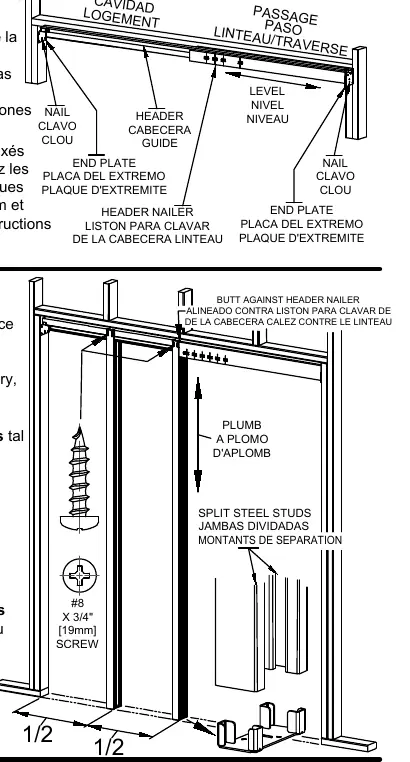

Montage des Rahmens
- Markieren Sie die Position für den Sturz: Messen Sie 80-3/4" (2,05m) vom fertigen Boden oder 81-1/2" (2,07m) vom Unterboden.
- Schlagen Sie Nägel in die Ständer, sodass diese 1/8" (3mm) hervorstehen. Die Endplatten des Sturzes ruhen auf diesen Nägeln.
- Richten Sie den Sturz waagerecht aus und befestigen Sie ihn durch die verbleibenden Löcher in den Endplatten.
- Setzen Sie die Bodenplatte in die geteilten Stahlständer (Split Steel Studs) ein.
- Richten Sie die Stahlständer lotrecht aus, richten Sie sie an den Bodenmarkierungen aus und befestigen Sie sie am Boden.

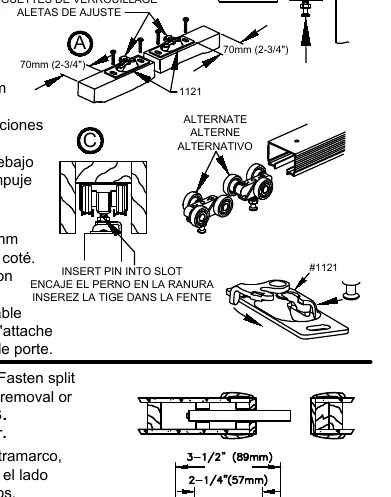

Installation der Tür
- Befestigen Sie die Türplatte 1121 oben auf der Tür, 2-3/4" (70mm) von jeder Kante entfernt.
- Setzen Sie die Aufhänger 1125 in die Schiene ein.
- Hängen Sie die Tür ein, indem Sie die Türplatte 1121 unter den Einstellbolzen des Aufhängers 1125 positionieren. Heben Sie die Tür an und drücken Sie den Bolzen in die Türplatte.
- Installieren Sie die 1550 Führungen am Boden der geteilten Pfosten, um die Tür mittig zu halten.

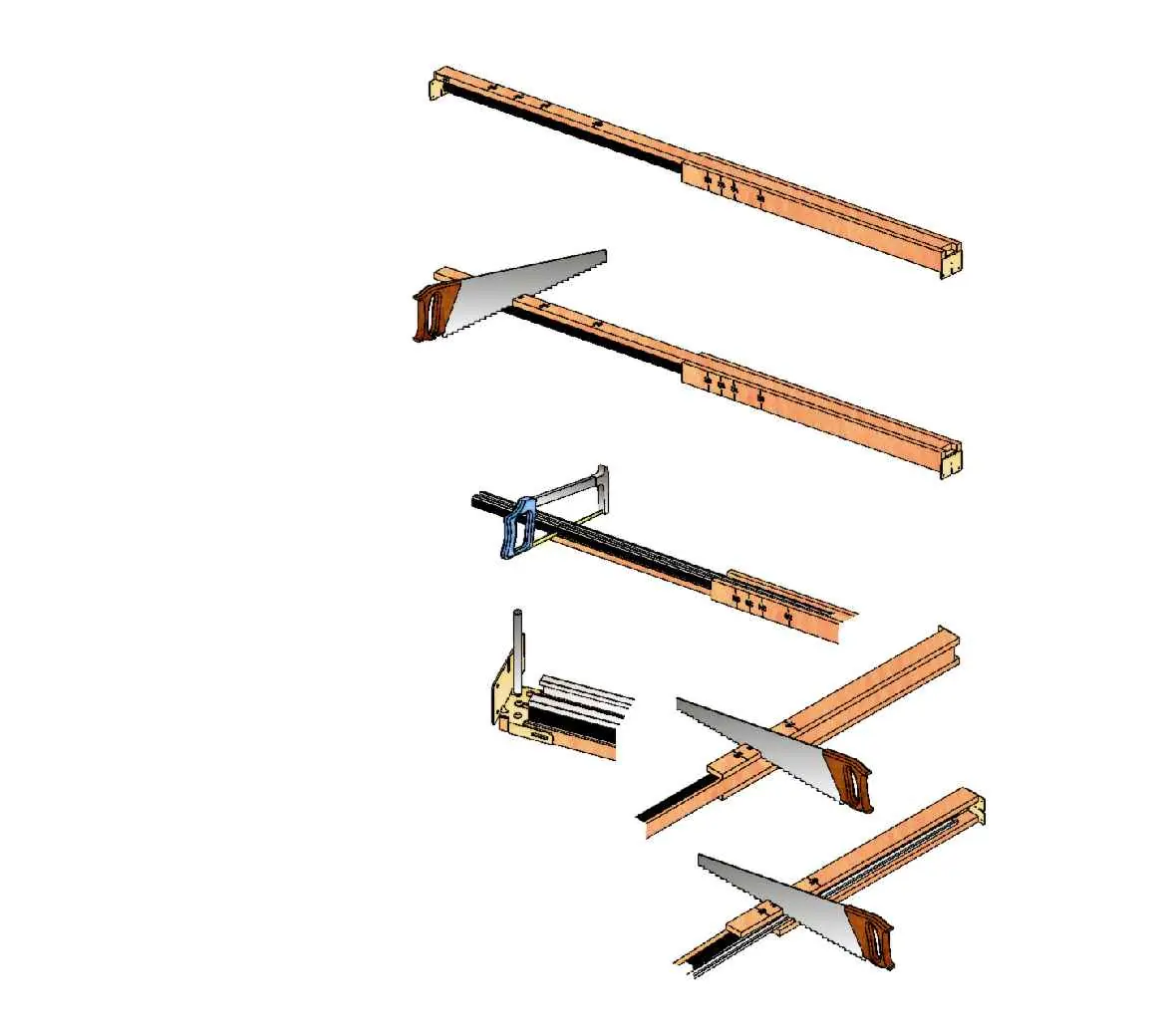

Zuschneiden des Rahmens
Wenn Sie eine Tür verwenden, die kleiner als die Standardgröße ist, können Sie den Rahmen zuschneiden:
- Entfernen Sie die verstellbare Endhalterung.
- Kürzen Sie den Holzsturz an der entsprechenden Markierung für die gewünschte Türgröße.
- Kürzen Sie die Schiene 1-3/8" (35mm) kürzer als den Holzsturz.
- Montieren Sie die Endhalterung wieder am neuen Ende.
- Kürzen Sie die Zierleisten (Trim Board) entsprechend.
Zubehör und Spezialanwendungen
Die Anleitung enthält Informationen zu optionalem Zubehör:
- 1555 Converging Door Kit: Für zweiflügelige Schiebetüren, die in der Mitte zusammentreffen.

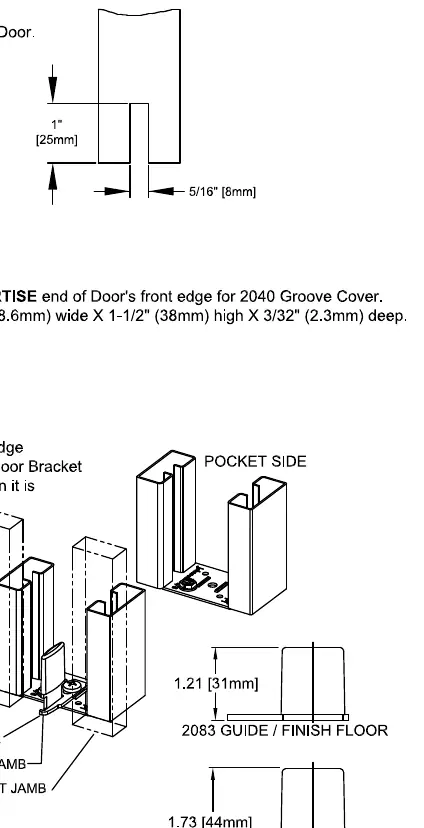

- 2041 Bottom Guide Set: Für die Bodenführung der Tür.
- Spezialanwendungen: Hinweise zur Montage bei sich kreuzenden Wänden (Intersecting Walls) und zur Verwendung von Türdichtungen (Door Sweep).
Praktische Hilfe
Typische Probleme
Tür schleift am Boden
Überprüfen Sie die Bodenfreiheit. Diese sollte zwischen 19mm und 38mm liegen. Passen Sie ggf. die Höhe der Aufhänger an.
Rahmen passt nicht in die Wandöffnung
Stellen Sie sicher, dass die Öffnung mindestens 84 1/2" (2,14m) hoch ist und die Breite genau 2x Türbreite + 1" (25mm) beträgt.
Tür läuft nicht leichtgängig
Entfernen Sie Schmutz und Ablagerungen aus der Schiene und von den Rollen, bevor Sie die Tür einhängen.
Vor der Verwendung
- Wandöffnung auf Rechtwinkligkeit und Lot prüfen.
- Türbreite und -höhe genau messen.
- Geeignetes Werkzeug (Säge, Wasserwaage, Schrauber) bereitlegen.
- Sicherstellen, dass keine Leitungen in der Wandöffnung verlaufen.
- Prüfen, ob Zubehör wie das 1555 Converging Door Kit benötigt wird.
Technische Daten in der Praxis
- Rough Opening Height
- 84 1/2" (2,14m) - Die erforderliche lichte Höhe der Wandöffnung.
- Rough Opening Width
- 2x Türbreite + 1" (25mm) - Die erforderliche lichte Breite der Wandöffnung.
- Door Clearance
- 19mm bis 38mm - Der Abstand zwischen Türunterkante und Boden.
Abbildungen und Diagramme
- Seite 1: Darstellung der Wandöffnung und der Positionierung der Nägel für den Sturz.
- Seite 2: Montage der Bodenplatte und der Stahlständer.
- Seite 3: Montage der Türbeschläge und Aufhänger.
- Seite 4-6: Detaillierte Anleitung zum Zuschneiden des Rahmens für Sondergrößen.
Modellkompatibilität
- Geeignet für 2" x 4" Ständerwände.
- Kompatibel mit Türstärken von 1" (25mm) bis 1-3/4" (45mm).
- Nicht mit Türpfosten verwenden, die einen Falz (Dado) haben.
