Installationsanleitung für Janitza UMG 103-CBM Netzanalysator

Schnelle Installationsanleitung für den Janitza UMG 103-CBM Netzanalysator. Erfahren Sie alles über Montage, Anschluss von Spannung und Strom, RS485-Kommunikation und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung richtet sich an qualifiziertes Personal mit elektrotechnischer Ausbildung. Das Gerät UMG 103-CBM ist ein Universalmessgerät für Niederspannungsverteilungsanlagen. Vor Beginn der Arbeiten muss die Anlage zwingend spannungsfrei geschaltet werden. Das Gerät ist für den Einbau in Schaltschränke auf einer 35 mm Tragschiene vorgesehen und nicht für den Einsatz in Fahrzeugen oder Umgebungen mit schädlichen Gasen/Stäuben geeignet.

Montage

Das Gerät wird auf einer 35 mm Tragschiene nach DIN EN 60715 montiert. Die Einbaulage ist beliebig. Eine Fremdbelüftung ist nicht erforderlich. Achten Sie darauf, dass das Gerät wettergeschützt und ortsfest installiert wird.

Elektrischer Anschluss

Das Gerät bezieht seine Versorgungsspannung aus der Messspannung (L1-N, L2-N, L3-N). Es ist mindestens eine Phase mit einer Spannung von mindestens 100 Veff erforderlich.

Anschlussvariante Strommessung über Stromwandler
Anschlussvariante Strommessung über Stromwandler

Spannungsmessung

  • Die Spannungsmesseingänge dürfen nicht mit Gleichspannung belegt werden.
  • Verwenden Sie eine geeignete, gekennzeichnete Sicherung und Trennvorrichtung in der Nähe des Geräts.
  • Spannungen über den erlaubten Nennspannungen müssen über Spannungswandler angeschlossen werden.
  • Messspannungen und -ströme müssen aus demselben Netz stammen.

Strommessung

  • Das Gerät ist nur für die Strommessung über Stromwandler zugelassen.
  • Unterstützt werden Stromwandler mit Sekundärströmen von ../1 A und ../5 A.
  • Stromwandler dürfen niemals offen betrieben werden (Gefahr durch hohe Spannungsspitzen). Unbelastete Wandler sind kurzzuschließen.

RS485-Kommunikation

Das Gerät verfügt über eine RS485-Schnittstelle zur Konfiguration und zum Auslesen von Daten (z.B. via Modbus RTU). In einer RS485-Busstruktur werden Geräte nach dem Master-Slave-Prinzip verbunden. Ein Segment kann bis zu 32 Teilnehmer umfassen. Am Anfang und Ende eines Segments ist das Kabel mit Abschlusswiderständen (120 Ohm) zu terminieren.

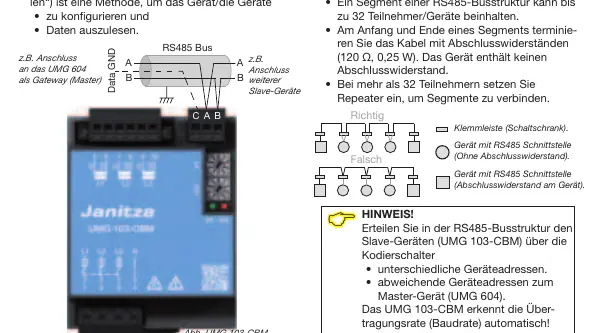

Beispiel PC-Verbindung über RS485 und UMG 604
Beispiel PC-Verbindung über RS485 und UMG 604

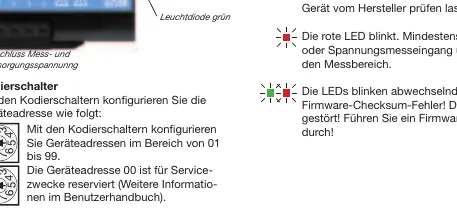

Kodierschalter für Geräteadresse
Kodierschalter für Geräteadresse

Geräteadresse einstellen

Die Geräteadresse wird über die Kodierschalter am Gerät eingestellt (Bereich 01 bis 99). Die Adresse 00 ist für Servicezwecke reserviert.

Fehlerbehebung

Die LEDs am Gerät geben Auskunft über den Betriebszustand:

  • Grüne LED leuchtet: Gerät ist in Betrieb.
  • Grüne LED blinkt: Datenübertragung (RS485) aktiv.
  • Rote LED leuchtet: Fehler im Gerät, Hersteller kontaktieren.
  • Rote LED blinkt: Messbereichsüberschreitung.
  • LEDs blinken abwechselnd: Firmware-Checksum-Fehler, Firmware-Update durchführen.

Praktische Hilfe

Typische Probleme

Keine LED leuchtet

Externe Sicherung für die Versorgungsspannung prüfen oder Gerät ist defekt (an Hersteller senden).

Gemessener Strom zu groß oder zu klein

Phasenanschluss prüfen, Stromwandlerfaktor prüfen und ggf. neu programmieren.

Keine Verbindung zum Gerät

RS485-Adresse prüfen, Protokoll (Modbus RTU) wählen.

Wirkleistung zu groß oder zu klein

Stromwandler- oder Spannungswandler-Übersetzungsverhältnis prüfen.

Vor der Verwendung

  • Anlage spannungsfrei schalten und Spannungsfreiheit prüfen.
  • Sicherung und Trennvorrichtung in der Nähe des Geräts installieren.
  • Stromwandlerverhältnis prüfen und ggf. über Software konfigurieren.
  • RS485-Adresse über Kodierschalter einstellen.
  • Abschlusswiderstände (120 Ohm) bei RS485-Busstruktur an Segmentenden anbringen.

Technische Daten in der Praxis

Versorgungsspannung
115-277 V (1-phasig) oder 80-277 V (3-phasig), 50/60 Hz.
Messbereich Strom
0,005 bis 6 A.
Schutzklasse
IP20.

Abbildungen und Diagramme

  • Anschlussvarianten für Spannungsmessung (Direkt oder über Wandler).
  • Anschlussvarianten für Strommessung über Stromwandler.
  • RS485-Busstruktur mit Master-Slave-Prinzip.

Modellkompatibilität

  • Nur für Stromwandler mit Sekundärstrom ../1 A und ../5 A.
  • Nicht für den Einbau in Fahrzeuge geeignet.
  • Nur für den Einbau in Schaltschränke und Installationskleinverteiler.
