Bedienungsanleitung für IPEVO VZ-R ULTRA Dokumentenkamera
Erfahren Sie, wie Sie die IPEVO VZ-R ULTRA Dokumentenkamera einrichten und bedienen. Diese Anleitung deckt die Montage des Standfußes, den Anschluss an HDMI-Geräte oder Computer sowie die Nutzung der Kamerafunktionen ab.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die IPEVO VZ-R ULTRA ist eine 13MP-Dokumentenkamera, die für die Erfassung von Dokumenten, Lehrbüchern, 3D-Objekten und Geräten konzipiert ist. Sie bietet zwei Betriebsmodi: HDMI-Modus für die direkte Projektion auf Fernseher, Monitore oder Projektoren ohne Computer sowie einen USB-Modus für die Verwendung mit einem Computer.
Montage des Standfußes
Vor der ersten Inbetriebnahme muss der beschwerte Standfuß am Kameraständer befestigt werden. Verwenden Sie dazu den im Lieferumfang enthaltenen Schraubendreher und die Schrauben. Achten Sie darauf, den Standfuß bei der Montage nicht fallen zu lassen.
Anschluss an HDMI-Displays
Um die Kamera direkt an ein Display anzuschließen, gehen Sie wie folgt vor:
- Verbinden Sie ein HDMI-Kabel (nicht im Lieferumfang enthalten) mit dem HDMI-Anschluss der Kamera und dem HDMI-Eingang Ihres Fernsehers, Monitors oder Projektors.
- Schließen Sie das mitgelieferte USB-C-auf-USB-A-Kabel an den USB-Anschluss der Kamera an. Verbinden Sie das andere Ende mit einem USB-Port des Displays oder einem 5V/1A-Netzteil (nicht enthalten), um die Kamera mit Strom zu versorgen.
- Schalten Sie die Kamera mit dem Netzschalter ein. Das Live-Bild sollte auf dem Display erscheinen.
Verwendung im USB-Modus
Im USB-Modus verbinden Sie die Kamera direkt mit einem Computer. Das Mikrofon der Kamera ist ausschließlich in diesem Modus funktionsfähig und eignet sich für Videokonferenzen oder Aufnahmen. Für den vollen Funktionsumfang empfiehlt der Hersteller die Software IPEVO Visualizer, die unter support.ipevo.com/vz-r_ultra heruntergeladen werden kann.
Bedienung und Funktionen

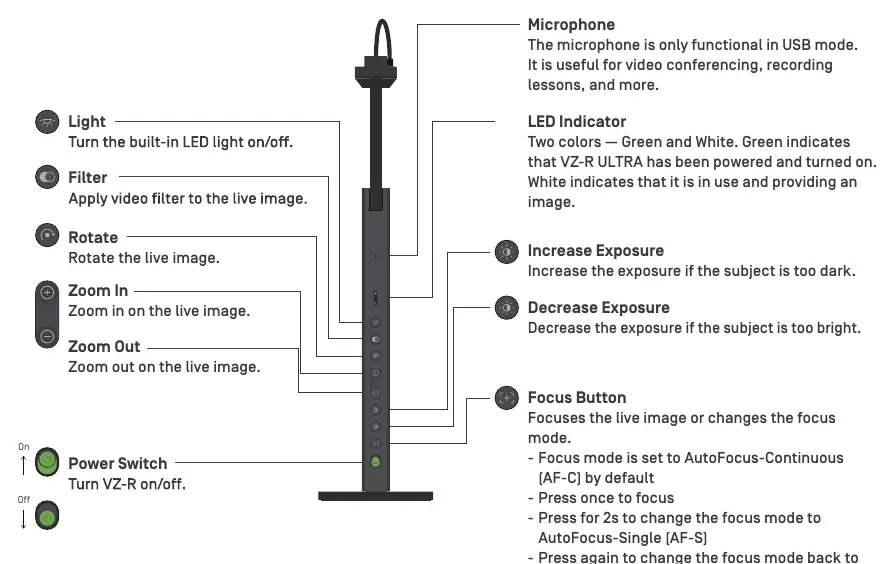

Die Kamera verfügt über verschiedene Steuerungstasten am Gehäuse:
- Licht: Schaltet das integrierte LED-Licht ein oder aus.
- Filter: Wendet Videofilter auf das Live-Bild an.
- Drehen: Rotiert das Live-Bild.
- Zoom: Tasten zum Vergrößern und Verkleinern des Bildes.
- Belichtung: Tasten zur Anpassung der Helligkeit (Increase/Decrease Exposure).
- Fokus-Taste: Standardmäßig auf AutoFocus-Continuous (AF-C) eingestellt. Einmal drücken zum Fokussieren. 2 Sekunden gedrückt halten, um in den Modus AutoFocus-Single (AF-S) zu wechseln.
Sicherheitshinweise
Verwenden oder lagern Sie das Produkt nicht an folgenden Orten:
- In der Nähe von Wärmequellen.
- In der Nähe von Dampf oder fettigem Rauch.
- An Orten mit hoher Luftfeuchtigkeit.
- An sandigen oder staubigen Orten.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Das Mikrofon ist nur im USB-Modus aktiv. Stellen Sie sicher, dass die Kamera per USB mit einem Computer verbunden ist.
Verwenden Sie die Tasten 'Increase Exposure' oder 'Decrease Exposure' am Kameragehäuse, um die Belichtung manuell anzupassen.
Halten Sie die Fokus-Taste 2 Sekunden lang gedrückt, um zwischen AF-C (kontinuierlich) und AF-S (einzeln) zu wechseln.
Vor der Verwendung
- Standfuß mit dem mitgelieferten Schraubendreher am Ständer befestigen.
- HDMI-Kabel für den HDMI-Modus bereithalten.
- USB-C-auf-USB-A-Kabel für Stromversorgung oder USB-Modus bereithalten.
- Bei HDMI-Nutzung: 5V/1A-Netzteil bereitstellen, falls kein USB-Port am Display verfügbar ist.
Technische Daten in der Praxis
- Frequenzschalter
- Ermöglicht das Umschalten zwischen 50 Hz und 60 Hz, um Flimmern bei unterschiedlichen Stromnetzen zu vermeiden.
Abbildungen und Diagramme
- Die Kamera verfügt über einen Multi-Gelenk-Ständer, der eine flexible Positionierung des Kamerakopfes ermöglicht.
- Der Frequenzschalter befindet sich am Gehäuse, um die Bildwiederholrate anzupassen.
Modellkompatibilität
- Das Mikrofon ist nur im USB-Modus funktionsfähig.
- Im HDMI-Modus ist eine externe Stromversorgung über das USB-Kabel zwingend erforderlich.
