Montageanleitung für Sideboard Invicta Interior 46658
Erfahren Sie, wie Sie das Invicta Interior Sideboard 46658 korrekt montieren und die Türen für eine perfekte Ausrichtung einstellen. Diese Anleitung enthält wichtige Sicherheitshinweise, Belastungsgrenzen und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau und die Justierung des Sideboards Invicta Interior 46658. Bitte beachten Sie, dass für die Montage zwei Personen erforderlich sind. Verwenden Sie eine weiche Unterlage, um Beschädigungen an den Oberflächen zu vermeiden.
Montage
Die Montage erfolgt in wenigen Schritten:
- Stellen Sie sicher, dass alle Bauteile (P1, P2) und das Montagematerial (H1, H2, T1) vollständig sind.
- Platzieren Sie die Beine (P2) gemäß der Beschriftung am Korpus (P1).
- Verwenden Sie die Schrauben (H1) und Unterlegscheiben (H2) zur Befestigung der Beine.
- Ziehen Sie die Schrauben mit dem mitgelieferten Inbusschlüssel (T1) fest.

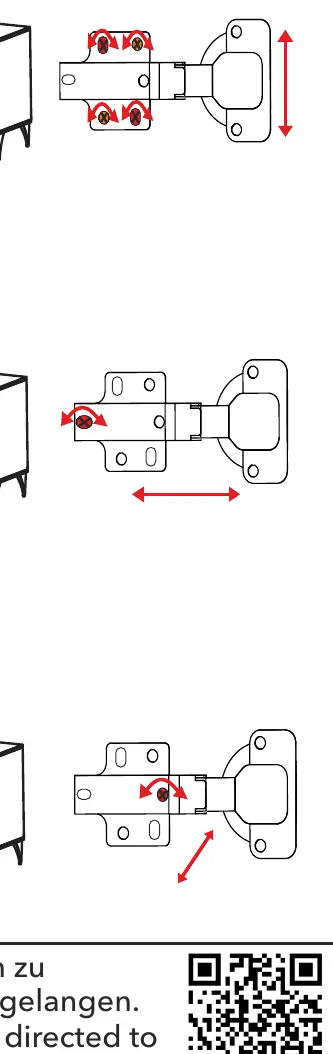

Einstellung der Türen
Sollten die Türen nicht korrekt schließen oder hängen, können Sie diese über die Scharniere justieren:
- Höheneinstellung: Lösen Sie die kleinen Schrauben am Scharnier, stellen Sie die Höhe ein und fixieren Sie die Schrauben im größeren Loch.
- Tiefeneinstellung: Nutzen Sie die hintere Schraube am Scharnier, um den Abstand der Tür zum Schrankkorpus zu verändern.
- Seitliche Ausrichtung: Verwenden Sie die vordere Schraube am Scharnier, um die Tür seitlich auszurichten, falls diese schief hängt.
Technische Daten und Sicherheit
- Maximale Belastung des Sideboards: 80 kg.
- Maximale Belastung pro Fachboden: 8 kg.
- Montage: Nur mit zwei Personen durchführen.
- Werkzeug: M5 Inbusschlüssel im Lieferumfang enthalten.
Praktische Hilfe
Typische Probleme
Die Tür hängt schief.
Verwenden Sie die vordere Schraube am Scharnier, um die Tür seitwärts auszurichten.
Der Abstand der Tür zum Korpus ist nicht korrekt.
Verwenden Sie die hintere Schraube am Scharnier, um die Tiefe der Tür einzustellen.
Die Türhöhe stimmt nicht.
Lösen Sie die kleinen Schrauben am Scharnier, passen Sie die Höhe an und ziehen Sie die Schrauben im größeren Loch wieder fest.
Vor der Verwendung
- Stellen Sie sicher, dass zwei Personen für die Montage verfügbar sind.
- Prüfen Sie, ob alle Teile (P1, P2, H1, H2, T1) vorhanden sind.
- Verwenden Sie eine weiche Unterlage, um Kratzer am Möbelstück zu vermeiden.
- Prüfen Sie die Belastungsgrenzen (max. 80 kg gesamt, 8 kg pro Fach).
Technische Daten in der Praxis
- Maximale Belastung
- Das Sideboard ist für ein Gesamtgewicht von 80 kg ausgelegt.
- Fachbodenbelastung
- Jeder Fachboden darf mit maximal 8 kg belastet werden.
- Schraubentyp
- M8*20mm Schrauben werden für die Montage der Beine verwendet.
Abbildungen und Diagramme
- Die Montage der Beine erfolgt durch Verschrauben der Teile P2 mit dem Korpus P1 unter Verwendung von H1 und H2.
- Die Türeinstellung erfolgt direkt an den Scharnieren mittels drei verschiedener Schrauben für Höhe, Tiefe und seitliche Ausrichtung.
