Bedienungsanleitung für den Immax 07543L NEO Smart Ultraschall-Füllstandssensor
Schnellstartanleitung für den Immax 07543L NEO Smart Füllstandssensor. Erfahren Sie, wie Sie das Gerät installieren, mit der Immax NEO PRO App koppeln, Alarmschwellen konfigurieren und Wartungshinweise beachten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieser Füllstandssensor nutzt Ultraschalltechnologie zur Überwachung von Flüssigkeitsständen. Die Installation erfordert eine Bohrung von 55 mm Durchmesser. Das Gerät muss senkrecht zur Flüssigkeitsoberfläche montiert werden, fernab von Einlässen oder Trennwänden, um Fehlmessungen durch Echos zu vermeiden. Die Konfiguration erfolgt ausschließlich über die Immax NEO PRO App.
Installation
Wählen Sie einen geeigneten Montageort. Bohren Sie ein Loch mit 55 mm Durchmesser. Platzieren Sie das Gerät so über dem Loch, dass die Ultraschallsensoren nicht blockiert werden. Legen Sie die Dichtung zwischen Sensor und Tank und befestigen Sie den Sensor mit Schrauben.
- Halten Sie den Sensor senkrecht zum Flüssigkeitsspiegel.
- Installieren Sie den Sensor entfernt vom Wassereinlass, um falsche Echos zu vermeiden.
- Vermeiden Sie die Installation in der Nähe von Trennwänden oder Hindernissen.
Kopplung mit der App
- Schließen Sie den Sensor an die Stromversorgung an.
- Aktivieren Sie den Kopplungsmodus durch Drücken der Taste für mindestens 5 Sekunden (LED blinkt).
- Öffnen Sie die Immax NEO PRO App und stellen Sie sicher, dass Bluetooth aktiviert ist.
- Klicken Sie auf das Plus-Symbol und wählen Sie Gerät hinzufügen.
- Geben Sie Ihre WLAN-Zugangsdaten ein, um den Vorgang abzuschließen.
Einstellungen
In der App können Sie folgende Parameter konfigurieren:
- Installationshöhe: Abstand vom Sensor zum Tankboden.
- Maximale Flüssigkeitstiefe: Maximale Höhe der Flüssigkeit im Tank.
- MAX/MIN Alarm: Schwellenwerte für die Alarmierung bei Über- oder Unterschreitung des Füllstands.
Wartung und Sicherheit
Reinigen Sie das Gerät nur mit einem weichen Tuch. Verwenden Sie keine aggressiven Chemikalien oder Lösungsmittel. Das Gerät darf nicht zerlegt werden, da Stromschlaggefahr besteht. Verwenden Sie ausschließlich das mitgelieferte Original-Netzteil.
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Gerät verbindet sich nicht mit dem WLAN
Prüfen Sie, ob die LED blinkt (Kopplungsmodus). Stellen Sie sicher, dass das Smartphone mit demselben 2,4-GHz-WLAN verbunden ist.
Falsche Messwerte
Stellen Sie sicher, dass der Sensor senkrecht montiert ist und sich keine Hindernisse oder Trennwände in der Nähe befinden, die Echos verursachen könnten.
Vor der Verwendung
- Bohrloch mit 55 mm Durchmesser vorbereiten
- Dichtung zwischen Sensor und Tank platzieren
- Immax NEO PRO App herunterladen und Konto erstellen
- Bluetooth am Smartphone aktivieren
- WLAN-Passwort bereithalten
Technische Daten in der Praxis
- Messbereich 0,1 m – 5 m
- Der Sensor kann Füllstände in einem Bereich von 10 cm bis 5 Metern erfassen.
- Betriebsstrom > 55 mA
- Erfordert eine stabile Stromversorgung über das mitgelieferte Netzteil.
Abbildungen und Diagramme

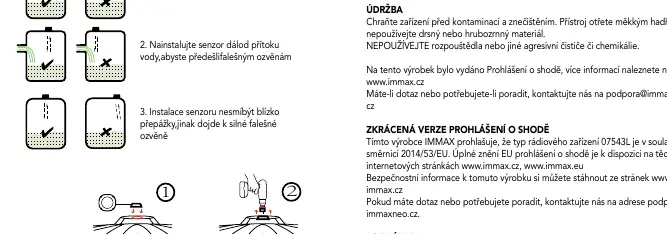

- Die Abbildungen zeigen die korrekte vertikale Ausrichtung des Sensors.
- Die Skizzen verdeutlichen die Montageposition fernab von Einlässen und Wänden zur Vermeidung von Echos.
Modellkompatibilität
- Erfordert ein 2,4-GHz-WLAN-Netzwerk (IEEE 802.11b/g/n).
- Nur für die Verwendung mit der Immax NEO PRO App vorgesehen.
