Bedienungsanleitung für Immax 07284L NEO LITE VARIABLE Smart LED-Deckenleuchte mit...
Schnellstartanleitung für die Immax 07284L und 07285L Smart LED-Deckenleuchte mit Ventilator. Enthält wichtige Hinweise zur Montage, zum Auswuchten der Flügel, zur Fernbedienungskopplung und zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Installation und den Betrieb der Immax NEO LITE VARIABLE Smart LED-Deckenleuchten (Modelle 07284L und 07285L). Die Leuchte ist für den Innenbereich konzipiert und erfordert eine fachgerechte Montage an einer Decke mit einer Tragfähigkeit von mindestens 45 kg. Bitte beachten Sie, dass das Gerät nicht für den Betrieb an einem Dimmschalter geeignet ist und nicht in feuchten oder nassen Räumen installiert werden darf.
Montage und Installation

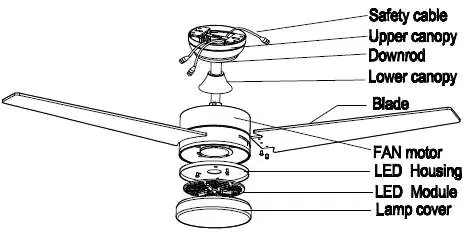

Die Installation muss gemäß den örtlichen elektrischen Vorschriften erfolgen. Stellen Sie sicher, dass der Ventilator ordnungsgemäß geerdet ist. Die Montage umfasst die Befestigung der Halterung an der Decke, die Montage der Flügel am Motor und den Anschluss der elektrischen Leitungen. Ein Sicherheitskabel muss ebenfalls installiert werden.
Auswuchten des Ventilators
Sollte der Ventilator während des Betriebs wackeln, kann dies durch ungleichmäßige Flügel verursacht werden. Gehen Sie wie folgt vor:
- Stellen Sie sicher, dass alle Flügel fest verschraubt sind.
- Verwenden Sie das mitgelieferte Auswucht-Set (Klip und Gewicht).
- Testen Sie die Stabilität, indem Sie den Klip an verschiedenen Flügeln anbringen, um den Bereich mit der stärksten Unwucht zu identifizieren.
- Bringen Sie das Ausgleichsgewicht an der Stelle an, an der der Klip die Schwingungen am stärksten reduziert hat.
Fernbedienung koppeln
Um die Fernbedienung mit dem Ventilator zu koppeln: Schalten Sie den Ventilator aus und wieder ein. Drücken Sie innerhalb von 30 Sekunden nach dem Einschalten für 5 Sekunden die Taste Fan/on off auf der Fernbedienung. Ein langer Piepton bestätigt die erfolgreiche Kopplung.
Reinigung und Wartung
Trennen Sie vor Reinigungsarbeiten immer die Stromzufuhr. Reinigen Sie die Oberfläche nur mit einem weichen, leicht feuchten Tuch. Vermeiden Sie den Kontakt interner Komponenten (insbesondere der Leiterplatte) mit Wasser und verwenden Sie keine scheuernden oder chemischen Reinigungsmittel.
Fehlerbehebung
Bei Geräuschen prüfen Sie, ob alle Schrauben fest angezogen sind. Ein leichtes Zittern des Ventilators ist normal und gilt nicht als Fehlfunktion. Wenn der Ventilator nicht startet, überprüfen Sie die Sicherungen und alle Kabelverbindungen.
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Ventilator wackelt
Überprüfen Sie den festen Sitz der Flügel und führen Sie bei Bedarf ein dynamisches Auswuchten mit dem mitgelieferten Set durch.
Ventilator macht Geräusche
Prüfen Sie, ob alle Schrauben fest angezogen sind. Neue Ventilatoren benötigen eine Einlaufzeit von einigen Tagen bei mittlerer oder hoher Drehzahl.
Ventilator startet nicht
Überprüfen Sie Sicherungen, Unterbrecher und alle elektrischen Kabelverbindungen.
Vor der Verwendung
- Stellen Sie sicher, dass die Decke ein Gewicht von 45 kg tragen kann.
- Prüfen Sie, ob die Stromversorgung AC 220-240V / 50Hz entspricht.
- Stellen Sie sicher, dass kein Dimmschalter verwendet wird.
- Prüfen Sie, ob ein Mindestabstand von 150 cm zwischen Flügelspitze und Wand eingehalten wird.
- Stellen Sie sicher, dass der Mindestabstand zwischen Flügeln und Boden 2,3 m beträgt.
Technische Daten in der Praxis
- Tragfähigkeit
- Die Decke muss für die Montage des Ventilators mindestens 45 kg tragen können.
- Betriebsdauer
- Die Leuchte ist für 6-10 Stunden täglichen Betrieb ausgelegt; 24-Stunden-Dauerbetrieb führt zum Garantieverlust.
Abbildungen und Diagramme

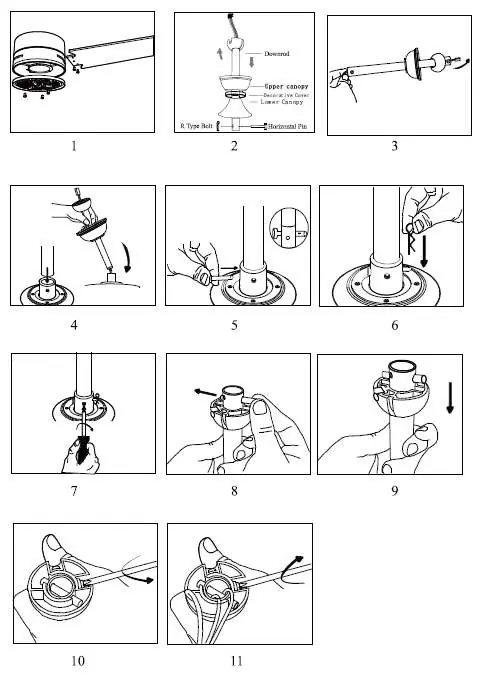

- Schritte 1-11: Detaillierte Montage der Ventilatorstange, des Gehäuses und der Flügel.

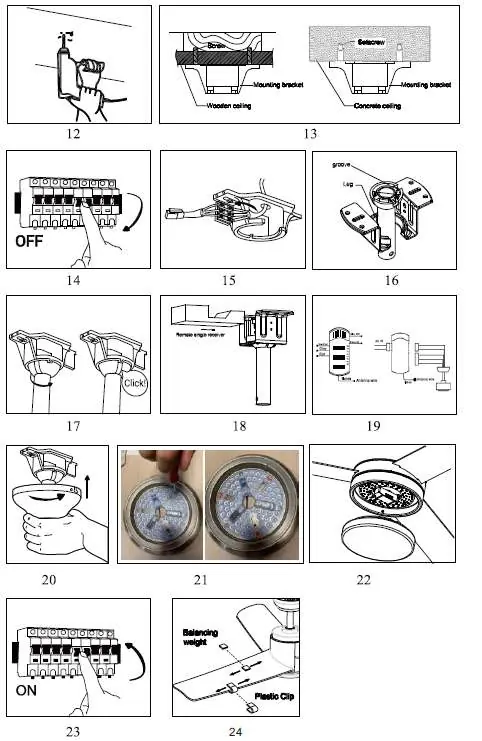

- Schritte 12-13: Montage der Halterung an Holz- oder Betondecken.
- Schritte 14-15: Elektrischer Anschluss und Verkabelung.
- Schritte 21-22: Montage des LED-Moduls und der Abdeckung.
- Schritt 24: Anwendung des Auswucht-Kits bei Unwucht.
Modellkompatibilität
- Protokoll: Tuya Wi-Fi.
- Nicht für den Betrieb an Dimmschaltern geeignet.
- Nur für den Innenbereich geeignet, nicht in feuchten oder nassen Räumen installieren.
