Bedienungsanleitung für IKEA SKOTAT USB-C-Ladegerät und Steckdosenleiste
Erfahren Sie, wie Sie das IKEA SKOTAT USB-C-Ladegerät und die Steckdosenleiste sicher installieren und verwenden. Enthält technische Daten, Ladeleistung und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das IKEA SKOTAT ist eine Kombination aus Steckdosenleiste und USB-C-Ladegerät. Es unterstützt Power Delivery (PD 3.0), Quick Charge (QC 4+) und Programmable Power Supply (PPS). Das Gerät ist für den Innenbereich in trockenen Umgebungen konzipiert. Bitte beachten Sie, dass kein USB-C-Kabel im Lieferumfang enthalten ist.
Installation und Montage
Das Gerät kann montiert werden. Befolgen Sie diese Schritte:
- Entfernen Sie die Abdeckkappen von den Montageöffnungen (Schritt 1).
- Markieren Sie die Bohrlöcher mit einem Abstand von 180 mm (7 Zoll) (Schritt 2).
- Befestigen Sie das Gerät mit geeigneten Schrauben an der gewünschten Oberfläche (Schritt 3).

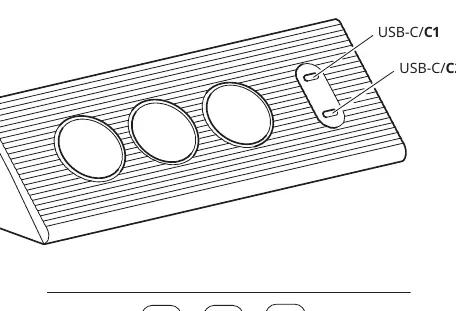

Verwendung der USB-C-Anschlüsse
Das Ladegerät verfügt über zwei USB-C-Anschlüsse, die gleichzeitig genutzt werden können:
- Ein USB-C-Anschluss in Gebrauch: Maximale Leistung von 45,0 W.
- Zwei USB-C-Anschlüsse in Gebrauch: Maximale Leistung von 22,0 W pro Anschluss.
Die Ladegeschwindigkeit wird durch das angeschlossene Gerät bestimmt. Es ist normal, dass sich Geräte während des Ladevorgangs erwärmen.
Sicherheitshinweise
- Verbinden Sie die Produkte nicht in einer Kette (hintereinander).
- Decken Sie das Produkt während des Gebrauchs nicht ab.
- Verwenden Sie das Produkt nur in trockenen Innenräumen.
- Verwenden Sie niemals beschädigte oder fehlerhafte USB-Kabel.
- Überlasten Sie das Produkt nicht.
- Trennen Sie das Gerät bei Nichtgebrauch von der Stromquelle.
Pflege und Wartung
Trennen Sie das Gerät vor der Reinigung von der Stromquelle. Wischen Sie das Produkt mit einem trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten oder Wasser zur Reinigung.
Technische Daten
- Modell: SKOTAT
- Typ: E2308-DE
- Eingang: 250V ~ 50Hz 16A Max. 3680W
- Ausgang: 250V ~ 50Hz 16A Max. 3680W
- Betriebstemperatur: 0°C bis 40°C
Herstellerinformationen
IKEA
Praktische Hilfe
Typische Probleme
Gerät lädt nicht oder langsam
Überprüfen Sie die Qualität und Länge des USB-C-Kabels. Stellen Sie sicher, dass das Kabel fest in den Anschluss eingesteckt ist.
Gerät wird während des Ladevorgangs warm
Dies ist ein normaler Vorgang. Die Geräte kühlen nach Abschluss des Ladevorgangs wieder ab.
Vor der Verwendung
- Prüfen Sie das Produkt auf sichtbare Schäden.
- Stellen Sie sicher, dass Sie ein kompatibles USB-C-Kabel besitzen (nicht enthalten).
- Wählen Sie einen trockenen Montageort im Innenbereich.
- Stellen Sie sicher, dass die Stromquelle für 250V/16A ausgelegt ist.
Technische Daten in der Praxis
- PD 3.0 / QC 4+ / PPS
- Schnellladestandards, die eine effiziente und optimierte Stromversorgung für kompatible Smartphones, Tablets und Laptops ermöglichen.
Abbildungen und Diagramme
- Die Montage erfordert einen Lochabstand von genau 180 mm.
- Die Abdeckkappen müssen vor der Montage der Schrauben entfernt werden.
Modellkompatibilität
- USB-C-Kabel ist nicht im Lieferumfang enthalten.
- Nur für IT-Geräte geeignet.
