Bedienungsanleitung für IKEA SKOTAT USB-C-Ladegerät und Steckdosenleiste
Schnellstartanleitung für das IKEA SKOTAT USB-C-Ladegerät und die Steckdosenleiste. Enthält Informationen zur Montage, USB-C-Leistungsdaten, Sicherheitshinweise und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das IKEA SKOTAT ist eine Steckdosenleiste mit integriertem USB-C-Ladegerät. Es ist für den Innenbereich in trockenen Umgebungen konzipiert. Das Gerät unterstützt Power Delivery (PD 3.0), Quick Charge (QC4+) und Programmable Power Supply (PPS). Bitte beachten Sie, dass das USB-C-Kabel nicht im Lieferumfang enthalten ist.
Sicherheitshinweise
- Nicht mehrere Produkte in einer Kette hintereinander schalten.
- Das Produkt während des Betriebs nicht abdecken.
- Das Kabel sollte während der Nutzung gerade liegen.
- Nur für IT-Geräte verwenden.
- Bei Beschädigungen das Produkt sofort entsorgen.
- Nicht in Wasser oder andere Flüssigkeiten eintauchen.
- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
Montage

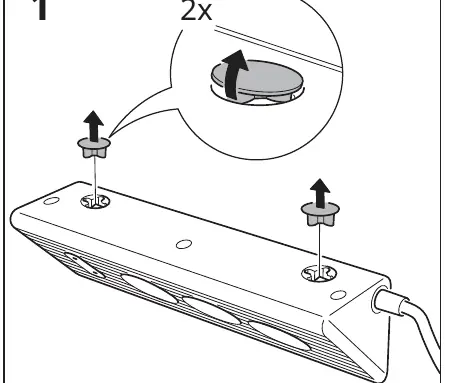

Das Gerät kann an Wänden oder unter Möbeln montiert werden. Entfernen Sie dazu die Abdeckkappen an der Oberseite des Gehäuses. Verwenden Sie Schrauben mit einem Abstand von 180 mm (7 Zoll) für die Befestigung.
USB-C-Funktionen

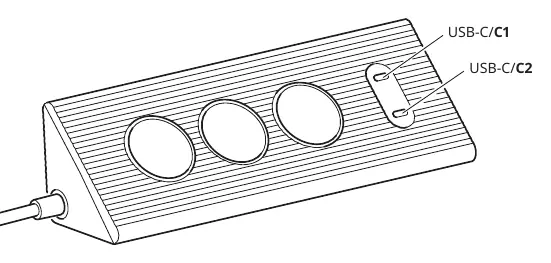

Das Gerät kann zwei Geräte gleichzeitig laden. Die Ausgangsleistung passt sich automatisch an:
- Ein USB-C-Anschluss in Gebrauch: max. 45,0 W.
- Zwei USB-C-Anschlüsse in Gebrauch: max. 22,0 W pro Anschluss.
Pflege und Wartung
Zum Reinigen das Gerät von der Stromquelle trennen und mit einem trockenen Tuch abwischen. Die Betriebstemperatur liegt zwischen 0 °C und 40 °C.
Technische Daten
Modell: SKOTAT. Eingang: 250V ~ 50Hz 16A Max. 3680W. Ausgang: 250V ~ 50Hz 16A Max. 3680W.
Herstellerinformationen
IKEA
Praktische Hilfe
Typische Probleme
Geräte werden während des Ladevorgangs warm.
Dies ist ein normaler Vorgang. Die Geräte kühlen nach dem vollständigen Aufladen wieder ab.
Ladevorgang ist langsam.
Die Ladegeschwindigkeit hängt von der Qualität und Länge des verwendeten USB-Kabels sowie dem angeschlossenen Gerät ab.
Vor der Verwendung
- Prüfen Sie das Produkt auf sichtbare Schäden.
- Stellen Sie sicher, dass das USB-C-Kabel intakt ist.
- Vergewissern Sie sich, dass die Umgebung trocken ist.
- Stellen Sie sicher, dass das Gerät nicht überlastet wird.
Technische Daten in der Praxis
- PD 3.0 / QC4+ / PPS
- Unterstützte Schnellladestandards für optimiertes Laden von Telefonen, Tablets und Laptops.
- 180 mm (7 Zoll)
- Erforderlicher Abstand zwischen den Befestigungsschrauben bei Wand- oder Möbelmontage.
Abbildungen und Diagramme
- Die Montageanleitung zeigt das Entfernen der Abdeckkappen vor der Befestigung.
- Die Diagramme illustrieren die Montage sowohl an der Wand als auch unter einer Tischplatte.
- Die Leistungsübersicht zeigt die Spannungs- und Stromstärken für verschiedene Ladeszenarien.
Modellkompatibilität
- Nur für IT-Geräte geeignet.
- USB-C-Kabel ist nicht im Lieferumfang enthalten.
- Nicht für den Außenbereich oder feuchte Umgebungen geeignet.
