Bedienungsanleitung iGear 120W Soundbar

Erfahren Sie, wie Sie Ihre iGear 120W Soundbar einrichten und bedienen. Diese Anleitung enthält Informationen zu Anschlüssen, Bluetooth-Kopplung, Wiedergabemodi und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Bedienfeld der Soundbar Seite 1 iGear 120W Soundbar System Seite 1

Wichtige Informationen aus der Anleitung

Diese Anleitung unterstützt Sie bei der Inbetriebnahme und Nutzung der iGear 120W Soundbar. Das System bietet eine Ausgangsleistung von 120W und unterstützt verschiedene Verbindungsarten wie Bluetooth 5.3, HDMI (ARC), optische Verbindung, USB und AUX. Bitte beachten Sie, dass USB-Speichermedien im FAT32-Format vorliegen müssen und eine Kapazität von maximal 32 GB aufweisen dürfen.

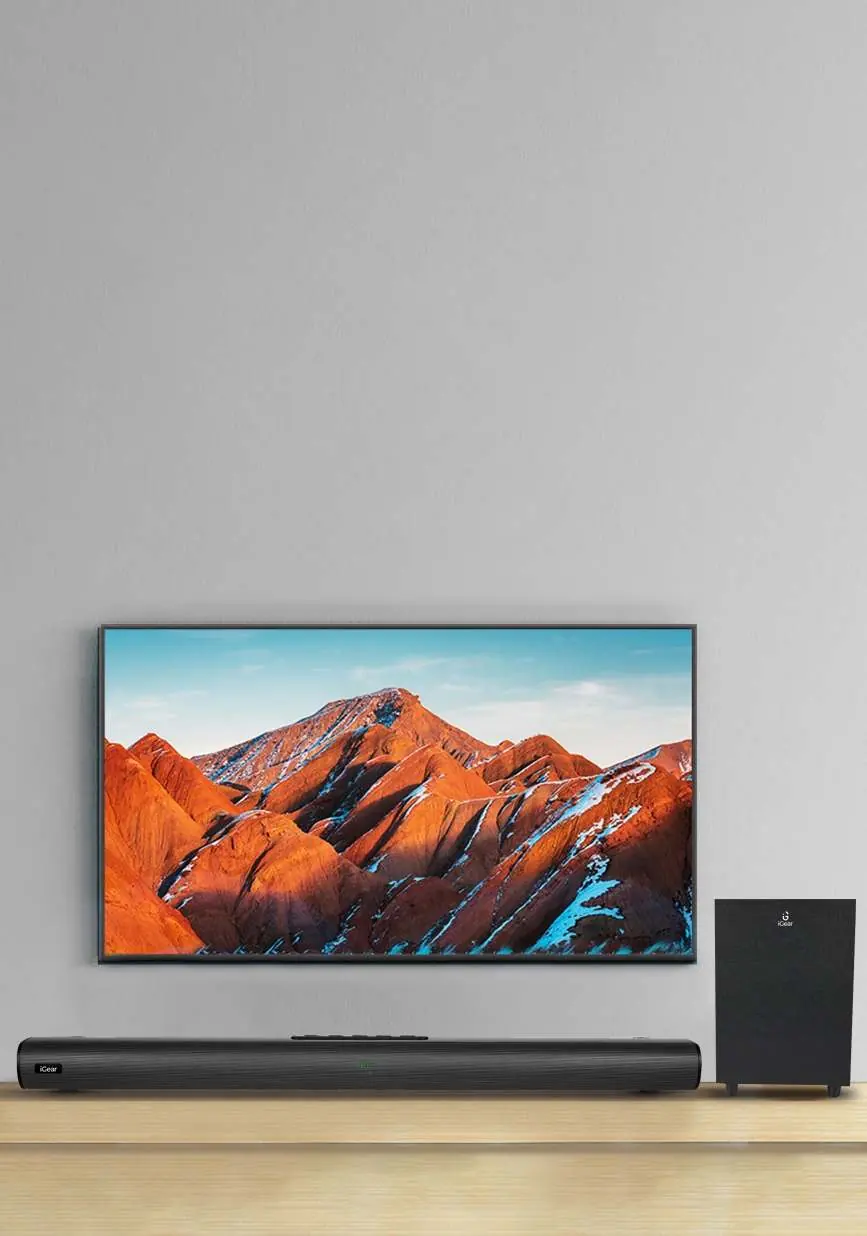

iGear 120W Soundbar System
iGear 120W Soundbar System

Anschlüsse und Installation

Die Soundbar verfügt über verschiedene Eingänge auf der Rückseite:

  • HDMI (ARC): Verbinden Sie kompatible Geräte mit einem HDMI-Kabel. Stellen Sie sicher, dass HDMI ARC am Fernseher als Audioausgang konfiguriert ist.
  • Optisch: Nutzen Sie ein optisches Kabel (nicht im Lieferumfang enthalten) für eine digitale Verbindung.
  • USB: Unterstützt die direkte Wiedergabe von MP3/WAV-Dateien.
  • AUX: Anschluss über ein 3,5-mm-Stereoklinkenkabel.
  • AC IN: Anschluss an die Stromversorgung (100-240V).

Bedienung und Steuerung

Die Steuerung erfolgt entweder über das Bedienfeld an der Oberseite der Soundbar oder über die mitgelieferte Fernbedienung:

Bedienfeld der Soundbar
Bedienfeld der Soundbar
  • Power/Mode: Kurz drücken zum Einschalten oder Moduswechsel (BT/USB/AUX/OPT/HDMI). Lange drücken zum Ausschalten.
  • BT: Kurz drücken für Bluetooth-Modus. Lange drücken zum Trennen der Verbindung.
  • Lautstärke/Titel: Nutzen Sie die Tasten VOL-/K und VOL+/M, um die Lautstärke anzupassen oder Titel zu überspringen.
  • Play/Pause: Startet oder pausiert die Wiedergabe.

Bluetooth und Wiedergabemodi

Um die Soundbar via Bluetooth zu verbinden, wählen Sie den BT-Modus. Die LED-Anzeige blinkt, bis eine Verbindung hergestellt wurde. Die Soundbar verbindet sich automatisch mit dem zuletzt gekoppelten Gerät, wenn dieses in Reichweite ist. Im USB-Modus unterstützt das Gerät die Funktionen zur Wiederholung einzelner Titel (ONE) oder aller Titel (ALL).

Equalizer-Einstellungen

Die Soundbar bietet drei voreingestellte Equalizer-Modi, die über die EQ-Taste auf der Fernbedienung ausgewählt werden können:

  • EQ1: Musik-Modus
  • EQ2: Film-Modus
  • EQ3: Nachrichten-Modus

Sicherheitshinweise

  • Setzen Sie das Gerät keinen hohen Temperaturen oder feuchten Umgebungen aus.
  • Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich bei Fehlfunktionen an den Kundendienst.
  • Trennen Sie das Gerät sofort vom Strom, wenn Flüssigkeiten eindringen oder das Gehäuse beschädigt ist.

Praktische Hilfe

Typische Probleme

Kein Ton bei HDMI-Verbindung

Stellen Sie sicher, dass HDMI ARC am Fernseher als Audioausgang gewählt ist und das Kabel korrekt sitzt.

Bluetooth-Verbindung schlägt fehl

Stellen Sie sicher, dass sich die Soundbar im Pairing-Modus befindet (LED blinkt) und sich das Quellgerät in Reichweite befindet.

USB-Stick wird nicht erkannt

Prüfen Sie, ob der USB-Stick im FAT32-Format formatiert ist und die Kapazität 32 GB nicht überschreitet.

Vor der Verwendung

  • Überprüfen Sie, ob alle Kabel (HDMI, optisch, AUX) fest in den Anschlüssen sitzen.
  • Stellen Sie sicher, dass die Stromversorgung (AC 100-240V) korrekt angeschlossen ist.
  • Prüfen Sie, ob das USB-Laufwerk im FAT32-Format vorliegt (max. 32GB).
  • Stellen Sie sicher, dass der Fernseher auf den korrekten Audioausgang (HDMI ARC) eingestellt ist.

Technische Daten in der Praxis

Bluetooth 5.3
Aktueller Standard für eine stabile und energieeffiziente drahtlose Verbindung.

Abbildungen und Diagramme

  • Das Bedienfeld an der Oberseite ermöglicht die Steuerung von Lautstärke, Wiedergabe und Moduswahl.
  • Die Rückseite bietet Anschlüsse für USB, optisches Kabel, HDMI und AUX.

Modellkompatibilität

  • USB-Speicher müssen im FAT32-Format formatiert sein.
  • Maximale USB-Kapazität beträgt 32 GB.
  • HDMI ARC erfordert ein kompatibles TV-Gerät.
