Bedienungsanleitung für den Ideal Lux Doge SP12 Kronleuchter

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für den Ideal Lux Doge SP12 Kronleuchter. Die Installation muss zwingend von einem qualifizierten Elektriker durchgeführt werden. Vor Beginn jeglicher Arbeiten muss die Stromzufuhr unterbrochen werden. Bitte bewahren Sie diese Anleitung für zukünftige Referenzzwecke auf.

Installation des Kronleuchters

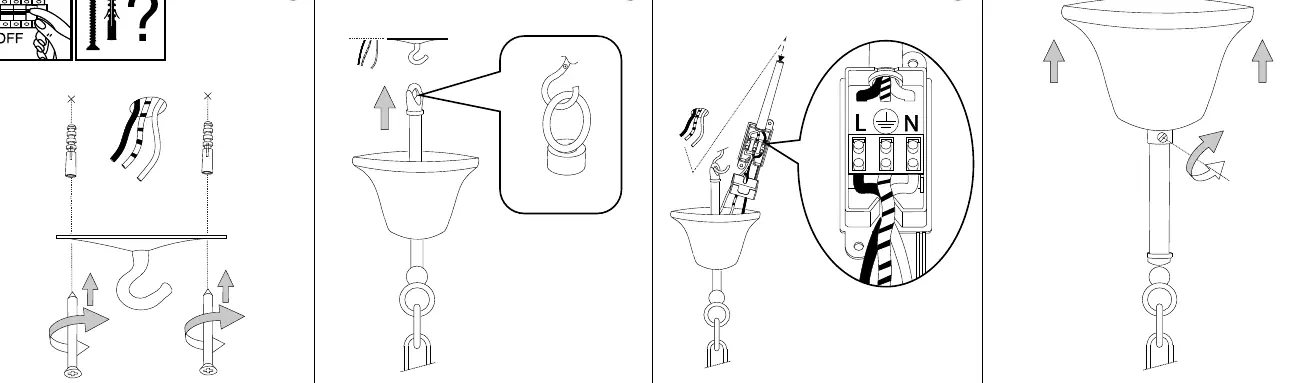

1. Vorbereitung: Schalten Sie den Strom am Sicherungskasten aus. Stellen Sie sicher, dass die Deckenbeschaffenheit das Gewicht der Leuchte tragen kann.
2. Montage der Halterung: Befestigen Sie die Montageplatte mit geeigneten Schrauben und Dübeln an der Decke.
3. Elektrischer Anschluss: Verbinden Sie die Kabel gemäß dem Schaltplan (L = Phase, N = Neutralleiter, Erdungssymbol = Schutzleiter). Achten Sie auf eine feste Verbindung der Klemmen.
4. Baldachin-Montage: Schieben Sie den Baldachin nach oben und fixieren Sie ihn an der Halterung.

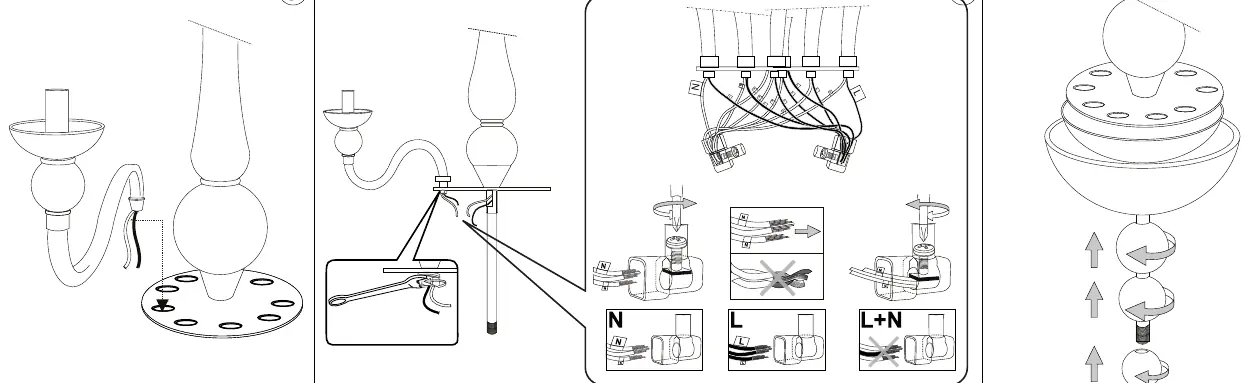

5. Arm-Montage: Montieren Sie die Leuchtenarme gemäß der Abbildung.
6. Verkabelung: Stellen Sie sicher, dass alle internen Kabel korrekt in den Klemmen sitzen und keine Kurzschlüsse verursachen.
7. Abschluss: Setzen Sie die Leuchtmittel ein und prüfen Sie den festen Sitz aller Komponenten.

Sicherheitshinweise

• Die Leuchte ist nur für den Innenbereich geeignet.
• Nicht für die direkte Montage auf normal entflammbaren Oberflächen geeignet.
• Halten Sie den auf dem Symbol angegebenen Mindestabstand zwischen Leuchtmittel und beleuchtetem Objekt ein.
• Verwenden Sie nur Leuchtmittel, die die angegebene maximale Wattzahl nicht überschreiten.
• Bei beschädigtem Schutzglas muss dieses sofort ersetzt werden.
• Die Leuchte darf nicht mit thermisch isolierendem Material abgedeckt werden.

Technische Daten

• Modell: Doge SP12
• Leuchtmittel: E14 max 12 x 40W / 240V
• Schutzklasse: IP20
