Icstation 108.0MHZ FM-Radio-Bausatz - Montage- und...

Schnellstartanleitung und Montageanleitung für den Icstation 108.0MHZ FM-Radio-Bausatz. Erfahren Sie, wie Sie das Radio zusammenbauen, löten und bedienen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Montage- und Bedienungsanleitung für den Icstation 108.0MHZ FM-Radio-Bausatz. Es handelt sich um ein DIY-Projekt, das vom Benutzer vollständig zusammengebaut werden muss. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Installationshinweise zu lesen und die notwendigen Werkzeuge (Lötkolben unter 50W, Lötzinn, Seitenschneider, Abisolierzange, Schraubendreher) bereitzuhalten. Achten Sie beim Löten darauf, die Bauteile nicht zu lange zu erhitzen (max. 1 Sekunde), um Schäden zu vermeiden, und achten Sie strikt auf die Polarität der Komponenten.

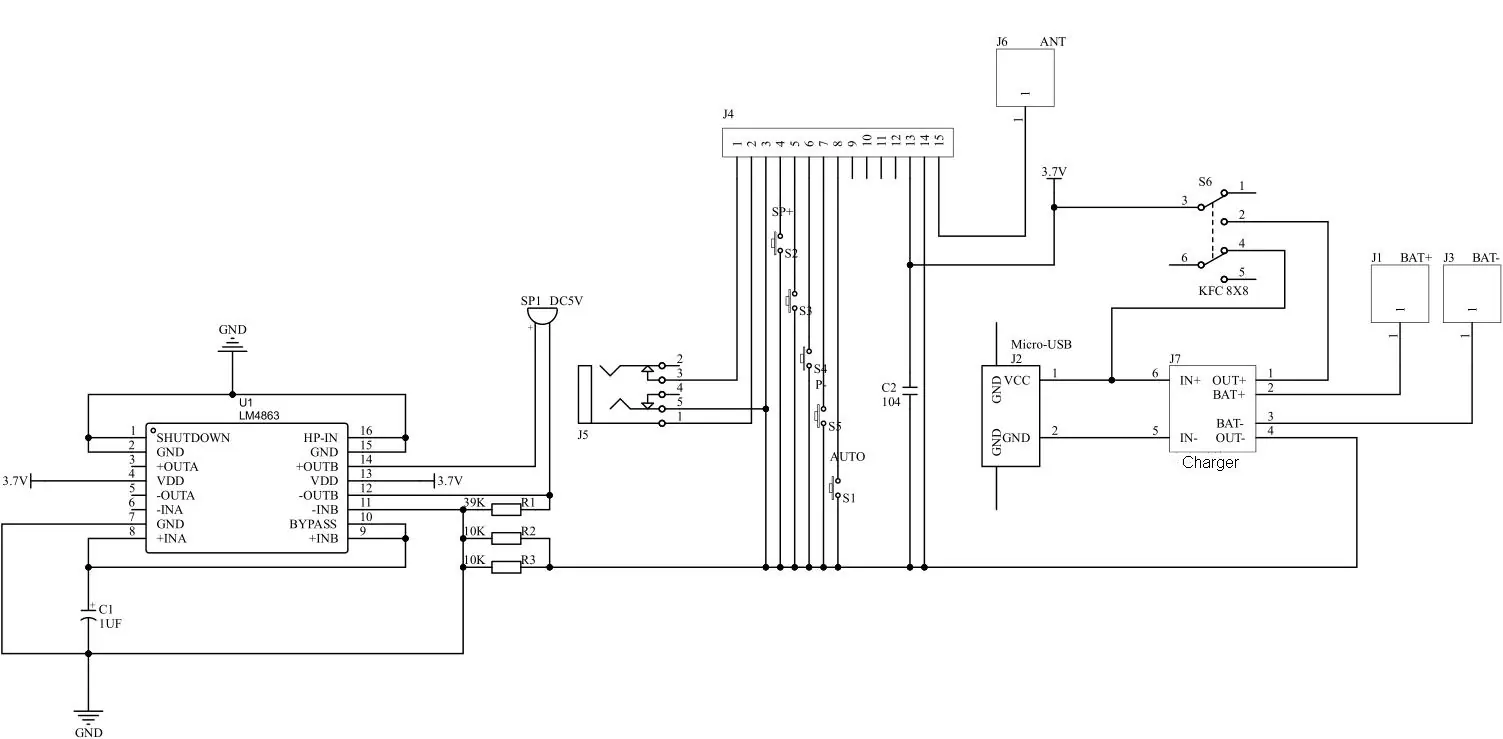

Schaltplan des FM-Radio-Bausatzes
Schaltplan des FM-Radio-Bausatzes

Technische Daten

  • Betriebsspannung: DC 3.0V-5.0V
  • Frequenzbereich: 76.0MHz-108.0MHz (Campus-Band aktivierbar)
  • Ausgangsleistung: 5W
  • Ausgangsimpedanz: 8 Ohm
  • Arbeitstemperatur: -40°C bis 85°C
  • Abmessungen (installiert): 114 x 97 x 31 mm

Bedienung

Das Radio verfügt über mehrere Tasten zur Steuerung:

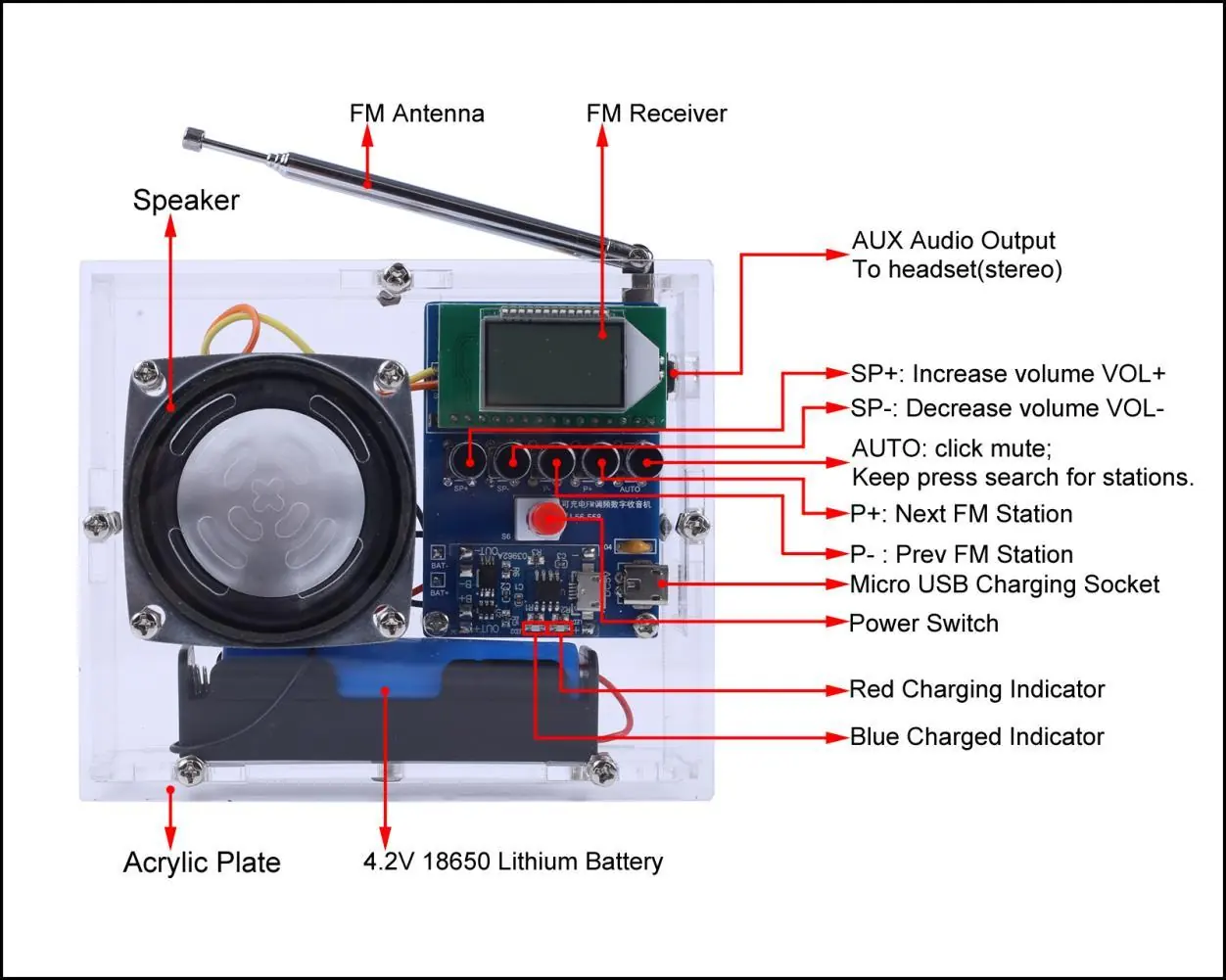

Übersicht der Bedienelemente und Anschlüsse
Übersicht der Bedienelemente und Anschlüsse
  • Power-Schalter: Ein- und Ausschalten der Stromversorgung.
  • AUTO-Taste: Gedrückt halten für automatischen Sendersuchlauf und Speicherung. Kurz drücken für Stummschaltung (Mute).
  • P+ / P-: Wechseln zwischen gespeicherten FM-Sendern.
  • SP+ / SP-: Lautstärkeregelung (V00 bis V30).
  • Campus-Band Modus: Halten Sie SP+ und SP- gedrückt, während Sie das Gerät einschalten. C1 auf dem Display bedeutet aktiviert, C0 deaktiviert.
  • Hintergrundbeleuchtung: Halten Sie P+ und P- gedrückt, während Sie das Gerät einschalten. B1 bedeutet dauerhaft an, B0 bedeutet Energiesparmodus (aus nach 20 Sekunden).

Montage und Installation

Die Montage erfolgt in 33 Schritten. Beginnen Sie mit der Bestückung der Platine (SMD-Bauteile wie LM4863 zuerst, dann Widerstände, Kondensatoren, Module und Buchsen). Achten Sie bei der Installation des FM-Empfängers und der Buchsen auf die korrekte Ausrichtung der Pins. Nach der elektronischen Bestückung erfolgt der mechanische Aufbau des Acrylgehäuses. Die Batterie (18650) muss korrekt gepolt angeschlossen werden, um Schäden an der Platine zu vermeiden.

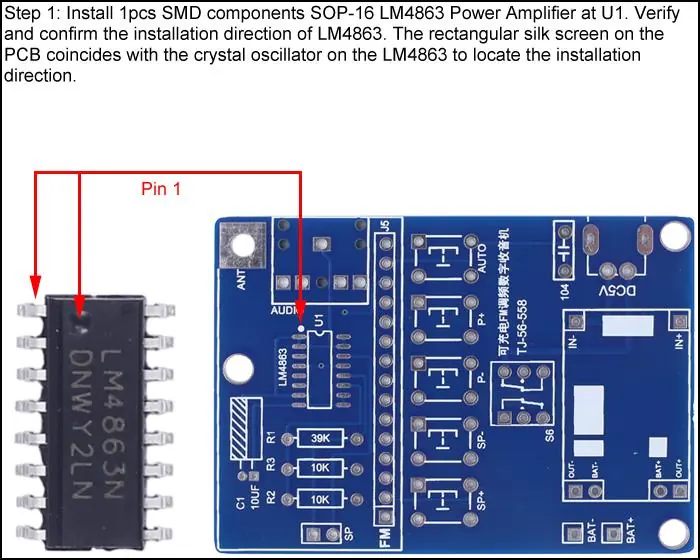

Installation des LM4863 Verstärkers
Installation des LM4863 Verstärkers

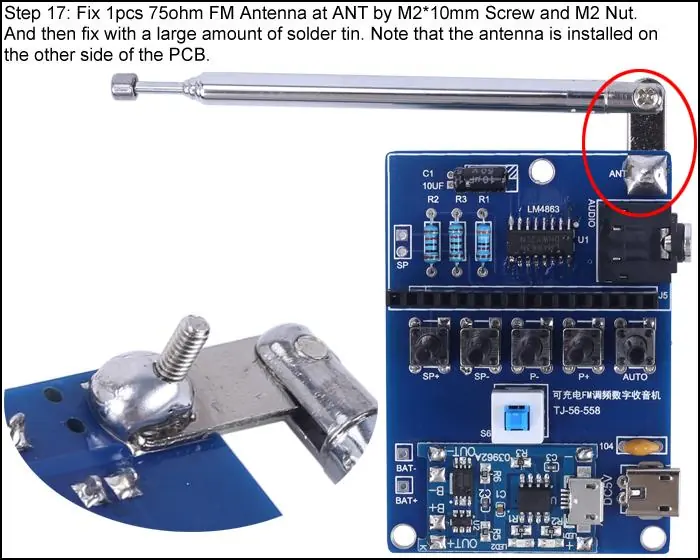

Installation der FM-Antenne
Installation der FM-Antenne

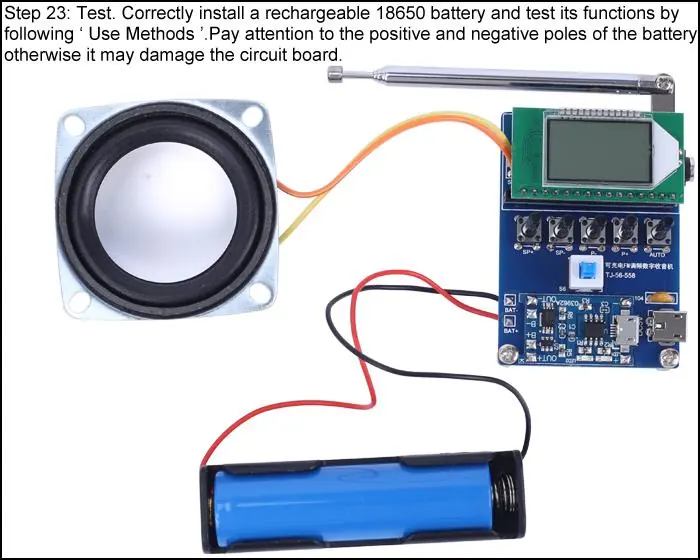

Anschluss der Batteriebox
Anschluss der Batteriebox

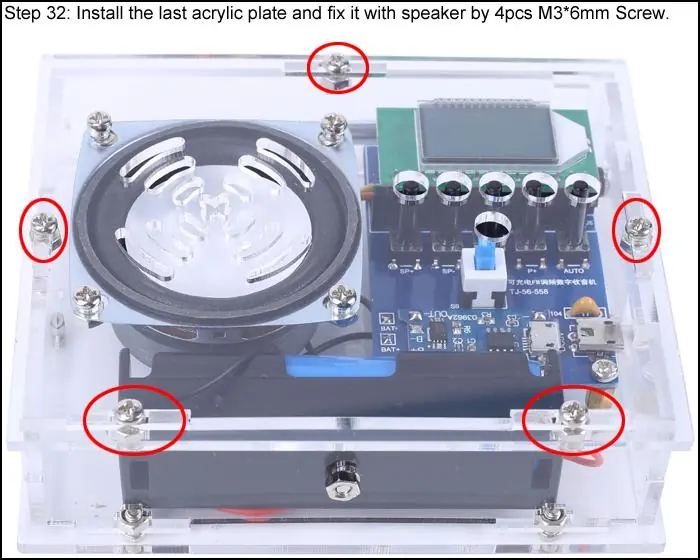

Abschließende Montage des Gehäuses
Abschließende Montage des Gehäuses

Fehlerbehebung und Hinweise

  • Ladevorgang: Während das Gerät über Micro-USB geladen wird (rote LED leuchtet, blau bei Abschluss), kann kein Radio gehört werden.
  • Audioausgabe: Das Gerät unterstützt Lautsprecher und Kopfhörer. Wenn Kopfhörer eingesteckt sind, wird der Lautsprecher automatisch deaktiviert.
  • Kurzschlüsse: Diese sind strikt zu vermeiden.
  • Statische Elektrizität: Tragen Sie beim Umgang mit den elektronischen Bauteilen idealerweise Antistatik-Handschuhe oder ein Antistatik-Armband.

Praktische Hilfe

Typische Probleme

Radio spielt nicht während des Ladevorgangs

Dies ist normal. Das Radio kann nicht betrieben werden, während der Akku geladen wird.

Lautsprecher gibt keinen Ton aus

Prüfen Sie, ob Kopfhörer an die AUX-Buchse angeschlossen sind. Der Lautsprecher wird bei eingesteckten Kopfhörern stummgeschaltet.

LED leuchtet nicht

Überprüfen Sie die Polarität der LED-Installation gemäß den Anweisungen.

Vor der Verwendung

  • Lötkolben (<50W) bereitstellen
  • Lötzinn (Rosin Core) und Werkzeug (Seitenschneider, Abisolierzange, Schraubendreher) bereitlegen
  • Polarität aller Bauteile vor dem Löten prüfen
  • Antistatik-Schutz (Handschuhe/Armband) tragen
  • Schaltplan und Bauteilliste prüfen

Technische Daten in der Praxis

Betriebsspannung
Das Gerät benötigt eine Spannung zwischen 3.0V und 5.0V DC.
Frequenzbereich
Standardmäßig 87.0-108.0MHz, erweiterbar auf 76.0-108.0MHz (Campus-Band).
Ausgangsleistung
Der integrierte Verstärker liefert 5W Leistung an den Lautsprecher.

Abbildungen und Diagramme

  • Der Schaltplan zeigt die Verbindungen zwischen dem LM4863 Verstärker, dem FM-Empfängermodul, der Stromversorgung und den Bedienelementen.
  • Die Montagebilder illustrieren die schrittweise Bestückung der Platine und den Zusammenbau des Acrylgehäuses.

Modellkompatibilität

  • Nur für 18650 Lithium-Batterien geeignet.
  • Lautsprecher wird bei Kopfhörernutzung automatisch stummgeschaltet.
