ICON 2.5 EXP Gewindefahrwerk für Toyota Tacoma (ab 2005)
Installationsanleitung für das ICON 2.5 EXP Gewindefahrwerk für Toyota Tacoma Modelle ab Baujahr 2005. Enthält technische Spezifikationen, Wartungshinweise und Einstellungsoptionen.
Inhaltsverzeichnis
Produktbeschreibung
Das ICON 2.5 EXP Gewindefahrwerk wurde speziell für den Toyota Tacoma (ab 2005) entwickelt, um die Fahrleistung und Einstellbarkeit zu optimieren. Die Stoßdämpfer sind ab Werk mit 250 PSI Stickstoff befüllt. Ein Entweichen dieses Drucks kann zu Fehlfunktionen führen und ist nicht durch die Garantie abgedeckt.
Installation
Die Installation erfordert fortgeschrittene mechanische Kenntnisse und sollte idealerweise in einer Fachwerkstatt durchgeführt werden. Die geschätzte Montagezeit beträgt 3 bis 4 Stunden.
- Sicherheit: Arbeiten Sie niemals unter einem Fahrzeug, das nur durch einen Wagenheber gestützt wird. Verwenden Sie immer geeignete Unterstellböcke.
- Vorbereitung: Entfernen Sie die vordere Unterfahrschutzplatte, die Stabilisatorverbindungen und die Querlenker, um den Zugang zu den Federbeinen zu ermöglichen.
- Federbeinausbau: Lösen Sie die oberen Befestigungsmuttern und die untere Schraube. Achten Sie darauf, die große mittlere Mutter am oberen Domlager nicht zu entfernen, um Verletzungen zu vermeiden.
- Federumbau: Verwenden Sie einen Federspanner, um die originale Feder zu entnehmen. Die Buchsen und der obere Gummi-Isolator werden für das ICON-System wiederverwendet.

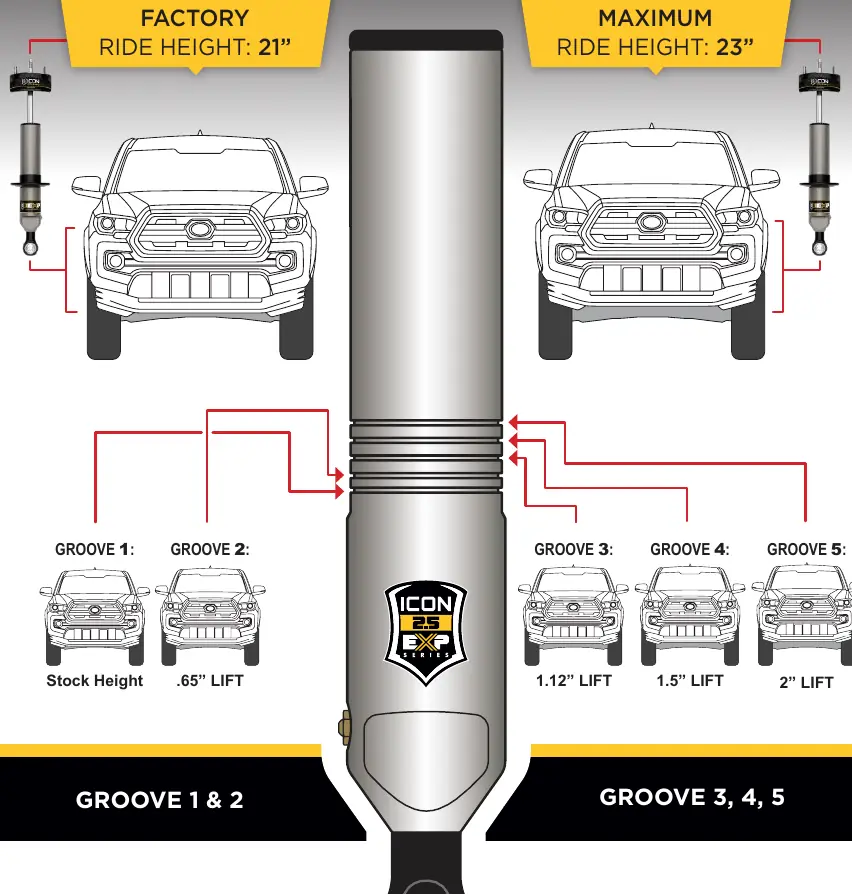

- Einstellung: Das System bietet verschiedene Nuten zur Höherlegung. Wählen Sie die gewünschte Nut für die Höherlegung (von Serienhöhe bis zu 2 Zoll Lift) und sichern Sie den Federteller mit dem mitgelieferten Sprengring.
- Montage: Achten Sie beim Einbau darauf, dass die Feder korrekt ausgerichtet ist. Modifizieren Sie bei Bedarf die ABS/Bremsleitungs-Halterungen, um Freiraum für das größere Gehäuse des EXP-Dämpfers zu schaffen.
Wartung
Um die Langlebigkeit der hochwertigen Stoßdämpfer zu gewährleisten, ist eine regelmäßige Wartung erforderlich:
- Reinigung: Entfernen Sie regelmäßig Schmutz, Schlamm und Streusalz mit milder Seifenlauge.
- Korrosionsschutz: Wachsen Sie die Zylinder jährlich mit Autowachs.
- Serviceintervalle: Je nach Einsatzgebiet (Straße, gemischt oder Gelände) sollten die Dämpfer alle 1.000 bis 40.000 Meilen zur werksseitigen Wartung eingeschickt werden.
- Stickstoff: Überprüfen Sie den Stickstoffdruck regelmäßig, insbesondere bei häufigem Geländeeinsatz.
