Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Ibell IBL M220-76 ist ein MMA-Inverter-Schweißgerät. Die Bedienung erfordert das korrekte Anschließen der Schweißkabel, das Einstellen des Schweißstroms basierend auf der Elektrodendicke und die Einhaltung strenger Sicherheitsvorkehrungen. S. 7, 11, 14

Wichtigste Schritte

Installation der Schweißkabel S. 11, 12
Einstellen des Schweißstroms S. 14, 15

Erste Inbetriebnahme

Gerät einschalten und Auto-Test abwarten. S. 8

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Thermal LED leuchtet

Gerät abkühlen lassen, Lüfter muss laufen.

S. 8

Wartung und Reset

Regelmäßige Reinigung mit Druckluft. S. 19

Technische Daten

Parameter	Wert	Hinweis	Seiten
Eingangsspannung	230V ±15%	Nennspannung	S. 7, 9
Wirkungsgrad	80%	Effizienz	S. 7, 9

Wo es im PDF steht

Sicherheitshinweise S. 3, 4, 5
Bedienelemente S. 7, 8
Installation S. 11, 12

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 7

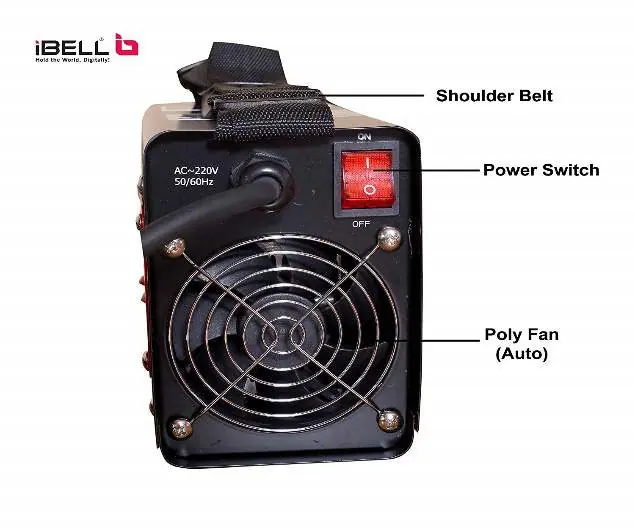

Seite 9

Seite 12

Seite 14

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die offizielle Bedienungsanleitung für das Ibell IBL M220-76 MMA-Inverter-Schweißgerät. Es enthält kritische Sicherheitsvorkehrungen, Installationsanweisungen, Betriebshinweise und Wartungsempfehlungen. Vor der Inbetriebnahme müssen alle Sicherheitsregeln gelesen werden, um Stromschläge, Brandgefahren und Verletzungen durch Lichtbögen zu vermeiden.

Sicherheitshinweise

Elektrische Sicherheit: Berühren Sie niemals stromführende Teile. Tragen Sie trockene, isolierende Handschuhe und Schutzkleidung.
Lichtbogenschutz: Tragen Sie einen Schweißhelm mit geeignetem Filter, um Augen und Haut vor UV- und Infrarotstrahlung zu schützen.
Brandschutz: Schweißen Sie nicht in der Nähe von brennbaren Materialien. Halten Sie einen Feuerlöscher bereit.
Belüftung: Sorgen Sie für ausreichende Belüftung, um gefährliche Schweißgase zu vermeiden.
Herzschrittmacher: Personen mit Herzschrittmachern sollten sich von Schweißbereichen fernhalten.

Produktbeschreibung und Bedienelemente

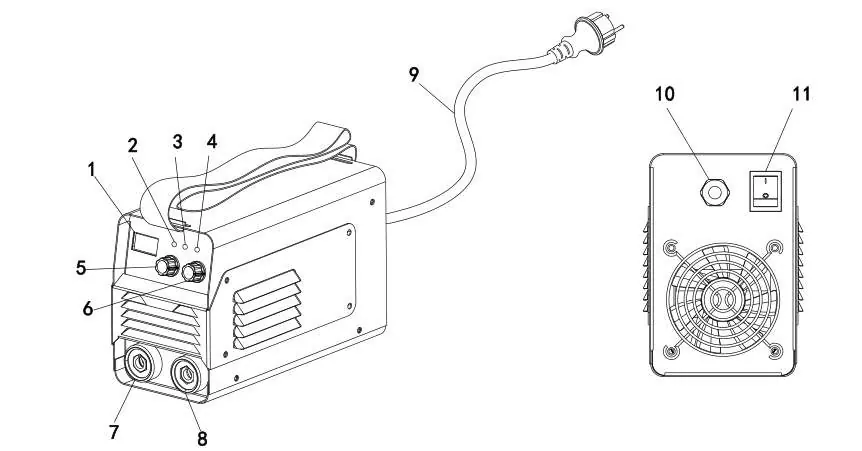

Das Gerät verfügt über ein digitales Display, einen Stromregler (Output Current Knob) und einen Arc-Force-Regler. Die Status-LEDs zeigen Betriebsbereitschaft, Überhitzung (Thermal LED) und Überlastung (QC LED) an. Der Lüfter arbeitet automatisch bei Bedarf.

Installation

Stellen Sie sicher, dass die Belüftungsöffnungen frei sind.
Verbinden Sie die Erdungsklemme (Grounding Clamp) direkt mit dem Werkstück.
Schließen Sie den Elektrodenhalter an den Plus- oder Minuspol an, je nach Schweißanforderung.
Verbinden Sie das Gerät mit einer geeigneten Stromquelle (1-Phasen AC 230V).
Stellen Sie sicher, dass alle Kabelverbindungen fest sitzen, um Spannungsabfälle und Hitzeentwicklung zu vermeiden.

Betrieb und Schweißtechniken

Der Schweißstrom sollte basierend auf der Elektrodendicke und dem Material gewählt werden. Beim Schweißen sollte die Elektrode in einem Winkel von 70-80° zum Werkstück geführt werden. Halten Sie den Lichtbogen kurz (ca. 1-1,5-facher Elektrodendurchmesser). Bei Überhitzung schaltet sich das Gerät automatisch ab; lassen Sie es eingeschaltet, damit der Lüfter die Komponenten kühlen kann.

Wartung und Pflege

Entfernen Sie regelmäßig Staub aus dem Gerät mit trockener Druckluft.
Überprüfen Sie regelmäßig Kabel, Stecker und den Elektrodenhalter auf Beschädigungen oder Rost.
Lagern Sie das Gerät an einem trockenen Ort bei Temperaturen zwischen 5°C und 30°C.
Führen Sie keine eigenmächtigen Reparaturen während der Garantiezeit durch.

Praktische Hilfe

Typische Probleme

Elektrode klebt am Werkstück

Mit einem festen Ruck lösen oder Stromstärke anpassen.

Überhitzung (Thermal LED leuchtet)

Gerät eingeschaltet lassen, damit der Lüfter die internen Komponenten abkühlen kann.

Instabiler Lichtbogen

Polarität prüfen, Kabelverbindungen festziehen, Stromstärke anpassen.

Schlechte Schweißnahtqualität

Vorschubgeschwindigkeit und Stromstärke überprüfen; sicherstellen, dass das Werkstück sauber ist.

Vor der Verwendung

Belüftungsöffnungen auf Blockaden prüfen.
Erdungsklemme direkt am Werkstück befestigen.
Schutzkleidung (Helm, Handschuhe) anlegen.
Stromversorgung und Erdung des Netzanschlusses prüfen.
Kabel auf Beschädigungen untersuchen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Eingangsspannung: 1-Phasen AC 230V ±15%.
Einschaltdauer (Duty Cycle): Verhältnis von Schweißzeit zu Pausenzeit in einem 10-Minuten-Zyklus.

Abbildungen und Diagramme

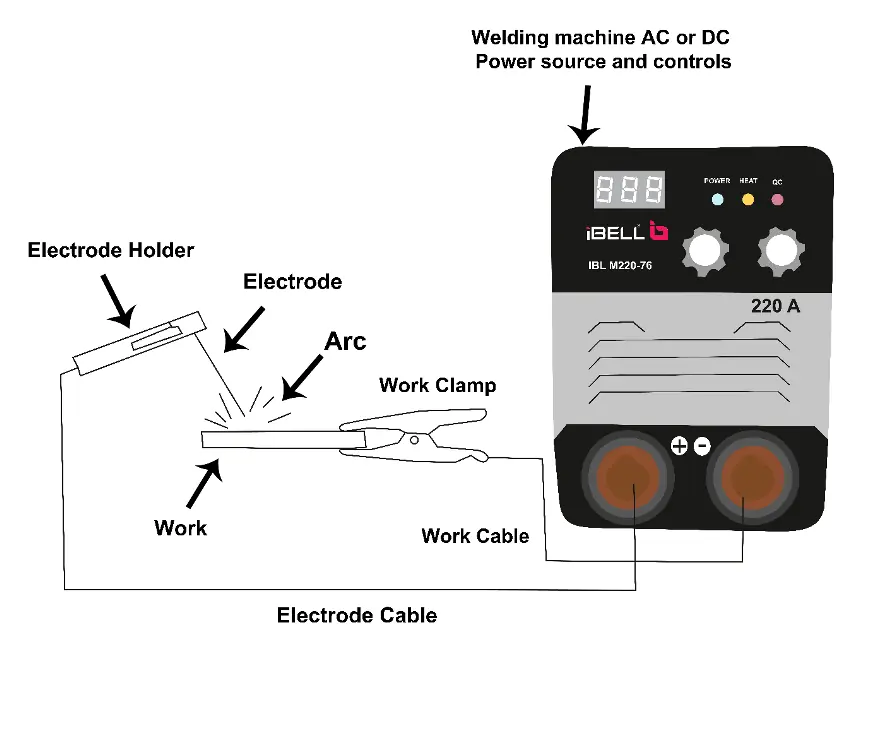

Das Diagramm auf Seite 12 zeigt den korrekten Anschluss von Elektrodenhalter und Erdungsklemme.

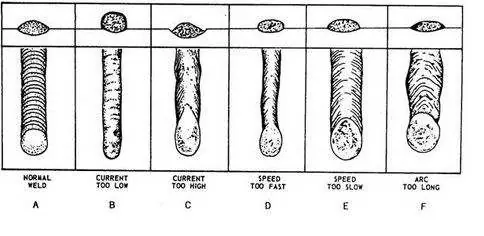

Die Vergleichstabelle auf Seite 14 hilft bei der Diagnose von Schweißfehlern basierend auf dem Nahtbild.

Modellkompatibilität

Geeignet für MMA-Schweißen mit umhüllten Elektroden.
Nicht für den Einsatz im Freien bei Regen geeignet.
