Installationsanleitung für die Hunter Perch Point 1-Light Wandleuchte
Erfahren Sie, wie Sie die Hunter Perch Point 1-Light Wandleuchte sicher installieren. Diese Anleitung enthält Schritte zur Montage, zum elektrischen Anschluss und zur Reinigung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Hunter Perch Point 1-Light Wandleuchte. Vor Beginn der Installation muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Die Leuchte muss zwingend geerdet werden. Sollte kein Erdungskabel vorhanden sein, muss die Installation sofort gestoppt und ein qualifizierter Elektriker hinzugezogen werden.
Vorbereitung der Installation
Entfernen Sie vorsichtig alle Teile aus der Verpackung. Demontieren Sie die alte Leuchte und die alte Montagehalterung. Befestigen Sie die neue Montageplatte (A) an der Anschlussdose. Die Montageschrauben (D) sollten so eingestellt werden, dass sie nach dem Durchführen durch die Rückplatte (F) etwa 5-6 mm herausragen, um die Hutmuttern (G) sicher befestigen zu können. Sichern Sie die Position durch Festziehen der Muttern (C).
Anschluss der Kabel
Es wird empfohlen, eine zweite Person zur Unterstützung beim Halten der Leuchte hinzuzuziehen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:
- Schwarz an Schwarz (stromführend)
- Weiß an Weiß (geerdet)
- Erdung an Erdung (grün oder Kupfer)
Verdrillen Sie die Kabelenden und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Verdrillungen in die gleiche Richtung zeigen. Wickeln Sie das Erdungskabel der Leuchte um die Erdungsschraube (E) und ziehen Sie diese fest.
Abschluss der Installation
Setzen Sie die Rückplatte (F) auf die Montageschrauben (D) und befestigen Sie diese mit den Hutmuttern (G), bis die Leuchte fest an der Wand anliegt. Setzen Sie ein Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen ein. Achten Sie darauf, die empfohlene Wattzahl nicht zu überschreiten. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Reinigung und Pflege
Behandeln Sie die Leuchte vorsichtig. Schalten Sie das Licht aus und wischen Sie die Leuchte mit einem sauberen, fusselfreien Baumwoll- oder Mikrofasertuch ab. Sprühen Sie Reinigungsmittel niemals direkt auf die Leuchte.
Herstellerinformationen
Hunter Fan Company
Praktische Hilfe
Typische Probleme
Stoppen Sie die Installation sofort und kontaktieren Sie einen qualifizierten Elektriker.
Passen Sie die Position der Montageschrauben (D) an, indem Sie die Muttern (C) lösen und die Schrauben weiter heraus- oder hineindrehen.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Alte Montagehalterung vollständig entfernen.
- Sicherstellen, dass ein Erdungskabel vorhanden ist.
- Leuchtmittel gemäß Spezifikation bereithalten (nicht enthalten).
- Werkzeuge bereitstellen: Leiter, Zange, Abisolierzange, Schraubendreher.
Technische Daten in der Praxis
- Montageschrauben-Überstand
- Sollte 5-6 mm betragen, um eine korrekte Befestigung der Hutmuttern zu gewährleisten.

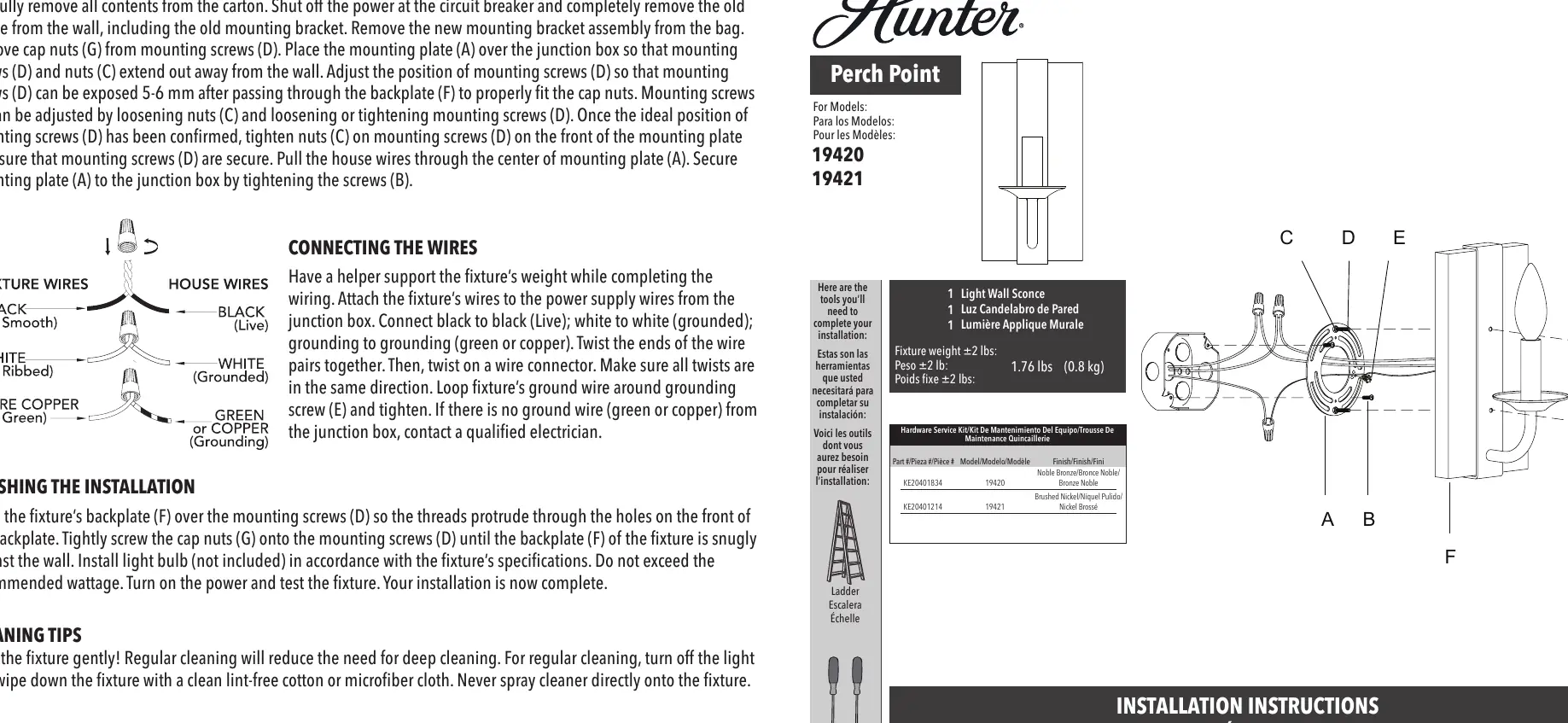

Abbildungen und Diagramme
- Die Abbildung zeigt die korrekte Verdrahtung: Schwarz an Schwarz, Weiß an Weiß, Erdung an Erdung.
- Die Buchstaben A-G kennzeichnen die Montageteile von der Montageplatte bis zur Hutmutter.
Modellkompatibilität
- Die Verkabelung muss den nationalen und lokalen elektrischen Vorschriften (ANSI/NFPA 70) entsprechen.
