Montageanleitung für Hubbardton Forge Brooklyn Multiport Rectangle 10lt Pendant 131205

Erfahren Sie, wie Sie die Hubbardton Forge Brooklyn Multiport Rectangle 10lt Pendant (131205) sicher montieren, verkabeln und die Leuchten sowie Gläser installieren. Diese Anleitung enthält detaillierte Schritte zur Deckenmontage und zum...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Explosionszeichnung der Baldachin-Montage (Abbildung 1) Seite 4 Anordnung der Leuchten und Kabel (Abbildung 2) Seite 6 Verkabelung der Litzenkabel Seite 7 Montage der Schirme und Gläser (Abbildung 4) Seite 8

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage und Installation der Hubbardton Forge Brooklyn Multiport Rectangle 10lt Pendant (Modell 131205). Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden. Stellen Sie sicher, dass der Strom am Hauptschalter vor Beginn der Arbeiten vollständig abgeschaltet ist. Die Leuchte muss an einem tragfähigen Bauteil der Decke befestigt werden; verlassen Sie sich nicht allein auf Dübel.

Lieferumfang

Der Lieferumfang umfasst unter anderem den Baldachin (A), die Abdeckplatte (B), Schrauben (C), Dübel (D), Sicherheitskabel (G), den Transformator (L), 10 Leuchten (O) mit Kabeln (K) und Greifern (J) sowie Zubehör für die Schirme (R) und Gläser (U). Leuchtmittel (T) sind nicht im Lieferumfang enthalten.

Montage des Baldachins

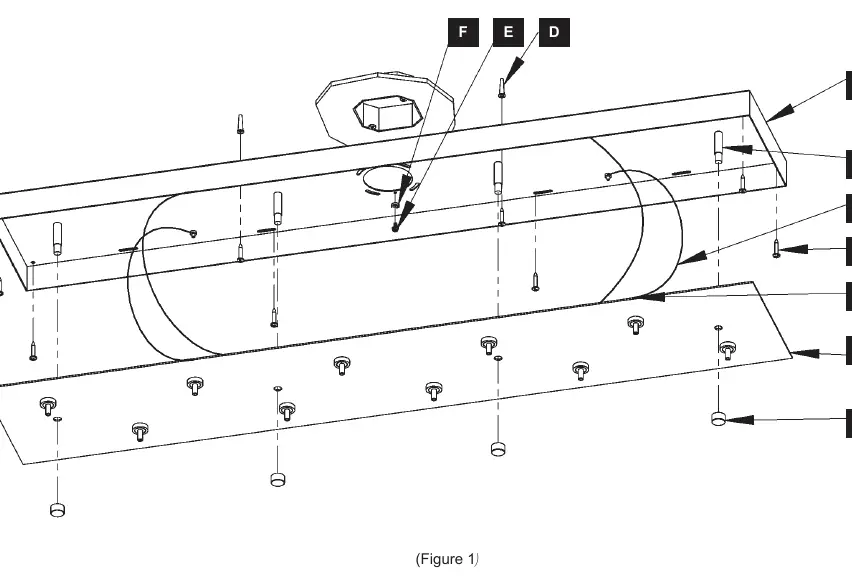

Explosionszeichnung der Baldachin-Montage (Abbildung 1)
Explosionszeichnung der Baldachin-Montage (Abbildung 1)
  1. Entfernen Sie die Kappen (N) von den Bolzen (I) und legen Sie die Abdeckplatte (B) beiseite.
  2. Positionieren Sie den Baldachin (A) an der Decke und markieren Sie die Befestigungslöcher.
  3. Bohren Sie 1/4" Löcher und setzen Sie die Dübel (D) ein.
  4. Führen Sie die Kabel durch den Baldachin und befestigen Sie diesen mit Maschinenschrauben (nicht enthalten) am Elektroanschlusskasten.
  5. Sichern Sie den Baldachin zusätzlich mit den Holzschrauben (C) an einem tragfähigen Bauteil der Decke.
  6. Hängen Sie die Abdeckplatte (B) mithilfe der Sicherheitskabel (G) vorübergehend auf, um die Verkabelung vorzunehmen.
  7. Verbinden Sie die Transformator-Kabel mit den Stromversorgungskabeln (Weiß zu Weiß, Schwarz zu Schwarz, Erdung zu Erdung).

Installation der Leuchten

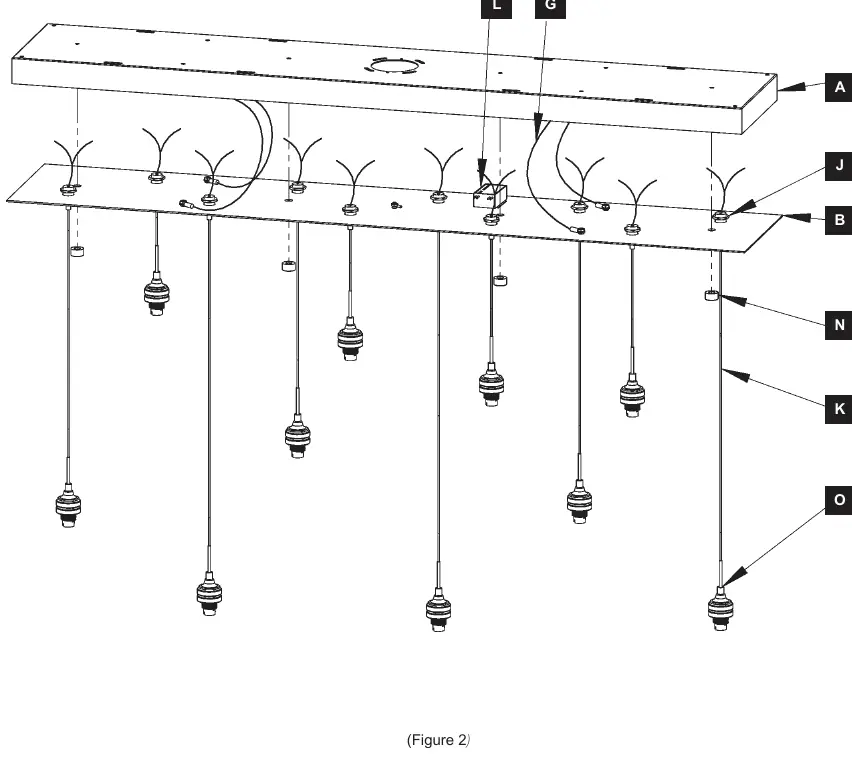

Anordnung der Leuchten und Kabel (Abbildung 2)
Anordnung der Leuchten und Kabel (Abbildung 2)
Verkabelung der Litzenkabel
Verkabelung der Litzenkabel
  1. Führen Sie die Kabel der Leuchten (O) durch die Greifer (J) in der Abdeckplatte (B).
  2. Verbinden Sie die Litzen- und Geflechtkabel der Leuchten gemäß dem Schaltplan (Abbildung 3) mit den mitgelieferten Verbindern (M) und dem Transformator (L).
  3. Richten Sie die Abdeckplatte (B) aus und sichern Sie diese mit den Kappen (N) auf den Bolzen (I).
  4. Stellen Sie die gewünschte Höhe der Leuchten ein, indem Sie das Kabel (K) in den Greifer (J) schieben oder den Plunger am Greifer drücken, um das Kabel zu lösen.

Installation der Schirme und Gläser

Montage der Schirme und Gläser (Abbildung 4)
Montage der Schirme und Gläser (Abbildung 4)
  1. Entfernen Sie die Muttern (S) vom Kragen (P).
  2. Schieben Sie den ersten Akzentschirm (R) über den Kragen (P) und sichern Sie ihn mit einer Mutter (S).
  3. Wiederholen Sie dies für den zweiten Schirm (R).
  4. Setzen Sie das Leuchtmittel (T) in die Fassung (Q) ein.
  5. Schrauben Sie das Glas (U) vorsichtig auf den Kragen (P).
  6. Wiederholen Sie den Vorgang für alle 10 Leuchten.
  7. Schalten Sie den Strom am Hauptschalter wieder ein.

Praktische Hilfe

Typische Probleme

Leuchte hängt schief oder auf falscher Höhe

Drücken Sie den Plunger am Greifer (J) und ziehen Sie vorsichtig am Kabel (K), um die Länge anzupassen.

Baldachin sitzt nicht fest an der Decke

Stellen Sie sicher, dass die Holzschrauben (C) in einem tragfähigen Bauteil der Decke verankert sind, nicht nur in der Deckenverkleidung.

Kein Licht nach der Installation

Überprüfen Sie die Verkabelung gemäß Abbildung 3. Stellen Sie sicher, dass alle Verbindungen (M) fest sitzen und keine blanken Drähte freiliegen.

Vor der Verwendung

  • Strom am Hauptschalter ausschalten.
  • Tragfähigkeit der Decke für das Gewicht der Leuchte prüfen.
  • Alle Komponenten gemäß Teileliste identifizieren.
  • Geeignete Werkzeuge (Bohrer, Schraubendreher, Hammer) bereitlegen.
  • Leuchtmittel (T) separat erwerben (nicht enthalten).

Technische Daten in der Praxis

Transformer (L)
Integrierte Komponente zur Spannungsregelung der Leuchten.

Abbildungen und Diagramme

  • Abbildung 1: Montage des Baldachins an der Decke.
  • Abbildung 2: Anordnung der Leuchten und Kabel im Baldachin.
  • Abbildung 3: Schaltplan für die Verkabelung der Leuchten mit dem Transformator.
  • Abbildung 4: Montage der Schirme und Gläser an der Fassung.

Modellkompatibilität

  • Die Installation muss durch einen lizenzierten Elektriker erfolgen.
  • Maximale Wattzahl der Leuchtmittel beachten.
  • Nur für die Montage an tragfähigen Deckenstrukturen geeignet.
