Bedienungsanleitung für horizont fence scout II Zaunprüfer 14151C

Erfahren Sie, wie Sie den horizont fence scout II (14151C) zur Fehlersuche an Elektrozäunen verwenden. Diese Anleitung enthält Informationen zur Inbetriebnahme, Batterieverbindung und Funktionsweise des Geräts.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Vor der ersten Inbetriebnahme des horizont fence scout II ist es zwingend erforderlich, die interne Batterie anzuschließen. Bitte beachten Sie hierzu den Abschnitt zum Batteriewechsel in der vollständigen Bedienungsanleitung.

Produktbeschreibung

Der fence scout II ist ein Zaunprüfer zur Fehlersuche an Elektrozäunen. Das Gerät besteht aus folgenden Komponenten:

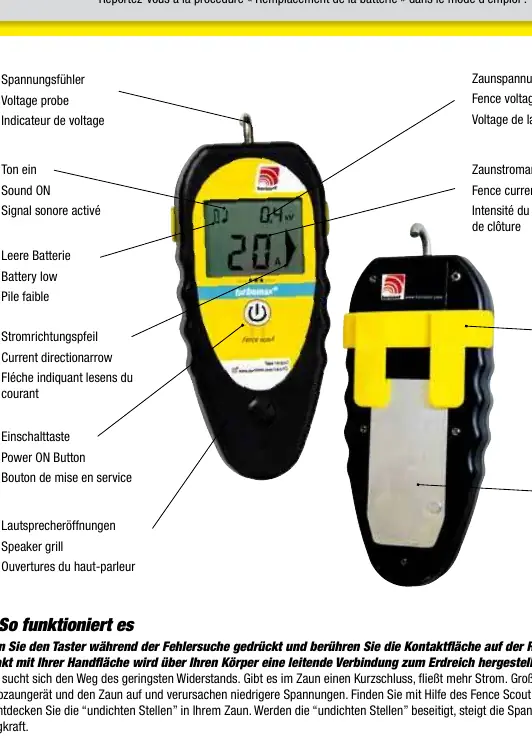

horizont fence scout II Komponentenübersicht

Spannungsfühler: Zur Messung der Zaunspannung.
Display: Zeigt Zaunspannung und Zaunstrom an.
Einschalttaste: Zum Aktivieren des Geräts während der Fehlersuche.
Kontaktfläche: Befindet sich auf der Rückseite und muss während der Messung berührt werden.
Stromrichtungspfeil: Zeigt die Richtung des Stromflusses an.
Gürtelbügel: Abnehmbarer Clip zur Befestigung.

Funktionsweise

Das Gerät hilft dabei, Leckagen (Kurzschlüsse) im Zaunsystem zu finden. Der Strom sucht sich immer den Weg des geringsten Widerstands. Wenn ein Kurzschluss vorliegt, fließt mehr Strom.

Vorgehensweise bei der Fehlersuche:

Halten Sie die Einschalttaste während der gesamten Fehlersuche gedrückt.
Berühren Sie die Kontaktfläche auf der Rückseite des Geräts mit Ihrer Handfläche. Dies stellt über Ihren Körper eine leitende Verbindung zum Erdreich her.
Verfolgen Sie den Stromfluss anhand der Anzeige und des Stromrichtungspfeils.
Lokalisieren Sie die "undichten Stellen" im Zaun.
Durch das Beseitigen der Leckagen steigt die Spannung im Zaun und somit seine Schlagkraft.

Praktische Hilfe

Typische Probleme

Niedrige Spannung am Zaun

Suchen Sie mit dem Fence Scout nach Stromflüssen, um 'undichte Stellen' (Kurzschlüsse) zu lokalisieren und zu beheben.

Gerät lässt sich nicht einschalten

Überprüfen Sie, ob die interne Batterie korrekt angeschlossen wurde.

Vor der Verwendung

Batterie vor der ersten Inbetriebnahme anschließen.
Gerät auf äußere Beschädigungen prüfen.
