Dieses Dokument dient als Einrichtungs- und Konfigurationshilfe für den Holybro Kopis Freestyle 4-Zoll FPV Quadcopter. Es enthält technische Spezifikationen der Komponenten, detaillierte Schaltpläne für die Verkabelung sowie Anweisungen zur Konfiguration in Betaflight. Bitte beachten Sie, dass für den Betrieb der HD-Version eine Aktivierung über den DJI Assistant 2 erforderlich ist.
Technische Übersicht

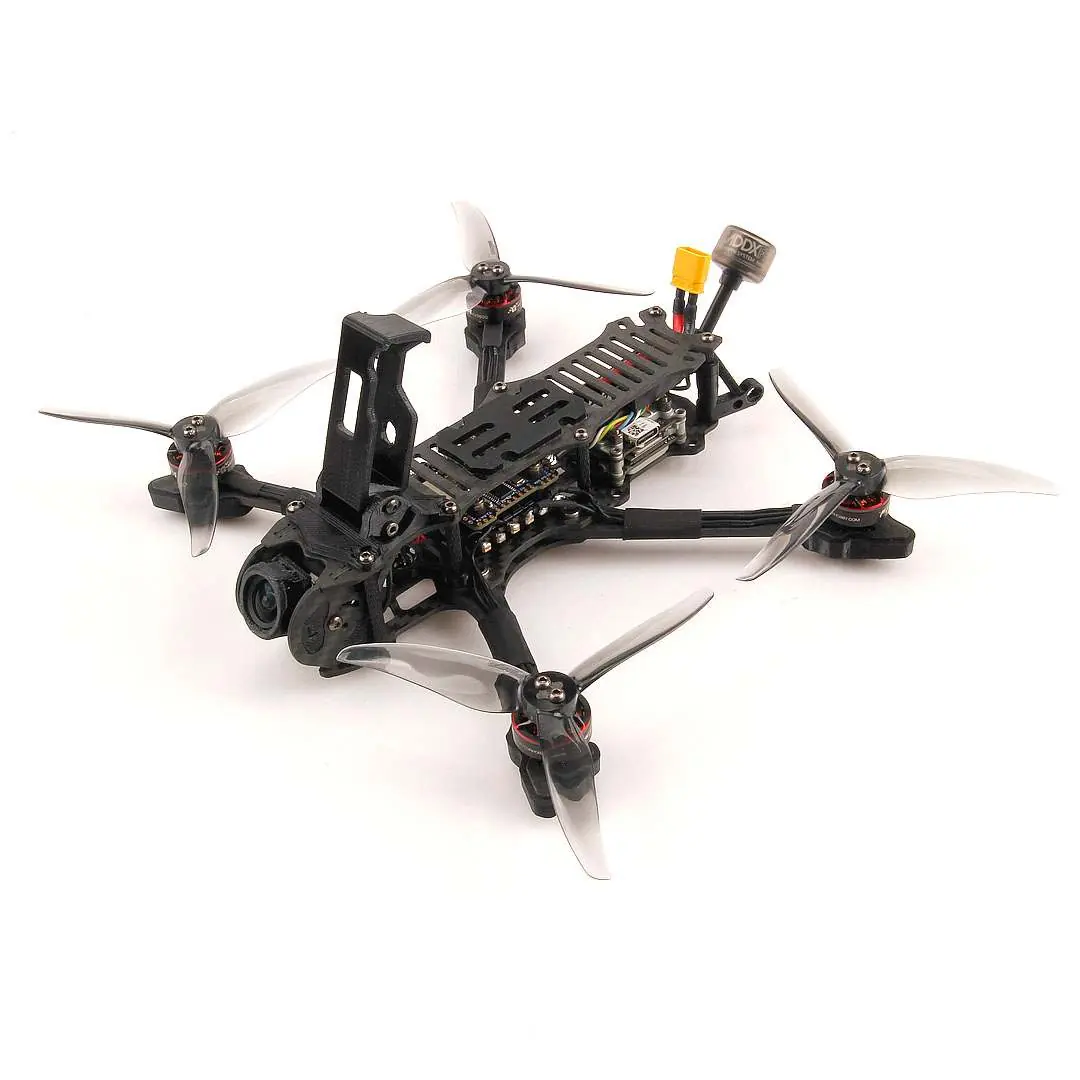

Der Quadcopter basiert auf einem 3k-Carbonfaser-Rahmen mit 180 mm Radstand. Zu den Hauptkomponenten gehören:
- Flight Controller: Kakute F7 mini V3
- ESC: Tekko32 F3 4in1 35A mini
- Motoren: F1404 KV3800
- Propeller: Gemfan Hurricane 4023-3
- Empfohlener Akku: 650~850mAh 4s
Verkabelung und Anschlüsse
Die Anleitung bietet spezifische Schaltpläne für verschiedene Konfigurationen:
- Digital HD Kamera: Anschluss des DJI Air Unit / Caddx Vista Kits.
- ESC: Anschluss über JST SH1.0 8-Pin Kabel.

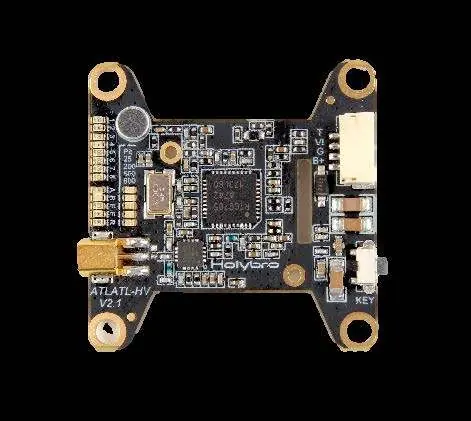

- 5.8G VTx: Anschluss des Atlatl HV Micro VTx.
- Analog FPV Kamera, Buzzer & LED: Detaillierte Pin-Belegung für die analoge Videoübertragung und Peripherie.
- Empfänger: Anschlussmöglichkeiten für TBS Crossfire und FrSky Empfänger.
Konfiguration der Naked GoPro
Für die Nutzung einer Naked GoPro Kamera sind spezifische Einstellungen in der Betaflight CLI erforderlich:
- Geben Sie folgende Befehle in die CLI ein: resource SERIAL_TX 4 NONE, resource PINIO 1 A00, set pinio_box = 40,255,255,255, save.

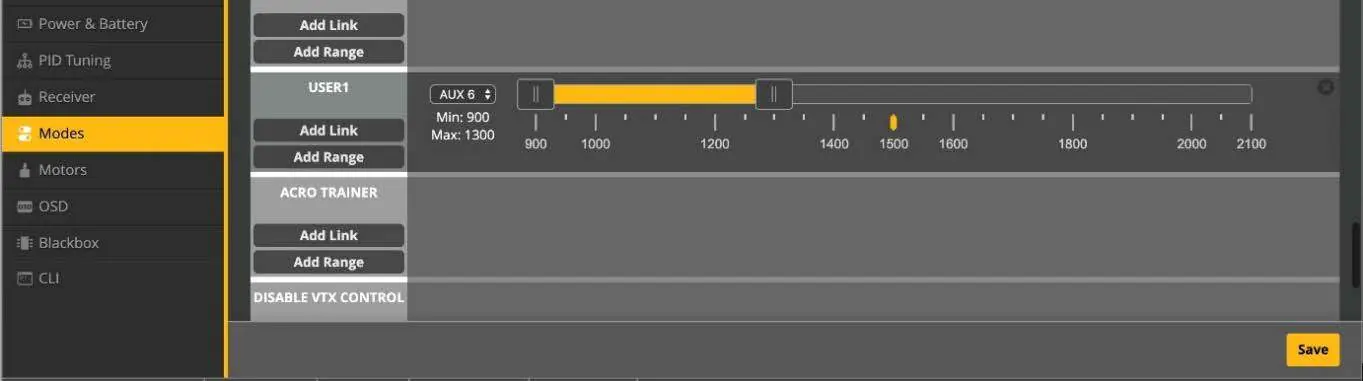

- Konfigurieren Sie im Bereich 'Modes' einen Modus für USER1 und weisen Sie diesen einem AUX-Kanal zu, um die Aufnahme über einen Schalter an der Fernsteuerung zu steuern.
Garantie und Support
Bei Defekten wenden Sie sich bitte an den Holybro Support unter [email protected]. Rücksendungen müssen in der Originalverpackung mit sämtlichem Zubehör erfolgen. Versandkosten für die Einsendung zur Prüfung oder Reparatur trägt der Benutzer.
Herstellerinformationen
Holybro
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die CLI-Befehle korrekt eingegeben wurden und der USER1-Modus einem AUX-Kanal zugewiesen ist.
Das Vista Kit muss vor dem ersten Flug über den DJI Assistant 2 aktiviert werden.
Bei Verwendung von 6S-Akkus ist ein externer Kondensator (1000uf 35v) zwingend erforderlich.
Vor der Verwendung
- Überprüfen Sie alle Lötstellen und Kabelverbindungen gemäß den Schaltplänen.
- Stellen Sie sicher, dass die Firmware des Flight Controllers aktuell ist.
- Aktivieren Sie das Vista Kit (nur HD-Version) über den DJI Assistant 2.
- Konfigurieren Sie den Empfänger in Betaflight (Ports-Tab und Receiver-Tab).
- Prüfen Sie, ob der richtige Akku (4s empfohlen) verwendet wird.
Technische Daten in der Praxis
- Smart Audio 2.0
- Protokoll zur Steuerung der VTx-Einstellungen direkt über die Fernsteuerung.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die korrekte Pin-Belegung für JST-Stecker.

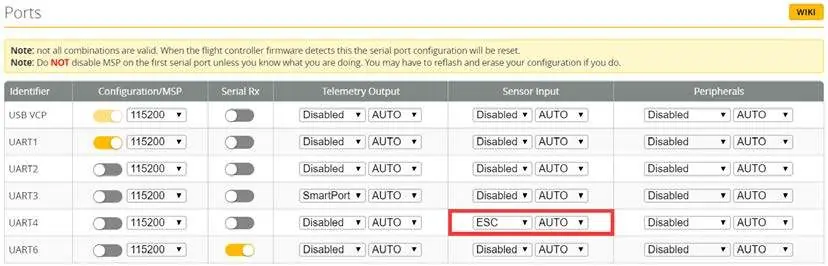

- Die Ports-Tab-Screenshots zeigen die notwendigen Einstellungen für UART-Konfigurationen.
- Die CLI-Befehle für die Naked GoPro sind spezifisch für die Pin-Zuweisung am Flight Controller.
Modellkompatibilität
- Unterstützt nur serielle Empfänger (SBUS, iBus, Spektrum, Crossfire).
- PPM- und PWM-Empfänger werden nicht unterstützt.
- Vista Kit erfordert DJI Assistant 2 für die Aktivierung.
