Bedienungsanleitung für das Hollyland SYSCOM 1000T Wireless Intercom System

Wichtige Informationen aus der Anleitung

Das Hollyland SYSCOM 1000T ist ein Vollduplex-Wireless-Intercom-System, das auf der DECT-Technologie basiert. Es bietet eine Reichweite von bis zu 300 Metern (1000ft) bei freier Sicht und unterstützt bis zu 8 Beltpacks gleichzeitig. Das System ist für den Einsatz in Studios, bei Live-Events, EFP, Webcasting und Filmproduktionen konzipiert.

Lieferumfang

Der Standard-Lieferumfang umfasst:

• 1x Basisstation
• 8x Beltpacks
• 9x Professionelle dynamische LEMO-Headsets
• 6x 1.9G High-Gain Antennen für die Basisstation
• 8x USB Typ-C Kabel
• 1x AC-Netzkabel
• 1x 3-Pin XLR Schwanenhalsmikrofon
• 2x Multi-Port USB-Ladegeräte

Installation der Basisstation

Die Basisstation kann in einem 1U-Rack montiert werden. Gehen Sie wie folgt vor:

1. Montieren Sie die Antennen an den dafür vorgesehenen Anschlüssen der Basisstation.
2. Schließen Sie das Schwanenhalsmikrofon an.
3. Verbinden Sie die Basisstation mit der Stromversorgung.

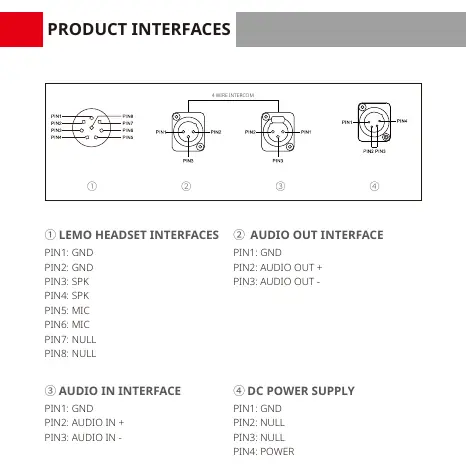

4. Bei Bedarf kann die Basisstation über die 4-Draht-Schnittstelle mit anderen Intercom-Systemen verbunden werden.

Beltpack-Bedienung und Menü

Um das Beltpack zu bedienen, halten Sie die "OK"-Taste für ca. drei Sekunden gedrückt, um das Hauptmenü aufzurufen. Wichtige Funktionen:

• Pair (Kopplung): Zur Registrierung eines Beltpacks. Verbinden Sie das Beltpack per USB-C Kabel mit der Basisstation und wählen Sie eine freie ID (1-8).
• Application: Wählen Sie zwischen "Quiet" (leise Umgebung) und "Noisy" (laute Umgebung), um die Hintergrundgeräuschunterdrückung anzupassen.
• Tally Set: Aktivieren oder deaktivieren Sie die TALLY-Anzeige auf dem Display.
• Brightness: Anpassung der Bildschirmhelligkeit.
• Battery: Anzeige des Akkustands, der verbleibenden Laufzeit und der Firmware-Version.

TALLY-Funktion

Die Basisstation verfügt über eine DB25-TALLY-Schnittstelle auf der Rückseite. Diese kann direkt mit einem Switcher verbunden werden. Wenn der Switcher ein Beltpack auswählt, leuchtet die entsprechende TALLY-Anzeige am Beltpack rot oder grün auf. Stellen Sie sicher, dass der Switcher-Typ korrekt konfiguriert ist und die Pegel (High/Low) am TALLY-Konverter korrekt eingestellt sind.

Fehlerbehebung

• Schlechte Audioqualität: Prüfen Sie den festen Sitz der Antennen. Stellen Sie sicher, dass sich das Beltpack innerhalb der Reichweite befindet. Vermeiden Sie die Verwendung von eigenen 3.5mm Headsets, da Impedanzunterschiede die Qualität mindern können.
• Beltpack-Info wird nicht angezeigt: Wenn "LOST" erscheint, prüfen Sie die Reichweite. Wenn "NULL" erscheint, ist die Kopplung verloren gegangen und muss neu durchgeführt werden.
• Kein Ton: Prüfen Sie, ob die "REMOTE MIC KILL"-Funktion an der Basisstation aktiviert ist. Stellen Sie sicher, dass das Beltpack nicht auf "MUTE" geschaltet ist.

Technische Daten

• Frequenzband: 1.9GHz
• Reichweite: 300m (zwischen Basisstation und Beltpack)
• Stromversorgung Basisstation: 10-20V DC oder 100-240V AC
• Akkulaufzeit Beltpack: > 8 Stunden
• Betriebstemperatur: 0 bis +45°C (Basisstation), 0 bis +40°C (Beltpack)

Sicherheitshinweise

Platzieren Sie die Beltpacks nicht auf Heizgeräten, Kochgeräten oder in der Nähe von Hochdruckbehältern, um eine Überhitzung oder Explosion des Akkus zu vermeiden. Verwenden Sie ausschließlich das mitgelieferte Originalzubehör (Ladegeräte, Kabel, Akkus).
