Installations- und Wartungshandbuch für Hisense Hi-Therma Wärmepumpe Außeneinheit
Detailliertes Installations- und Wartungshandbuch für die Hisense Hi-Therma Wärmepumpe Außeneinheit. Enthält Anweisungen zur Montage, elektrischen Verkabelung, Inbetriebnahme und technischen Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für die Installation und Wartung der Hisense Hi-Therma Wärmepumpen-Außeneinheit. Da das Gerät mit dem Kältemittel R32 betrieben wird, ist die Einhaltung strenger Sicherheitsvorschriften zwingend erforderlich. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. Vor der Inbetriebnahme müssen alle elektrischen Anschlüsse, Rohrleitungen und der Wasserkreislauf gemäß den Anweisungen geprüft werden.
Sicherheitshinweise
- Kältemittel R32: Das Gerät enthält R32, ein leicht entzündbares Kältemittel. Arbeiten am Kältekreislauf dürfen nur in gut belüfteten Bereichen ohne Zündquellen durchgeführt werden.
- Installation: Stellen Sie sicher, dass das Gerät an einem Ort installiert wird, der ausreichend belüftet ist und keine Zündquellen (offene Flammen, Gasgeräte) aufweist.
- Wartung: Vor Wartungsarbeiten muss das Gerät spannungsfrei geschaltet werden.
Installation
Die Außeneinheit muss auf einem stabilen Untergrund installiert werden. Achten Sie auf die Einhaltung der Mindestabstände zu Wänden und Hindernissen, um eine ausreichende Luftzirkulation zu gewährleisten. Die Rohrleitungen müssen fachgerecht isoliert und angeschlossen werden, um Wärmeverluste und Kondensatbildung zu vermeiden.
Elektrische Anschlüsse
Die Verkabelung muss gemäß den nationalen und lokalen Vorschriften erfolgen. Das Handbuch enthält detaillierte Schaltpläne für die Stromversorgung und die Steuerung. Achten Sie besonders auf die korrekte Einstellung der DIP-Schalter auf der PCB1 und PCB7, um die spezifischen Funktionen des Systems zu konfigurieren.
Inbetriebnahme
Vor dem ersten Start ist eine gründliche Prüfung erforderlich:
- Überprüfen Sie, ob alle elektrischen Anschlüsse fest sitzen und korrekt geerdet sind.
- Stellen Sie sicher, dass der Wasserkreislauf vollständig gefüllt und entlüftet ist.
- Führen Sie den Entlüftungszyklus gemäß den Anweisungen durch.
- Prüfen Sie den Wasserdruck und stellen Sie sicher, dass keine Leckagen vorhanden sind.
Technische Daten
Das Handbuch enthält umfangreiche Tabellen mit technischen Parametern für verschiedene Modelle (AHZ-100HCDS1 bis AHZ-160HEDS1), einschließlich Heizleistung, Leistungsaufnahme und COP-Werten bei unterschiedlichen Außentemperaturen.
Praktische Hilfe
Typische Probleme
Kältemittelleckage
Sofort alle Zündquellen entfernen, den Bereich lüften und einen qualifizierten Techniker rufen.
Wasserdruckfehler
Überprüfen Sie den Wasserkreislauf auf Leckagen und füllen Sie Wasser nach, bis der Druck im Bereich von 1 bis 2,5 bar liegt.
System startet nicht
Überprüfen Sie die Stromversorgung, die Sicherungen und ob die DIP-Schalter korrekt konfiguriert sind.
Vor der Verwendung
- Installationsraum auf ausreichende Belüftung prüfen.
- Stromversorgung und Erdung verifizieren.
- Rohrleitungen auf Dichtheit und Isolierung prüfen.
- Wasserkreislauf vollständig füllen und entlüften.
- DIP-Schalter-Einstellungen gemäß Modell prüfen.
- Sicherstellen, dass keine Hindernisse den Luftstrom blockieren.
Abbildungen und Diagramme
- Schaltpläne für PCB1 und PCB7 zur Konfiguration der DIP-Schalter.
- Hydraulikschema für den Anschluss von Heizung und Warmwasser.

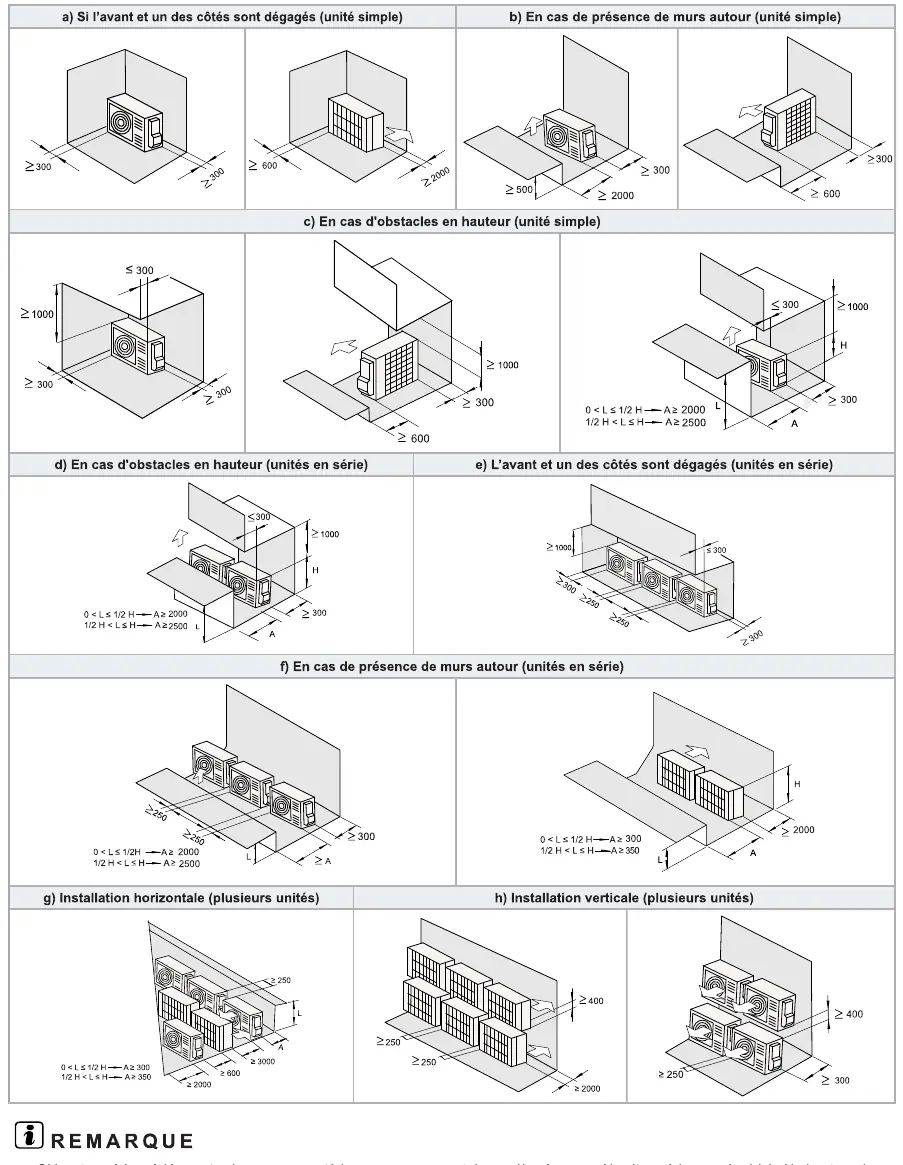

- Installationsabstände für die Außeneinheit.
- Diagramm des Entlüftungszyklus.
Modellkompatibilität
- Nur für den Betrieb mit Wasser-Luft-Systemen geeignet.
- Nicht mit Inneneinheiten anderer Hersteller kombinieren.
- Erfordert ein kompatibles Steuerungssystem.
