Installationsanleitung für Hilti 100x X-FC 20-25 MX Befestigungselement
Erfahren Sie, wie Sie das Hilti 100x X-FC 20-25 MX Befestigungselement korrekt in Beton installieren. Diese Anleitung enthält visuelle Schritte für die Montage mit verschiedenen Hilti-Geräten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Hilti 100x X-FC 20-25 MX ist ein Befestigungselement für nicht-strukturelle Anwendungen in Beton. Es dient ausschließlich der Positionierung und besitzt keine Lastaufnahme-Zertifizierung. Die Installation muss gemäß den Sicherheitsvorschriften und unter Verwendung der korrekten Werkzeuge erfolgen.
Installationsmethoden

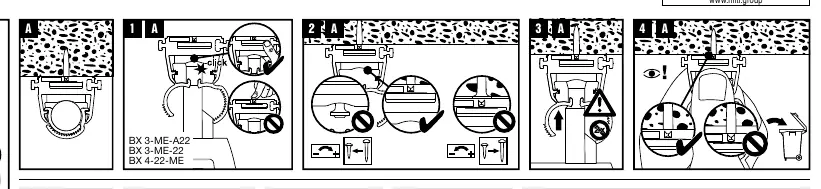

Methode A: Direkte Montage mit Hilti-Geräten
Diese Methode ist für die Verwendung mit den Hilti-Geräten BX 3-ME-A22, BX 3-ME-22 und BX 4-22-ME vorgesehen. Das Befestigungselement wird direkt in den Untergrund geschossen, bis es hörbar einrastet.

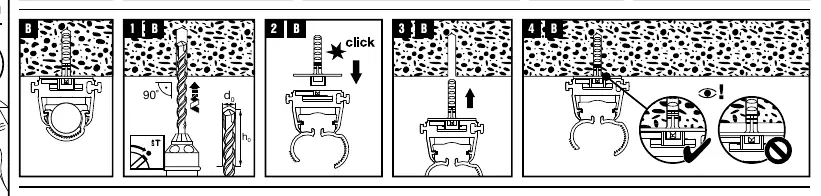

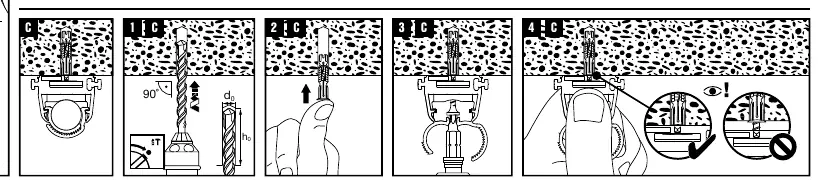

Methode B und C: Montage durch Bohren
Bei diesen Methoden wird zunächst ein Loch in den Beton gebohrt. Achten Sie darauf, dass der Bohrer im 90-Grad-Winkel zum Untergrund angesetzt wird. Nach dem Bohren wird das Befestigungselement in das Loch eingesetzt und festgedrückt, bis es sicher sitzt.
Technische Daten und Sicherheit
- Anwendung: Nur für nicht-strukturelle Anwendungen in Beton.
- Lastaufnahme: Keine Lastaufnahme-Zertifizierung (For positioning only).
- Betriebstemperatur: Maximal 50°C.
- Plenum Rating: AH-2.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Das Produkt ist ausschließlich für die Positionierung und nicht für tragende strukturelle Anwendungen zugelassen.
Die maximale Betriebstemperatur von 50°C darf nicht überschritten werden.
Vor der Verwendung
- Prüfen Sie, ob der Untergrund aus geeignetem Beton besteht.
- Wählen Sie die passende Installationsmethode (A, B oder C) basierend auf Ihrem Werkzeug.
- Stellen Sie bei Methode B und C sicher, dass der Bohrer im 90-Grad-Winkel angesetzt wird.
- Vergewissern Sie sich, dass das Element nach dem Einsetzen hörbar einrastet.
