Bedienungsanleitung für Hidealite LiteTrac 1-Phasen-Schienensystem
Erfahren Sie, wie Sie das Hidealite LiteTrac 1-Phasen-Schienensystem sicher installieren und konfigurieren. Diese Anleitung enthält wichtige Sicherheitshinweise, Installationsbeispiele und Details zu den Komponenten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Installationshilfe für das LiteTrac 1-Phasen-Schienensystem. Das System ist modular aufgebaut und umfasst Schienen, verschiedene Verbinder, Einspeisungen und Endkappen. Die Installation darf ausschließlich durch einen lizenzierten Elektriker unter Einhaltung der örtlichen Vorschriften erfolgen. Vor Beginn der Arbeiten muss die Stromzufuhr zwingend unterbrochen werden.
Sicherheitshinweise
- Die Installation muss von einem qualifizierten Elektriker durchgeführt werden.
- Stellen Sie sicher, dass die Stromversorgung vor der Installation oder Wartung vollständig abgeschaltet ist.
- Beachten Sie die örtlichen Gesetze und Vorschriften für Elektroinstallationen.
- Bewahren Sie diese Anleitung für zukünftige Wartungsarbeiten auf.
Installation und Montage
Das System ist modular konzipiert. Die Montage erfolgt durch das Zusammenfügen der Schienen mit den entsprechenden Verbindern (L-Feed, T-Feed, X-Feed, etc.).
- Verkabelung: Achten Sie bei der Verkabelung auf die korrekte Zuordnung der Anschlüsse für Neutralleiter (N) und Außenleiter (L), die an den Komponenten markiert sind.
- Traglast: Die Schienen haben eine maximale Zugfestigkeit von 6 kg pro Meter.
- Lieferumfang: Die 1m- und 2m-Schienen werden standardmäßig mit zwei Endkappen geliefert.
- Beispielaufbau: Nutzen Sie das Installationsbeispiel in der Anleitung als Referenz für die Anordnung der verschiedenen Verbinder und Schienen.

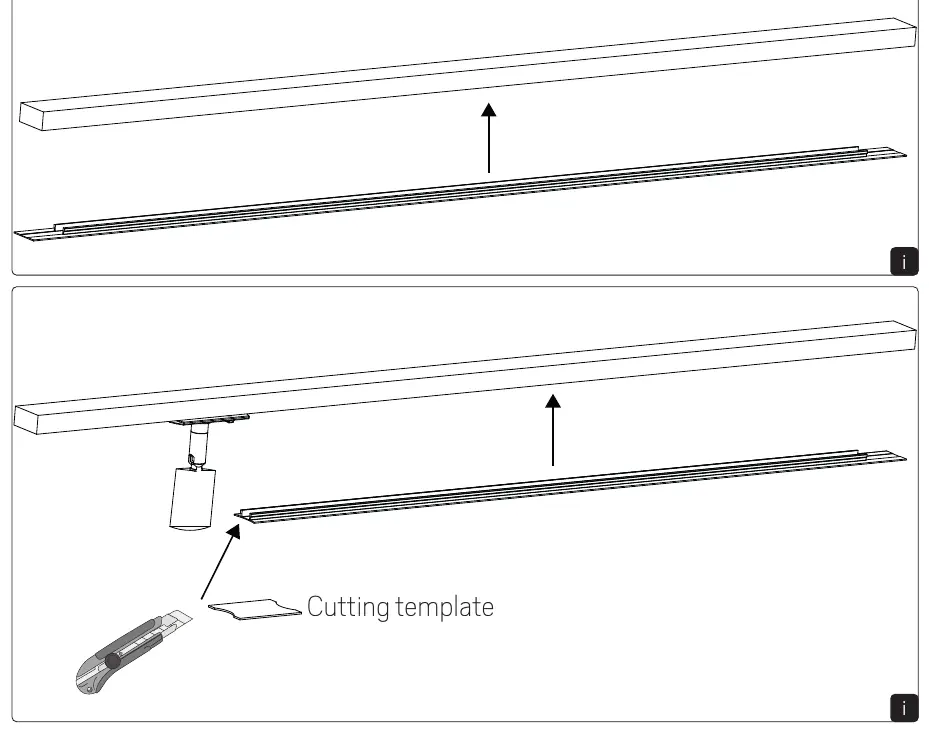

Installation der Abdeckung
Für die Montage der Abdeckung (Cover) ist ein spezieller Zuschnitt erforderlich:
- Positionieren Sie die Abdeckung auf der Schiene.
- Verwenden Sie bei Bedarf eine Schneideschablone (Cutting template), um die Abdeckung präzise anzupassen.
- Drücken Sie die Abdeckung fest auf die Schiene, bis sie sicher einrastet.
Herstellerinformationen
Hidealite
Praktische Hilfe
Typische Probleme
Vor Installations- oder Wartungsarbeiten muss die Stromzufuhr zwingend abgeschaltet werden.
Die Installation darf nur durch einen lizenzierten Elektriker gemäß den örtlichen Vorschriften erfolgen.
Vor der Verwendung
- Stromzufuhr vor Beginn der Arbeiten ausschalten.
- Sicherstellen, dass alle benötigten Komponenten (Schienen, Verbinder, Endkappen) vorhanden sind.
- Prüfen, ob der Untergrund für die Montage geeignet ist.
- Lizenzierten Elektriker für die Installation beauftragen.
Technische Daten in der Praxis
- Pull strength 6KG/meter
- Maximale Traglast der Schiene pro Meter.
Abbildungen und Diagramme

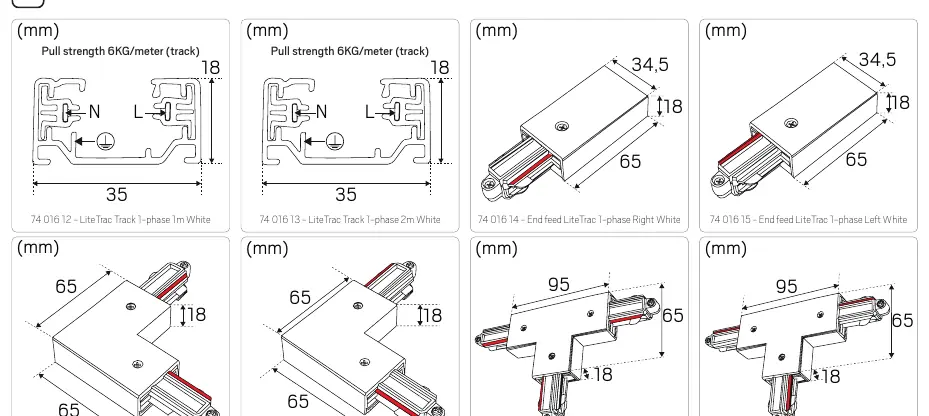

- N/L Markierungen: Zeigen die korrekte Position für Neutralleiter (N) und Außenleiter (L) bei der Verkabelung.
- Installation - Example: Zeigt die Anordnung der verschiedenen Verbinder und Schienen.
Modellkompatibilität
- Nur für LiteTrac 1-Phasen-Systeme geeignet.
