Bedienungsanleitung für Health O meter 1522KL/1524KL Pädiatrische Balkenwaage
Erfahren Sie, wie Sie die Health O meter 1522KL und 1524KL Pädiatrische Balkenwaage montieren, kalibrieren und bedienen. Diese Anleitung enthält Schritte zur Nullpunktjustierung, Gewichtsumrechnung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage, Kalibrierung und den Betrieb der pädiatrischen Balkenwaagen 1522KL und 1524KL. S. 1, 2, 4
Wichtigste Schritte
- Montage der Säule S. 2
- Nullpunkt einstellen S. 4
Erste Inbetriebnahme
- Waage auf ebener Fläche aufstellen, mehrmals betreten, Nullpunkt prüfen. S. 4
Probleme und Lösungen
Falsches Gewicht
Waage auf ebener Fläche, Nullpunkt prüfen, ggf. kalibrieren.
S. 6
Balken klemmt
Prüfen, ob Zeiger den Trig-Loop berührt, Support kontaktieren.
S. 6Wartung und Reset
- Regelmäßige Überprüfung des Nullpunkts und der Kalibrierung. S. 4, 6
Wo es im PDF steht
- Montageanleitung S. 2
- Bedienungsanleitung S. 4
- Fehlerbehebung S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage, Inbetriebnahme und Wartung der pädiatrischen Balkenwaagen der Modelle 1522KL und 1524KL. Die Waagen sind Präzisionsinstrumente und sollten vorsichtig behandelt werden. Stellen Sie sicher, dass die Waage immer auf einer harten, ebenen Oberfläche steht, um genaue Messergebnisse zu gewährleisten.
Montage der Waage
Die Montage erfordert keine übermäßige Kraftanwendung, da die Teile passgenau gefertigt sind.
- Säule montieren: Setzen Sie die Bolzen am unteren Ende der Säule in die vier Löcher der Basis ein.
- Säule sichern: Kippen Sie die Waage vorsichtig und sichern Sie die Säule mit den vier mitgelieferten Muttern und dem Schraubenschlüssel.
- Stahlstange verbinden: Ziehen Sie die Stahlstange an der Schlaufe zur Basis und haken Sie sie in die Hebelverlängerung ein. Die Hebelverlängerung muss im Säulenkopf frei schwingen können.
- Zubehör anbringen:
- Modell 1522KL: Befestigen Sie die Waagschale mit zwei Schrauben auf der Basis und decken Sie die Schrauben mit den Stopfen ab.
- Modell 1524KL: Befestigen Sie die Kindersitzhalterung mit vier Schrauben auf der Basis. Setzen Sie den Kindersitz auf die Halterung und sichern Sie ihn mit den zwei schwarzen Arretierknöpfen.
Nullpunktjustierung
Überprüfen Sie den Nullpunkt regelmäßig, insbesondere nach einem Standortwechsel.
- Stellen Sie die Waage auf eine ebene Fläche und betreten Sie sie mehrmals, um interne Teile auszurichten.
- Stellen Sie beide Laufgewichte auf Null.
- Der Zeiger am Balken sollte frei im Trig-Loop (der Öffnung) schweben.
- Falls der Zeiger nicht mittig schwingt, drehen Sie die Einstellschraube am linken Ende des Balkens, bis der Zeiger zentriert ist.
Wiegevorgang
- Stellen Sie die großen und kleinen Laufgewichte auf das ungefähre Gewicht des Babys ein.
- Platzieren Sie das Baby auf der Waagschale oder im Kindersitz.
- Justieren Sie das kleine Laufgewicht, bis der Zeiger mittig im Trig-Loop steht.
- Addieren Sie die Werte der großen und kleinen Laufgewichte, um das Gesamtgewicht zu erhalten.
Gewichtsumrechnung
Die Waage unterstützt die Umrechnung zwischen Pfund (lb) und Kilogramm (kg). Drehen Sie die oberen und unteren Laufgewichtsstangen mit einer leichten Handbewegung, um die gewünschte Maßeinheit auszuwählen. Achten Sie auf die farbliche Kennzeichnung: Pfund-Skalen haben meist metallische Graduierungen auf schwarzem Hintergrund, Kilogramm-Skalen schwarze Graduierungen auf metallischem Hintergrund.
Fehlerbehebung
Bei ungenauen Messungen oder mechanischen Problemen:
- Waage wackelt: Überprüfen Sie die Ausrichtung auf dem Boden.
- Balken bewegt sich nicht: Prüfen Sie, ob die Laufgewichte zu hoch eingestellt sind oder die Stahlstange im Inneren der Säule korrekt eingehakt ist.
- Ungenaues Gewicht: Stellen Sie sicher, dass das Baby mittig liegt und die Waage korrekt genullt ist.
Bei anhaltenden Problemen kontaktieren Sie den technischen Support unter 1-800-638-3722 oder 1-708-598-9100.
Praktische Hilfe
Typische Probleme
Waage zeigt ungenaues Gewicht
Stellen Sie sicher, dass die Waage auf einer harten, ebenen Fläche steht. Prüfen Sie den Nullpunkt und stellen Sie sicher, dass das Baby mittig auf der Plattform liegt.
Balken bewegt sich nicht während des Wiegens
Die Laufgewichte sind möglicherweise auf ein zu hohes Gewicht eingestellt. Setzen Sie die Gewichte zurück. Prüfen Sie, ob die Stahlstange im Inneren der Säule korrekt verbunden ist.
Plattform wackelt oder berührt die Basis
Die Waage steht nicht eben. Überprüfen Sie den Untergrund und richten Sie die Waage neu aus.
Vor der Verwendung
- Waage auf eine harte, ebene Oberfläche stellen.
- Alle Teile vorsichtig auspacken, um Kratzer am Emaille-Finish zu vermeiden.
- Stahlstange korrekt mit der Hebelverlängerung verbinden.
- Nullpunkt vor der ersten Benutzung prüfen.
- Sicherstellen, dass die Laufgewichte bei der Nullpunktprüfung auf Null stehen.
Technische Daten in der Praxis
- Poise Weights (Laufgewichte)
- Die verschiebbaren Gewichte auf dem Balken zur Einstellung des gemessenen Gewichts.
Abbildungen und Diagramme
- Abbildung 1 & 2: Montage der Säule auf die Basis und Verbindung der Stahlstange.

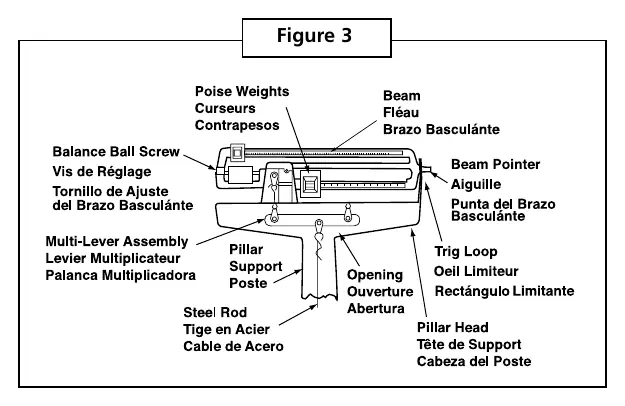

- Abbildung 3: Komponenten des Balkens und Nullpunktjustierung.
- Abbildung 4a/4b: Montage der Waagschale (1522KL) oder des Kindersitzes (1524KL).

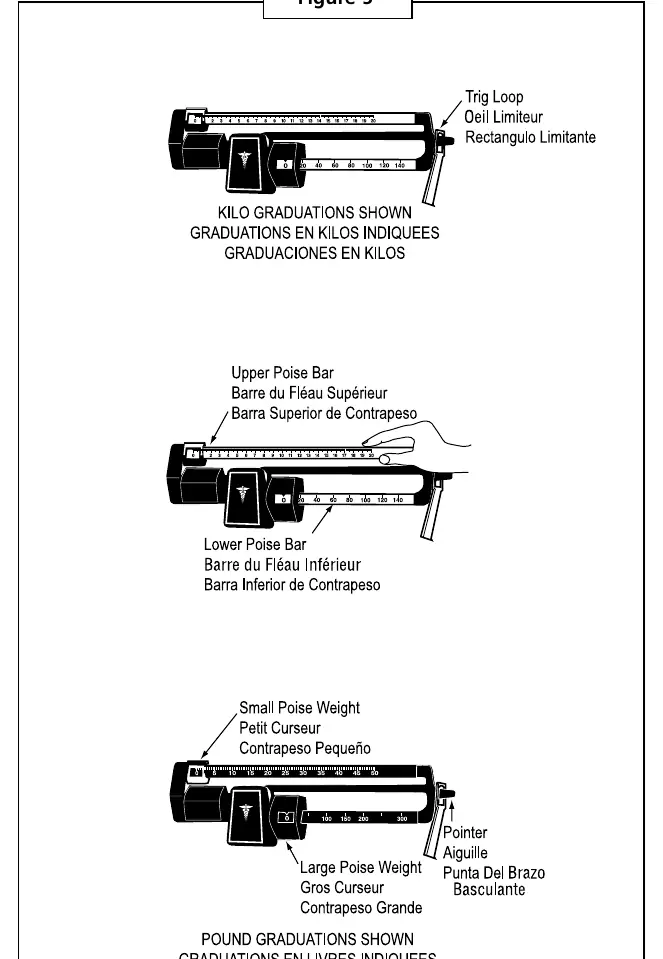

- Abbildung 5: Verwendung der Laufgewichte und Umrechnung zwischen kg und lb.
Modellkompatibilität
- Modell 1522KL ist für die Verwendung mit einer Waagschale vorgesehen.
- Modell 1524KL ist für die Verwendung mit einem Kindersitz vorgesehen.
