Bedienungsanleitung für Harvest Tec 030-4670A Touchscreen-Display

Wichtige Informationen aus der Anleitung

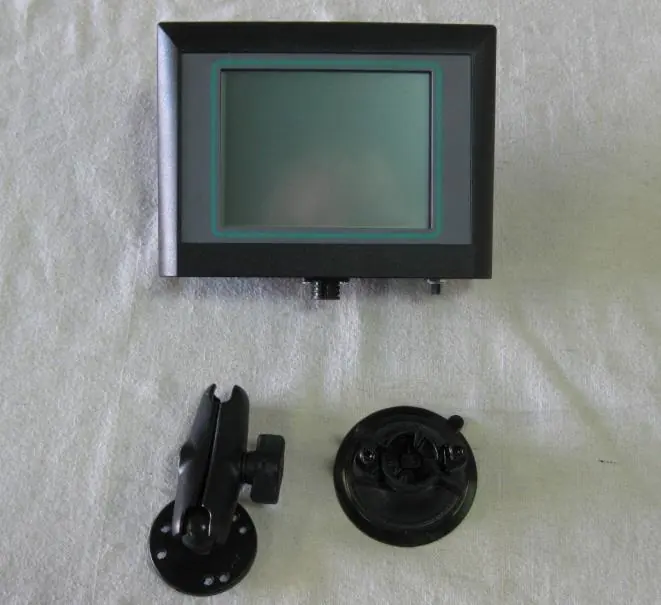

Dieses Dokument dient als Bedienungsanleitung für das Harvest Tec 030-4670A Touchscreen-Display (TSD), das mit dem Hay Preservative Applicator System der 400er-Serie verbunden ist. Das System ist für die Anwendung von gepuffertem Propionsäure-Konservierungsmittel bei der Heuernte konzipiert. Die korrekte Bedienung ist entscheidend, um Personenschäden oder Fehlfunktionen der Ausrüstung zu vermeiden.

Erste Inbetriebnahme und Pumpenprüfung

Vor dem ersten Einsatz oder nach längerer Standzeit müssen die Pumpen geprüft und entlüftet werden:

• Füllen Sie 10 Gallonen Wasser in den Tank und öffnen Sie das Hauptkugelventil.
• Prüfen Sie das System auf Lecks.

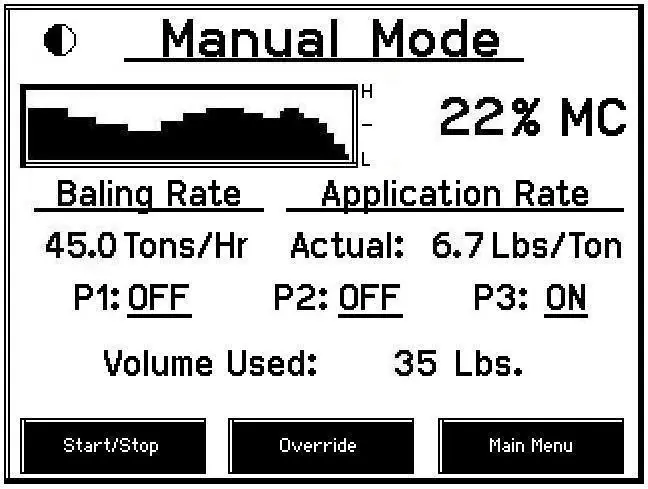

• Schalten Sie den Controller ein und wählen Sie den manuellen Modus (Manual Mode).
• Aktivieren Sie nacheinander die Pumpen P1, P2 und P3, indem Sie auf die entsprechende Anzeige auf dem Bildschirm drücken.
• Überprüfen Sie das Sprühmuster an den Düsen und stellen Sie sicher, dass keine Lecks vorhanden sind.
• Die Anzeige für das verbrauchte Volumen (Volume Used) sollte hochzählen, was die Funktion des Durchflussmessers bestätigt.

Betriebsmodi

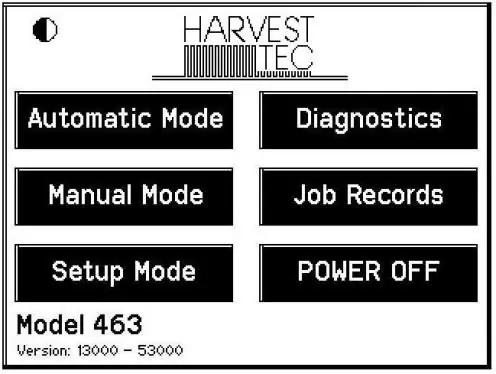

Das TSD bietet verschiedene Modi für unterschiedliche Anforderungen:

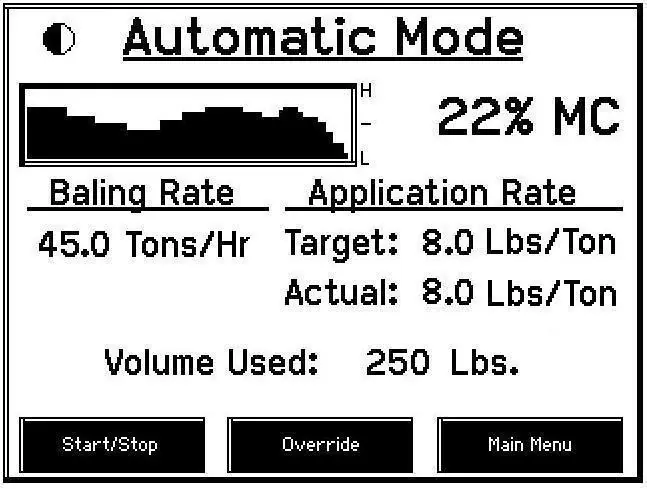

• Automatischer Modus: Passt die Ausbringungsmenge basierend auf Feuchtigkeit und Durchsatz automatisch an.
• Manueller Modus: Ermöglicht die Steuerung der drei Pumpen mit fester Ausbringungsrate, unabhängig von Feuchtigkeit oder Ballenrate.
• Setup-Modus: Hier werden Ballengröße, Gewicht, Feuchtigkeitsgrenzwerte, Ausbringungsraten und Einheiten (US/Metrisch) konfiguriert.

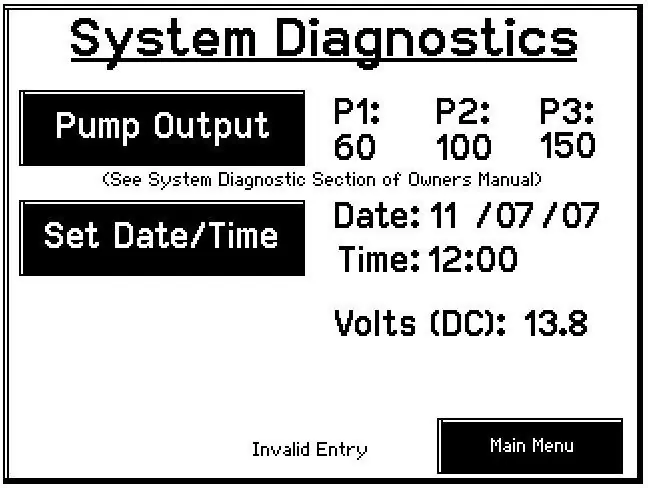

• Diagnose: Ermöglicht die Überprüfung der Pumpenleistung, das Einstellen von Datum/Uhrzeit und die Kalibrierung des Touchscreens.
• Job-Aufzeichnungen: Speichert bis zu 63 Jobs mit Daten wie Gesamtgewicht, verbrauchtem Produkt und durchschnittlicher Feuchtigkeit.

Wartung und Lagerung

Für die Winterlagerung ist es wichtig, das System gründlich mit Wasser zu spülen, den Filter zu reinigen und alle Leitungen zu entleeren. Verwenden Sie niemals Öl oder alkoholbasierte Frostschutzmittel. Das Display sollte in einer warmen, trockenen Umgebung gelagert werden.

Fehlerbehebung

Bei Problemen wie nicht startenden Pumpen oder fehlerhaften Feuchtigkeitsmesswerten bietet die Anleitung detaillierte Tabellen mit Ursachen und Lösungen. Häufige Ursachen sind elektrische Probleme (Spannungsabfall), verstopfte Filter oder Düsen, Luft in den Leitungen oder fehlerhafte Verkabelung der Sternradsensoren.
