Bedienungsanleitung für die Hampton Bay Wickford 1-Light Outdoor Pendelleuchte
Schnellstartanleitung für die Installation und Wartung der Hampton Bay Wickford 1-Light Outdoor Pendelleuchte. Enthält Schritte zur Montage, elektrischen Verbindung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur sicheren Installation und Wartung der Hampton Bay Wickford 1-Light Outdoor Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Bei elektrischen Fragen sollte ein qualifizierter Elektriker hinzugezogen werden.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass alle Teile vorhanden sind. Für die Montage werden folgende Werkzeuge benötigt:
- Leiter
- Schutzbrille
- Isolierband
- Kreuzschlitzschraubendreher
- Schlitzschraubendreher
- Zange
- Abisolierzange
Installation

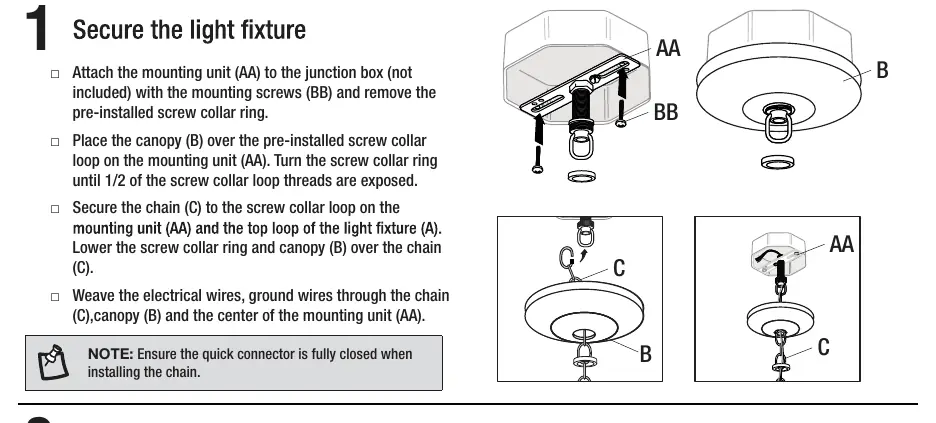

- Befestigen Sie die Montageeinheit (AA) mit den Montageschrauben (BB) an der Anschlussdose.
- Platzieren Sie den Baldachin (B) über der Schraubringschlaufe und drehen Sie den Ring, bis die Hälfte der Gewindegänge frei liegt.
- Befestigen Sie die Kette (C) an der Schlaufe und führen Sie die elektrischen Kabel durch die Kette, den Baldachin und die Montageeinheit.
- Verbinden Sie die Kupferdrähte mit der Erdungsschraube. Verbinden Sie Schwarz mit Schwarz (Strom), Weiß mit Weiß (Neutral) und sichern Sie die Verbindungen mit den mitgelieferten Drahtmuttern (CC).
- Sichern Sie den Baldachin mit dem Schraubring an der Montageeinheit.
- Setzen Sie ein E26 100-Watt-Leuchtmittel (nicht im Lieferumfang enthalten) ein.
Pflege und Reinigung
Reinigen Sie die Leuchte ausschließlich mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen Reinigungsmittel, Lösungsmittel oder scheuernden Materialien.
Fehlerbehebung
Falls die Leuchte nicht funktioniert, prüfen Sie, ob das Leuchtmittel defekt ist, die Stromversorgung eingeschaltet ist oder die Verkabelung korrekt sitzt. Wenn die Sicherung beim Einschalten auslöst, liegt möglicherweise ein Kurzschluss vor; kontaktieren Sie in diesem Fall einen Elektriker.
Herstellerinformationen
Hampton Bay
Praktische Hilfe
Typische Probleme
Die Lampe leuchtet nicht.
Prüfen Sie, ob das Leuchtmittel defekt ist, die Stromversorgung eingeschaltet ist, die Verkabelung korrekt ist oder der Sicherungsautomat ausgelöst hat.
Sicherung löst beim Einschalten aus.
Es liegt ein Kurzschluss oder eine fehlerhafte Verkabelung vor. Überprüfen Sie alle Anschlüsse oder kontaktieren Sie einen Elektriker.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Drahtisolierung auf Schnitte oder freiliegendes Kupfer prüfen.
- Montage auf einer weichen, nicht scheuernden Oberfläche durchführen.
- Sicherstellen, dass der Schnellverbinder der Kette vollständig geschlossen ist.
- E26 100-Watt-Leuchtmittel bereithalten.
Abbildungen und Diagramme
- Die Montageeinheit (AA) wird direkt an die bauseitige Anschlussdose geschraubt.
- Die Kabel werden durch die Kette und den Baldachin geführt, um eine saubere Optik zu gewährleisten.
- Die elektrische Verbindung erfolgt durch das Verbinden der gleichfarbigen Adern mittels Drahtmuttern.
Modellkompatibilität
- Nur für den Außenbereich geeignet.
- Nicht für die Verwendung mit aggressiven Reinigungsmitteln geeignet.
