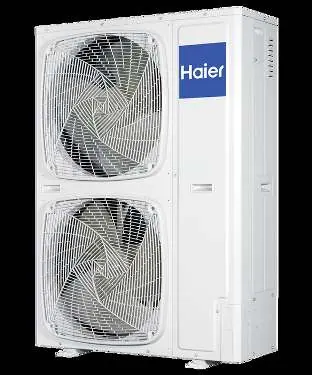

Kurzanleitung für die Haier Smart Power Outdoor 3Phase 12.5 kW Wärmepumpe
Erfahren Sie alles über die Haier Smart Power Outdoor 3Phase 12.5 kW Wärmepumpe. Diese Kurzanleitung enthält technische Spezifikationen, Abmessungen, Leistungsmerkmale und Installationsanforderungen für das Modell 1UH125P1ERK.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Haier 1UH125P1ERK ist eine 3-Phasen-Außeneinheit für Wärmepumpen mit einer Kühlleistung von 12.5 kW und einer Heizleistung von 13.7 kW. S. 1
Wichtigste Schritte
- Installation der Kältemittelleitungen: Flüssigkeitsleitung 9.52mm, Saugleitung 15.88mm. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kühlleistung | 12.5 kW | Nennleistung im Kühlbetrieb | S. 1 |
| Heizleistung | 13.7 kW | Nennleistung im Heizbetrieb | S. 1 |
| Stromversorgung | 380-415V, 50/60Hz | Erforderliche elektrische Spezifikationen | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Technische Daten und Spezifikationen S. 1
- Support-Informationen S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Haier Smart Power Outdoor 3Phase 12.5 kW Wärmepumpe (Modell 1UH125P1ERK). Es bietet eine Übersicht der technischen Daten, Abmessungen und Installationsanforderungen für Fachpersonal.
Technische Spezifikationen
Die Außeneinheit zeichnet sich durch folgende Leistungsdaten aus:
- Kühlleistung: 12.5 kW
- Heizleistung: 13.7 kW
- COP: 3.5
- EER: 3.4
- Luftstrom: 1810 l/s
- Schallleistung: 69 dBA
- Schalldruckpegel: 52 dBA
- Kompressortyp: Twin Rotary
- DC-Inverter: 180° Sinuswelle
Installationsanforderungen
Bei der Installation sind folgende Parameter zu beachten:
- Kältemittelleitungen: Flüssigkeitsleitung 9.52 mm, Saugleitung 15.88 mm.
- Maximale Anzahl Inneneinheiten: 1.
- Stromversorgung: 3-Phasen-Stromversorgung, 380-415V, 50/60Hz.
- Betriebstemperaturbereich: Kühlen -15°C bis +50°C, Heizen -20°C bis +24°C.
Garantie und Support
Das Produkt verfügt über eine Garantie von 5 Jahren auf Teile und Arbeit. Für Supportanfragen steht der Kundendienst rund um die Uhr zur Verfügung. Kontaktinformationen finden Sie unter www.haier.com oder telefonisch unter 1300 729 948.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 380-415V bei 50/60Hz entspricht.
- Prüfen Sie, ob die Umgebungstemperatur für den Kühlbetrieb (-15°C bis +50°C) oder Heizbetrieb (-20°C bis +24°C) geeignet ist.
- Stellen Sie sicher, dass die Installation der Kältemittelleitungen (Flüssigkeitsleitung 9.52mm, Saugleitung 15.88mm) fachgerecht erfolgt.
- Überprüfen Sie, ob die maximale Anzahl der Inneneinheiten (1) eingehalten wird.
Technische Daten in der Praxis
- Kühlleistung
- 12.5 kW
- Heizleistung
- 13.7 kW
- Schalldruckpegel
- 52 dBA
