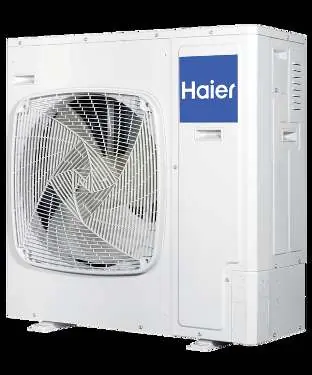

Kurzanleitung für Haier 1UH071N1ERG Smart Power Außeneinheit
Technische Daten, Abmessungen und Installationsparameter für die Haier 1UH071N1ERG Smart Power Außeneinheit. Erfahren Sie alles über Leistung, Betriebsbedingungen und Garantie.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Haier Smart Power Außeneinheit (Modell 1UH071N1ERG). Es enthält die wichtigsten technischen Spezifikationen, Abmessungen und Betriebsbedingungen, die für die Planung und Installation des Klimasystems erforderlich sind.
Technische Spezifikationen
- Kühlleistung: 7,1 kW
- Heizleistung: 8,0 kW
- COP: 4
- EER: 3,5
- Kompressortyp: Twin Rotary
- DC-Inverter: 180° Sinuswelle
- Kältemittel: R410a
Abmessungen und Gewicht
- Höhe: 965 mm
- Breite: 950 mm
- Tiefe: 370 mm
- Nettogewicht: 80 kg
Betriebsbedingungen
- Betriebstemperatur Kühlen: -15°C bis +50°C
- Betriebstemperatur Heizen: -20°C bis +24°C
- Schalldruckpegel: 47 dBA
- Schallleistungspegel: 64 dBA
Installation
- Flüssigkeitsleitung: 9,52 mm
- Saugleitung: 15,88 mm
- Maximale Anzahl Inneneinheiten: 1
- Stromversorgung: Einphasig, 220-240V, 50Hz
Garantie
Auf das Gerät wird eine Garantie von 5 Jahren auf Teile und Arbeit gewährt.
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie, ob die Stromversorgung den Anforderungen entspricht (220-240V, 50Hz, einphasig).
- Stellen Sie sicher, dass der Installationsort die Abmessungen von 965 x 950 x 370 mm unterstützt.
- Prüfen Sie die Kompatibilität der Kältemittelleitungen (Flüssigkeitsleitung 9,52 mm, Saugleitung 15,88 mm).
- Stellen Sie sicher, dass nur eine Inneneinheit angeschlossen wird.
Technische Daten in der Praxis
- Kühlleistung
- 7,1 kW - Die maximale Kapazität des Geräts im Kühlbetrieb.
- Heizleistung
- 8,0 kW - Die maximale Kapazität des Geräts im Heizbetrieb.
- Betriebstemperatur
- Der zulässige Außentemperaturbereich für den Betrieb (Kühlen: -15°C bis +50°C, Heizen: -20°C bis +24°C).
