Bedienungsanleitung für Haier Smart Power Outdoor 1Phase 12.5 kW Klimaanlage
Schnellübersicht und technische Daten für das Haier Smart Power Outdoor 1Phase 12.5 kW Außengerät. Erfahren Sie alles über Abmessungen, Leistungsdaten, Installationsanforderungen und Betriebsbedingungen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung

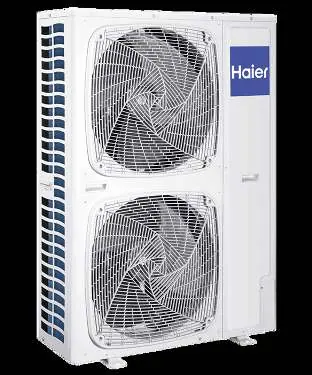

Dieses Dokument dient als technisches Datenblatt und Schnellübersicht für das Haier Smart Power Outdoor 1Phase 12.5 kW Außengerät (Modell 1UH125P1ERG). Es enthält die wesentlichen Spezifikationen, Abmessungen und Installationsvorgaben, die für die Planung und den Betrieb des Geräts erforderlich sind.
Technische Daten und Leistung
Das Gerät bietet folgende Leistungsmerkmale:
- Kühlleistung: 12.5 kW
- Heizleistung: 14.0 kW
- Energieeffizienz: COP 3.6, EER 3.5
- Kompressor: Twin Rotary mit DC-Inverter (180° Sinuswelle)
- Abmessungen: 1350 mm (Höhe) x 950 mm (Breite) x 370 mm (Tiefe)
- Gewicht: 105 kg
Installationsanforderungen
Bei der Installation sind folgende technische Vorgaben zu beachten:
- Kältemittelleitungen: Flüssigkeitsleitung 9.52 mm, Saugleitung 15.88 mm
- Anschlusskapazität: Maximal 1 Innengerät
- Stromversorgung: Einphasig, 230V, 50Hz
Betriebsbedingungen
Das Gerät ist für den Betrieb in folgenden Temperaturbereichen ausgelegt:
- Kühlbetrieb: -15°C bis +50°C
- Heizbetrieb: -20°C bis +24°C
Garantie und Support
Auf das Gerät wird eine Garantie von 5 Jahren auf Teile und Arbeit gewährt. Bei Fragen oder technischem Support steht der Kundendienst rund um die Uhr zur Verfügung:
Telefon: 1300 729 948Webseite: www.haier.com
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie, ob die Stromversorgung den Anforderungen entspricht (Einphasig, 230V, 50Hz).
- Stellen Sie sicher, dass die Umgebungstemperatur innerhalb der Betriebsgrenzen liegt (-15°C bis +50°C für Kühlung, -20°C bis +24°C für Heizung).
- Vergewissern Sie sich, dass die Kältemittelleitungen den Spezifikationen entsprechen (9.52 mm Flüssigkeitsleitung, 15.88 mm Saugleitung).
- Prüfen Sie, ob nur ein Innengerät angeschlossen wird, da das System für maximal 1 Innengerät ausgelegt ist.
Technische Daten in der Praxis
- Blue fin coils
- Beschichtung der Wärmetauscherlamellen für erhöhte Korrosionsbeständigkeit.
