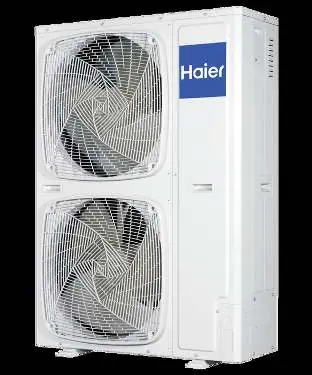

Kurzanleitung für Haier 1UH160P1ERG Smart Power Außeneinheit
Technische Daten und Spezifikationen für die Haier 1UH160P1ERG Smart Power Außeneinheit. Finden Sie Abmessungen, Leistungsdaten und Installationsanforderungen in dieser Kurzanleitung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Haier 1UH160P1ERG ist eine einphasige Smart Power Außeneinheit für Klimaanlagen mit einer Kühlleistung von 15.5 kW und einer Heizleistung von 18 kW. S. 1
Wichtigste Schritte
- Überprüfung der technischen Daten und Abmessungen vor der Installation. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kühlleistung | 15.5 kW | Kapazität im Kühlbetrieb | S. 1 |
| Heizleistung | 18 kW | Kapazität im Heizbetrieb | S. 1 |
| Stromversorgung | 220-240V, 50Hz | Erforderliche Netzspannung | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Technische Daten und Spezifikationen S. 1
- Downloads und Support S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Haier 1UH160P1ERG Smart Power Außeneinheit. Es enthält die wichtigsten technischen Spezifikationen, Abmessungen und Leistungsdaten, die für die Planung und Installation des Klimageräts erforderlich sind. Bitte beachten Sie, dass für detaillierte Installationsschritte oder Serviceanfragen die entsprechenden separaten Handbücher auf der Website des Herstellers konsultiert werden sollten.
Technische Spezifikationen
Die Außeneinheit ist für den Betrieb in einem breiten Temperaturbereich ausgelegt und bietet folgende Leistungsdaten:
- Kühlleistung: 15.5 kW
- Heizleistung: 18 kW
- Betriebstemperatur Kühlen: -15°C bis +50°C
- Betriebstemperatur Heizen: -20°C bis +24°C
- Luftstrom: 2085 l/s
- Kältemittel: R410a
Abmessungen und Gewicht
Bei der Standortwahl sind die physischen Abmessungen und das Gewicht des Geräts zu berücksichtigen:
- Höhe: 1350 mm
- Breite: 950 mm
- Tiefe: 370 mm
- Nettogewicht: 105 kg
Installation und Stromversorgung
Für die fachgerechte Installation sind folgende Anforderungen zu beachten:
- Stromversorgung: Einphasig, 220-240V, 50Hz
- Flüssigkeitsleitung: 9.52 mm
- Saugleitung: 15.88 mm
- Maximale Anzahl an Inneneinheiten: 1
Leistungsmerkmale
Das Gerät ist mit folgenden Funktionen ausgestattet:
- Blue Fin Coils (Korrosionsschutz)
- Twin Rotary Kompressor
- DRED (Demand Response) bereit
- MEPS zugelassen
Support
Bei Fragen oder für weiteren Support steht der Kundendienst zur Verfügung:
Telefon: 0800 372273Website: www.haier.com
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie, ob die Stromversorgung den Anforderungen (220-240V, 50Hz, einphasig) entspricht.
- Stellen Sie sicher, dass der Installationsort für das Gewicht von 105 kg ausgelegt ist.
- Prüfen Sie, ob die Kältemittelleitungen (9.52 mm Flüssigkeit / 15.88 mm Saugleitung) korrekt dimensioniert sind.
- Bestätigen Sie, dass nur eine Inneneinheit angeschlossen wird.
Technische Daten in der Praxis
- Kühlleistung
- 15.5 kW - Maximale Kapazität im Kühlbetrieb.
- Heizleistung
- 18 kW - Maximale Kapazität im Heizbetrieb.
- Betriebstemperatur
- Kühlen: -15°C bis +50°C; Heizen: -20°C bis +24°C.
