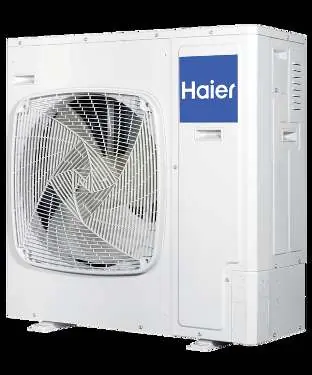

Dieses Dokument dient als Kurzübersicht für die Haier 1UH090N1ERG Smart Power Außeneinheit. Es enthält die wichtigsten technischen Spezifikationen, Abmessungen und Installationsvorgaben, die für die Planung und den Betrieb des Geräts erforderlich sind. Bitte beachten Sie, dass dieses Gerät für den Betrieb mit einer maximalen Anzahl von einer Inneneinheit ausgelegt ist.

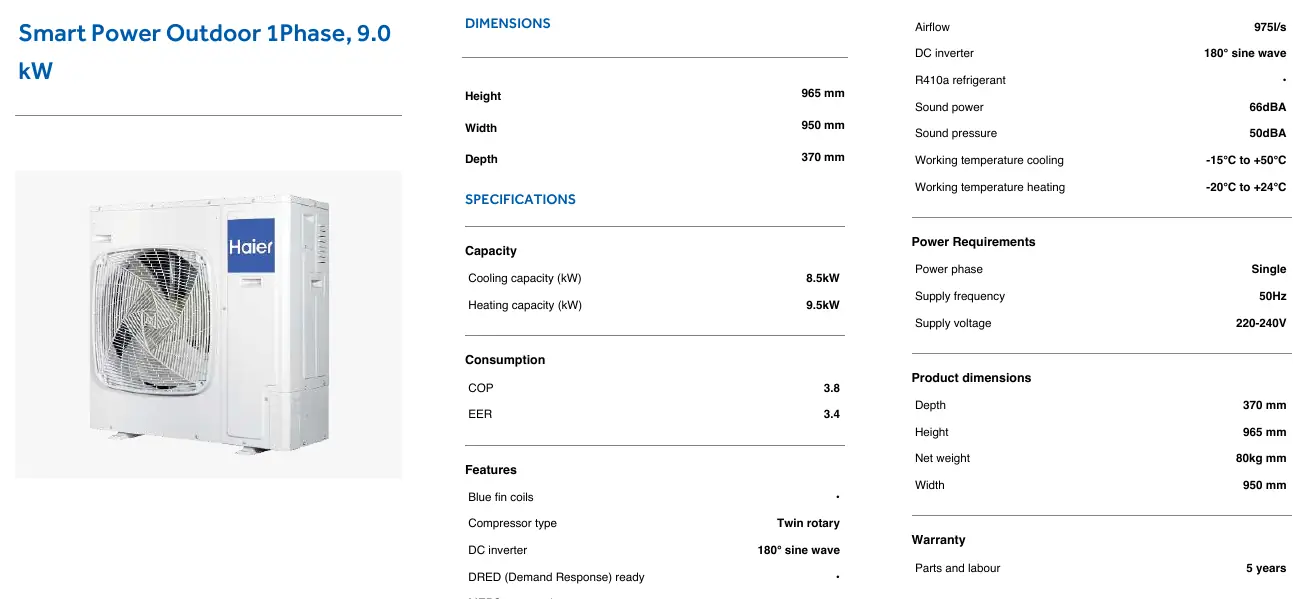

Technische Spezifikationen
- Kühlleistung: 8,5 kW
- Heizleistung: 9,5 kW
- COP: 3,8
- EER: 3,4
- Kältemittel: R410a
- Kompressortyp: Twin Rotary
- DC-Inverter: 180° Sinuswelle
Abmessungen und Gewicht
- Höhe: 965 mm
- Breite: 950 mm
- Tiefe: 370 mm
- Nettogewicht: 80 kg
Betriebsbedingungen
- Betriebstemperatur Kühlen: -15°C bis +50°C
- Betriebstemperatur Heizen: -20°C bis +24°C
- Stromversorgung: Einphasig, 220-240V, 50Hz
- Schallleistung: 66 dBA
- Schalldruck: 50 dBA
Installation
Bei der Installation sind folgende Leitungsdurchmesser zu beachten:
- Flüssigkeitsleitung: 9,52 mm
- Saugleitung: 15,88 mm
Kundensupport
Für Unterstützung steht der Kundendienst 24 Stunden an 7 Tagen in der Woche zur Verfügung. Kontaktieren Sie den Fisher & Paykel Kundendienst unter der Telefonnummer 1300 729 948 oder besuchen Sie die Website www.haier.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie die Stromversorgung (220-240V, 50Hz, einphasig).
- Stellen Sie sicher, dass der Installationsort die Abmessungen (965x950x370 mm) berücksichtigt.
- Prüfen Sie die Kompatibilität der Kältemittelleitungen (Flüssigkeitsleitung 9,52 mm, Saugleitung 15,88 mm).
- Stellen Sie sicher, dass nur eine Inneneinheit angeschlossen wird.
Technische Daten in der Praxis
- Kühlleistung
- 8,5 kW
- Heizleistung
- 9,5 kW
- Betriebstemperatur Kühlen
- -15°C bis +50°C
- Betriebstemperatur Heizen
- -20°C bis +24°C
