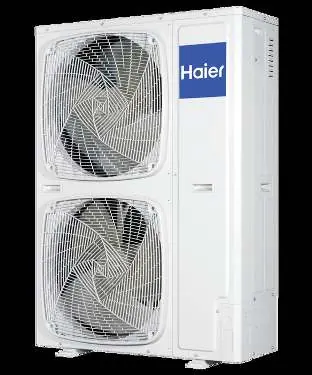

Kurzanleitung für Haier 1UH140P1ERK Smart Power Außeneinheit
Erfahren Sie alles über die Haier 1UH140P1ERK Smart Power Außeneinheit. Diese Kurzanleitung enthält technische Daten, Abmessungen, Leistungsanforderungen und Installationshinweise für das 3-Phasen-System.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Haier 1UH140P1ERK ist eine 3-Phasen-Außeneinheit mit einer Kühlleistung von 13,4 kW und einer Heizleistung von 15,0 kW. Sie ist für den Betrieb in einem Temperaturbereich von -20°C bis +50°C ausgelegt. S. 1
Wichtigste Schritte
- Überprüfung der elektrischen Anforderungen vor der Installation. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abmessungen | 1350 x 950 x 370 mm | Höhe x Breite x Tiefe | S. 1 |
| Gewicht | 108 kg | Nettogewicht des Geräts | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Technische Spezifikationen S. 1
- Support und Downloads S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Haier 1UH140P1ERK Smart Power Außeneinheit (3-Phasen-System). Es bietet eine Übersicht der technischen Spezifikationen, Abmessungen und Leistungsanforderungen, die für die Planung und Installation des Geräts erforderlich sind. Bitte beachten Sie, dass dieses Dokument als Referenz dient und für detaillierte Installationsschritte die separaten Installationsanleitungen auf der Hersteller-Website konsultiert werden sollten.
Technische Spezifikationen
- Kühlleistung: 13,4 kW
- Heizleistung: 15,0 kW
- COP: 3,5
- EER: 3,3
- Kompressortyp: Twin Rotary
- DC-Inverter: 180° Sinuswelle
- Kältemittel: R410a
Leistungsdaten und Betriebsbereiche
- Luftstrom: 1945 l/s
- Schallleistung: 70 dBA
- Schalldruck: 53 dBA
- Betriebstemperatur Kühlen: -15°C bis +50°C
- Betriebstemperatur Heizen: -20°C bis +24°C
Elektrische Anforderungen
- Stromphase: Drei Phasen
- Versorgungsfrequenz: 50/60 Hz
- Versorgungsspannung: 380-415 V
Installationshinweise
- Flüssigkeitsleitung: 9,52 mm
- Saugleitung: 15,88 mm
- Maximale Anzahl Inneneinheiten: 1
Garantie und Support
Das Gerät verfügt über eine Garantie von 5 Jahren auf Teile und Arbeit. Für technischen Support steht der Kundendienst rund um die Uhr an 7 Tagen in der Woche zur Verfügung. Kontaktinformationen finden Sie auf der offiziellen Website unter haier.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie, ob die Stromversorgung den Anforderungen entspricht (380-415V, 50/60Hz, 3-Phasen).
- Stellen Sie sicher, dass der Installationsort ausreichend Platz für die Abmessungen (1350 x 950 x 370 mm) bietet.
- Prüfen Sie die Kompatibilität der Kältemittelleitungen (Flüssigkeitsleitung 9,52 mm, Saugleitung 15,88 mm).
- Stellen Sie sicher, dass die Umgebungstemperaturen innerhalb der Betriebsbereiche liegen (-15°C bis +50°C für Kühlen, -20°C bis +24°C für Heizen).
Technische Daten in der Praxis
- Kühlleistung
- Die maximale Kühlkapazität des Geräts beträgt 13,4 kW.
- Heizleistung
- Die maximale Heizkapazität des Geräts beträgt 15,0 kW.
