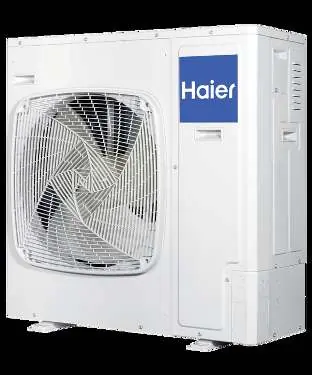

Kurzanleitung für Haier 1UH105N1ERG Außeneinheit
Erfahren Sie alles über die Haier 1UH105N1ERG Außeneinheit. Diese Kurzanleitung enthält technische Daten, Abmessungen, Betriebstemperaturen und Leistungsanforderungen für eine effiziente Installation.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Haier 1UH105N1ERG Außeneinheit. Es enthält die wichtigsten technischen Spezifikationen, Abmessungen und Leistungsdaten, die für die Planung und Installation des Geräts erforderlich sind. Bitte beachten Sie, dass sich Spezifikationen aufgrund kontinuierlicher Produktverbesserungen ändern können.
Technische Spezifikationen
Die Außeneinheit ist für den Betrieb in einem einphasigen Stromnetz ausgelegt und bietet folgende Leistungsmerkmale:
- Kühlleistung: 10.0 kW
- Heizleistung: 10.4 kW
- Kältemittel: R410a
- Kompressortyp: Twin Rotary
- DC-Inverter: 180° Sinuswelle
- Leistungsaufnahme (COP/EER): 3.5 / 3.4
Betriebsbereiche
Das Gerät ist für den Einsatz unter folgenden Temperaturbedingungen spezifiziert:
- Kühlbetrieb: -15°C bis +50°C
- Heizbetrieb: -20°C bis +24°C
Abmessungen und Gewicht
Für die Montageplanung sind folgende Maße und Gewichtsangaben zu berücksichtigen:
- Höhe: 965 mm
- Breite: 950 mm
- Tiefe: 370 mm
- Nettogewicht: 82 kg
Installation und Stromversorgung
- Stromversorgung: 220-240V, 50Hz, einphasig
- Flüssigkeitsleitung: 9.52 mm
- Saugleitung: 15.88 mm
- Maximale Anzahl Inneneinheiten: 1
Kundendienst
Bei Fragen oder für Unterstützung steht der Kundendienst rund um die Uhr zur Verfügung. Kontaktieren Sie den Support unter der Telefonnummer 1300 729 948 oder besuchen Sie die Webseite www.haier.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Da sich Spezifikationen ändern können, kontaktieren Sie das Fisher & Paykel Customer Care Centre, um sicherzustellen, dass diese Daten für Ihr spezifisches Modell aktuell sind.
Vor der Verwendung
- Überprüfen Sie, ob die Stromversorgung den Anforderungen (220-240V, 50Hz, einphasig) entspricht.
- Stellen Sie sicher, dass der Installationsort die Abmessungen (965x950x370 mm) und das Gewicht (82 kg) des Geräts tragen kann.
- Bestätigen Sie, dass die Umgebungstemperaturen innerhalb der Betriebsbereiche liegen (-15°C bis +50°C für Kühlung, -20°C bis +24°C für Heizung).
- Prüfen Sie die Leitungsdurchmesser für die Installation (9.52 mm Flüssigkeitsleitung, 15.88 mm Saugleitung).
