Bedienungsanleitung für Guangdong 023-N10 Refincolor Drucker
Schnellstartanleitung für den Guangdong 023-N10 Refincolor Drucker. Enthält Installationsschritte, Software-Einrichtung, Wartungshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für die Refincolor-Druckerserie von Guangdong. Es deckt die Installation, den Betrieb, die Wartung und die Fehlerbehebung ab. Vor der ersten Inbetriebnahme ist es wichtig, die Umgebungsvoraussetzungen (20-28°C, 40-60% Luftfeuchtigkeit) zu prüfen und sicherzustellen, dass der Drucker auf einer stabilen, vibrationsfreien Oberfläche steht.
Installation und Inbetriebnahme

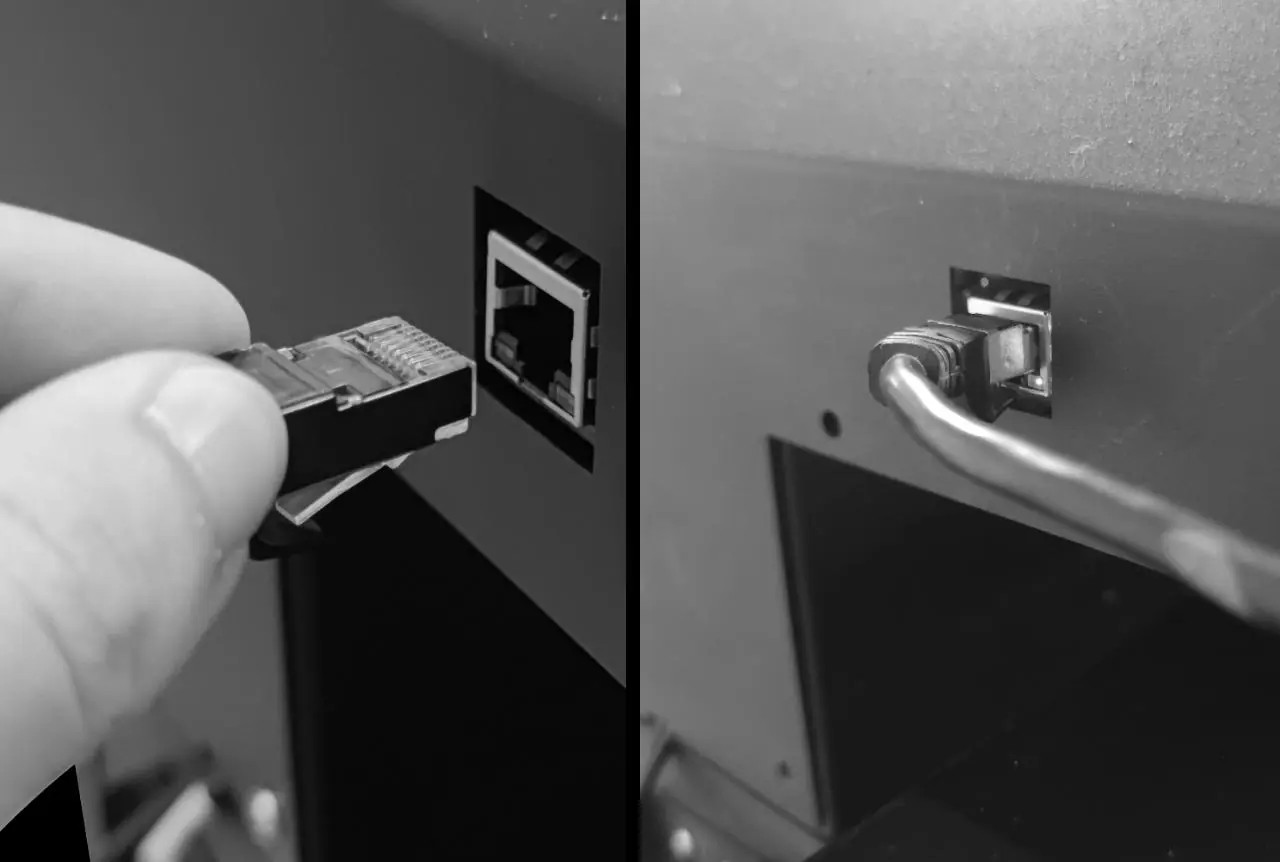

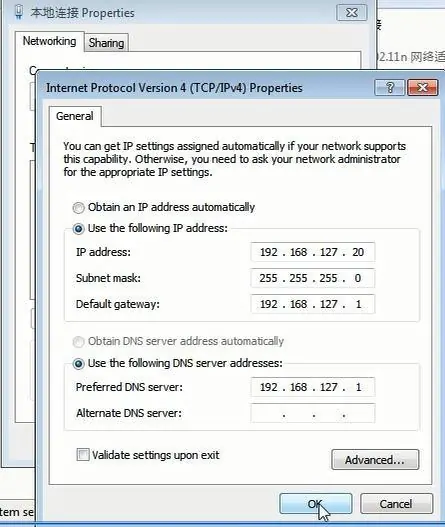

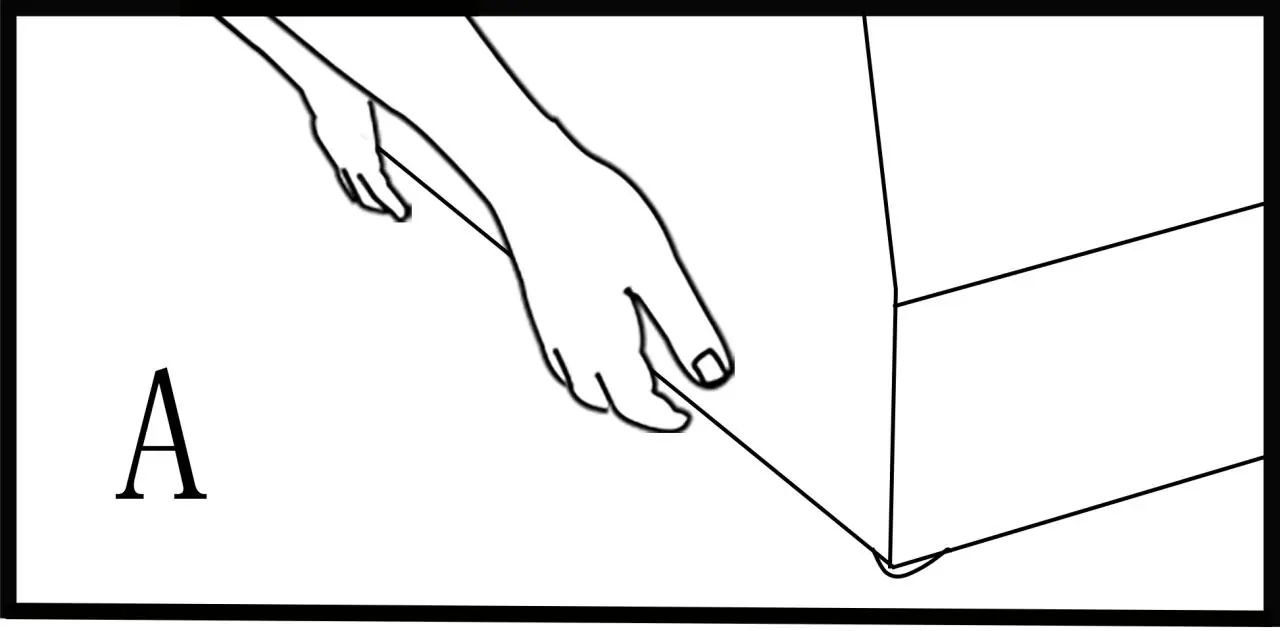

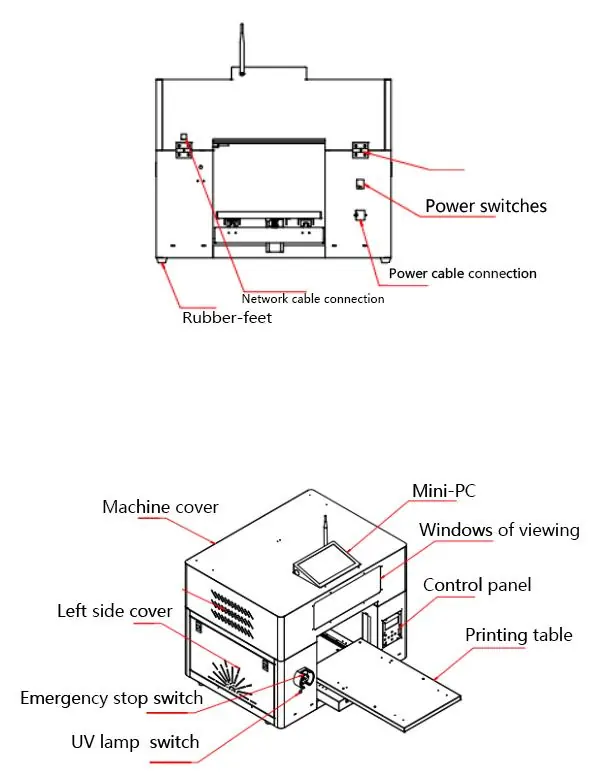

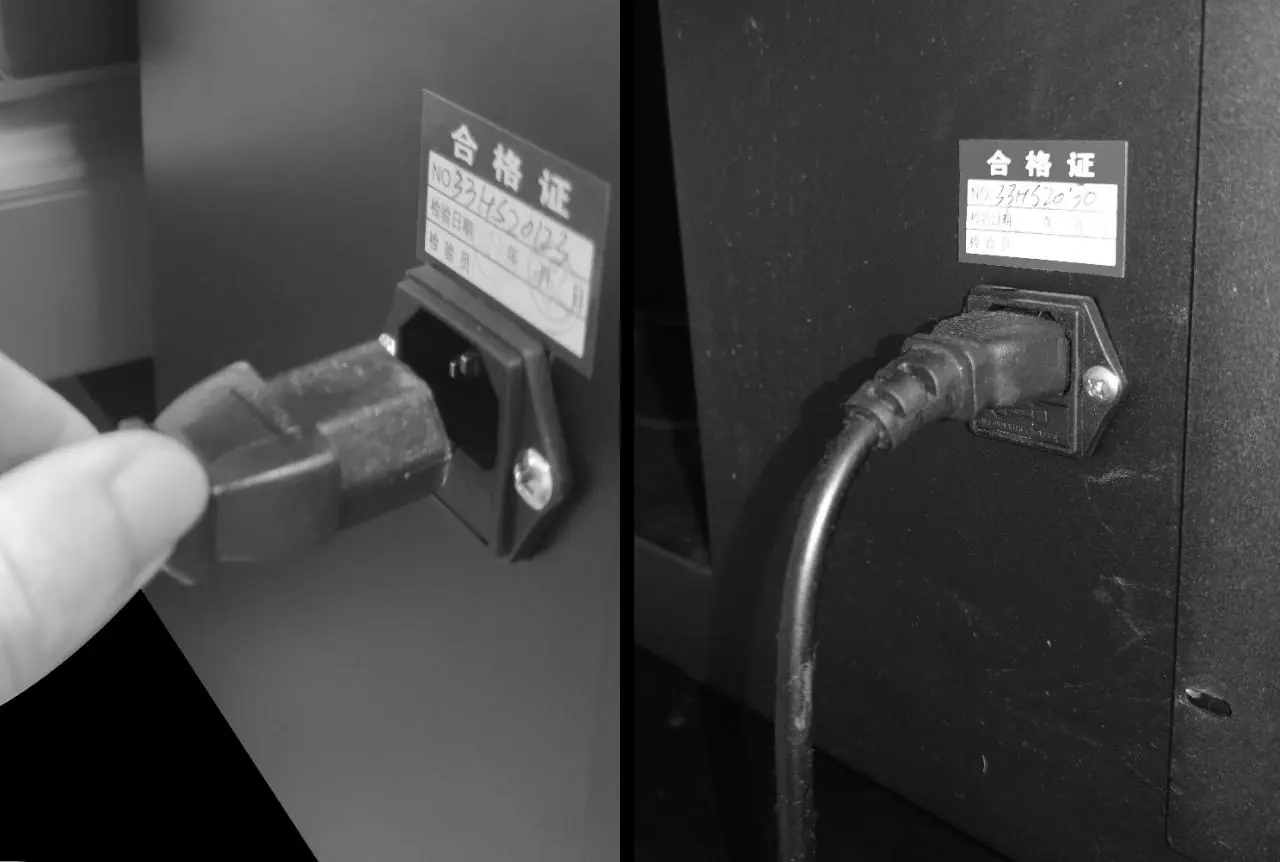

Der Drucker muss vorsichtig ausgepackt und auf einem stabilen Tisch (Höhe 70-80 cm) platziert werden. Achten Sie auf ausreichenden Freiraum für die Plattformbewegung. Entfernen Sie alle Transportsicherungen (Klebebänder und Schaumstoffpolster) vor dem Einschalten. Die Verbindung zum PC erfolgt über ein Netzwerkkabel (RJ45). Die IP-Adresse des PCs muss manuell konfiguriert werden, um eine Kommunikation mit dem Drucker zu ermöglichen.
Software-Einrichtung
Die Installation der PrintEXP-Software erfordert ein 64-Bit-System. Deaktivieren Sie vor der Installation Antivirensoftware. Nach der Installation muss die IP-Verbindung in den Netzwerkeinstellungen des PCs angepasst werden, um den Drucker zu erkennen.
Druckbetrieb und Einstellungen

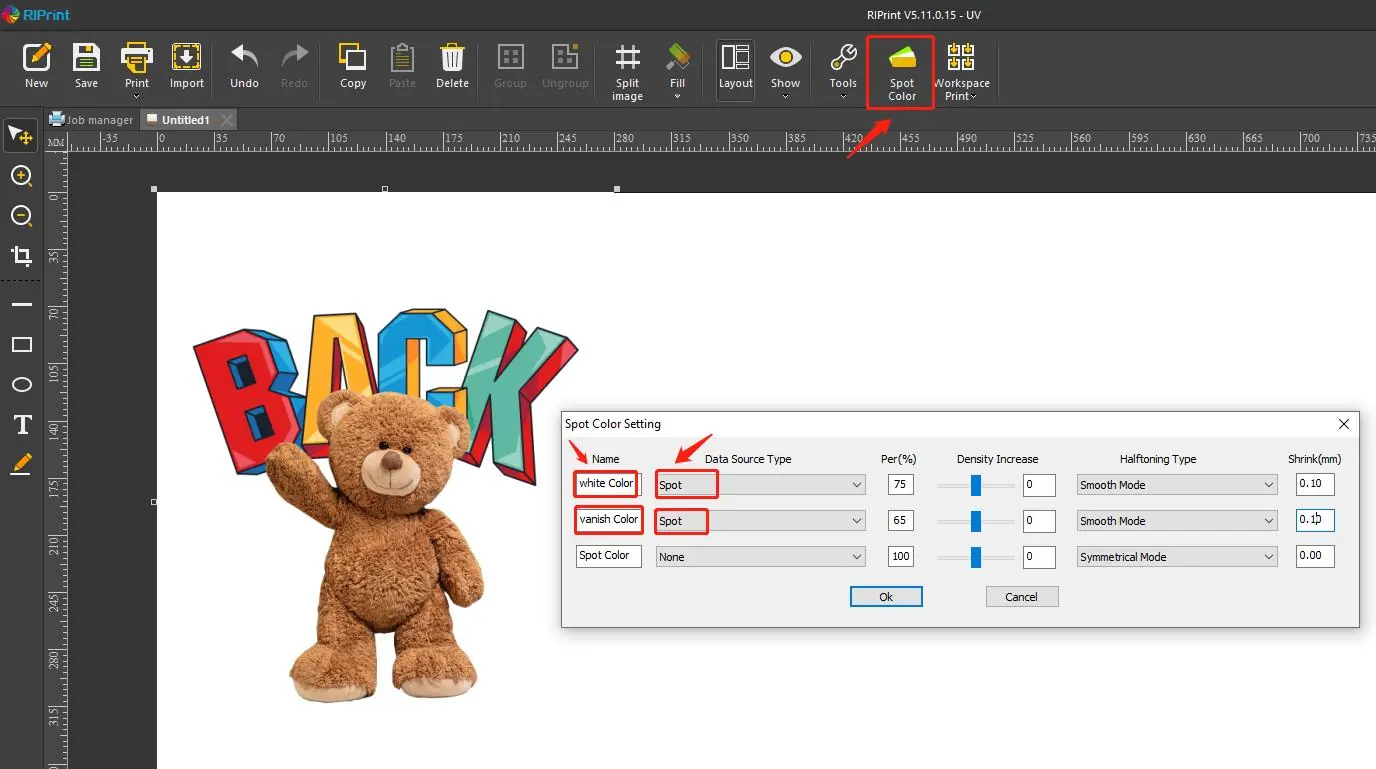

Vor dem Drucken muss die Höhe des Druckobjekts auf 2-3 mm zum Druckkopf eingestellt werden. Die Software ermöglicht die Konfiguration von Druckparametern, einschließlich der Steuerung von Weißtinte und Spot-Farben. Nutzen Sie die Testdruckfunktion, um die Düsenfunktion zu überprüfen.
Wartung
Regelmäßige Wartung ist entscheidend für die Langlebigkeit des Druckers:
- Täglich: Tinte schütteln, Düsen reinigen, Druckkopf vorsichtig mit einem fusselfreien Tuch abwischen.

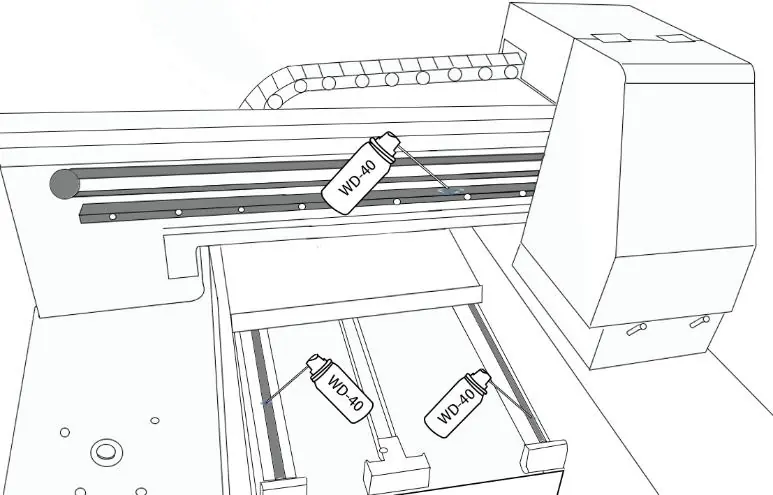

- Wöchentlich: Führungsschienen reinigen und schmieren, UV-Lampentisch reinigen.
- Monatlich: Regelmäßige Schmierung der Druckerführungen.
Fehlerbehebung
Bei Problemen wie "Software lässt sich nicht öffnen" oder "Verbindungsabbruch" prüfen Sie die Netzwerkkabelverbindung und die IP-Konfiguration. Bei unsauberen Druckbildern oder "fliegender Tinte" ist meist der Druckabstand (2-3 mm) nicht korrekt eingestellt. Bei verstopften Düsen führen Sie eine Reinigung durch.
Praktische Hilfe
Typische Probleme
Installieren Sie das Microsoft C++ Framework von der mitgelieferten USB-Festplatte.
Prüfen Sie die Netzwerkkabelverbindung und stellen Sie sicher, dass die IP-Adresse des PCs korrekt konfiguriert ist.
Der Druckabstand zwischen Druckkopf und Objekt ist zu groß. Stellen Sie ihn auf 2-3 mm ein.
Prüfen Sie, ob die UV-Lampe eingeschaltet ist. Erhöhen Sie ggf. die Leistung der UV-Lampe.
Vor der Verwendung
- Umgebungstemperatur 20-28°C und Luftfeuchtigkeit 40-60% sicherstellen.
- Drucker auf einer stabilen, ebenen Fläche aufstellen.
- Alle Transportsicherungen (Klebebänder, Schaumstoff) entfernen.
- Netzwerkkabel anschließen und IP-Adresse am PC konfigurieren.
- Druckabstand zum Objekt auf 2-3 mm einstellen.
Technische Daten in der Praxis
- Druckabstand
- Der optimale Abstand zwischen Druckkopf und zu bedruckendem Objekt beträgt 2-3 mm.
- Betriebsumgebung
- Temperatur 20-28°C, Luftfeuchtigkeit 40-60% für optimale Druckergebnisse.
Abbildungen und Diagramme

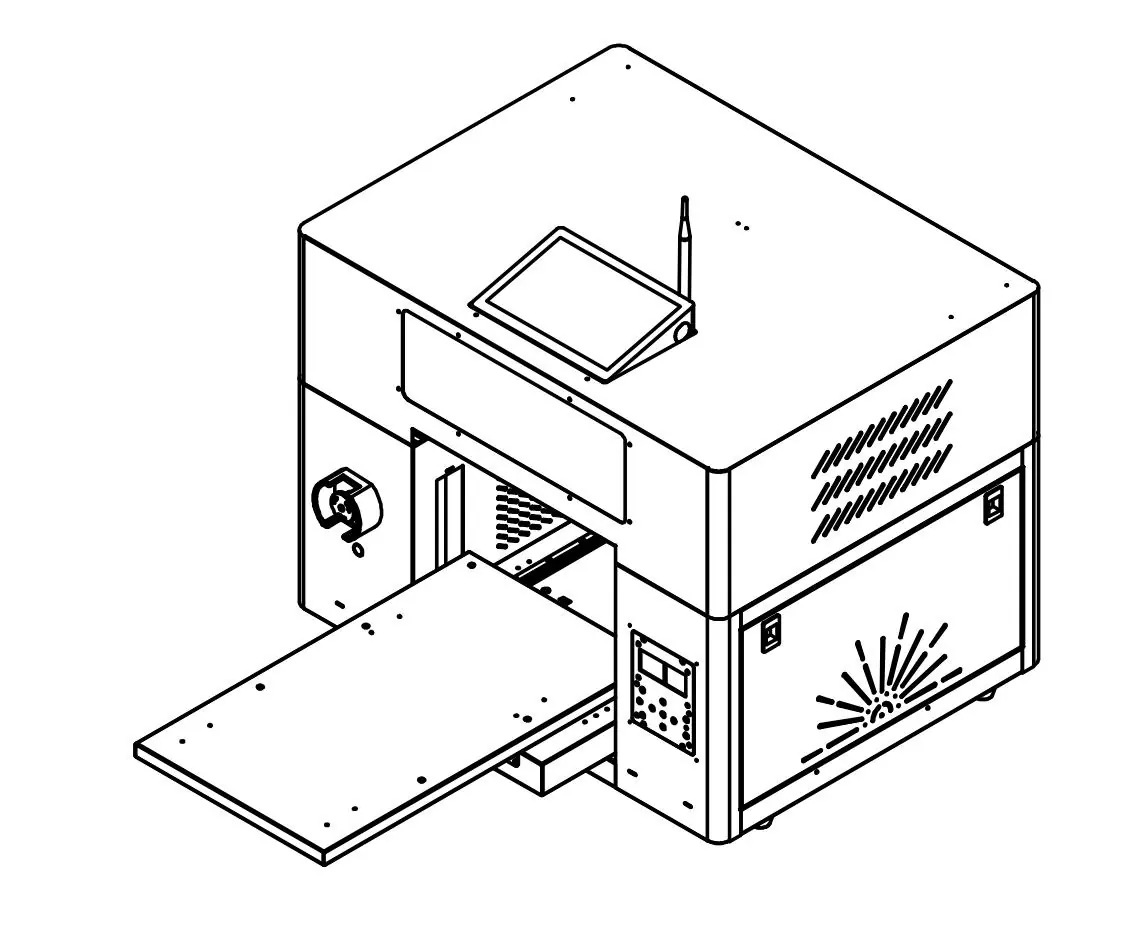

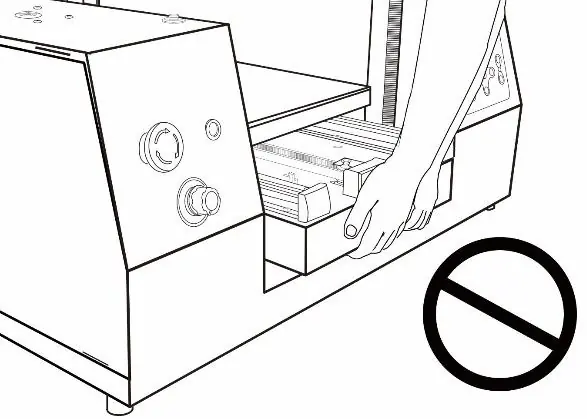

- Die Abbildungen zeigen die korrekte Platzierung des Druckers mit den erforderlichen Abständen für die Plattformbewegung.
- Die Keypad-Diagramme erläutern die Funktionen der Tasten (NOZZLE, PAUSE, CLEAN, etc.).
- Die Wartungsdiagramme zeigen, wie der Druckkopf gereinigt und die Führungsschienen geölt werden.
Modellkompatibilität
- Unterstützt Windows 7/8/10 (64-Bit).
- Druckdateiformate: TIFF/JPG (DPI >= 300 empfohlen).
- Textilien sollten einen Baumwollanteil von mindestens 30% haben.
