Installations- und Betriebsanleitung für Grundfos SEG 1.2KW Abwasser- und...

Schnellstart-Anleitung für die Grundfos SEG 1.2KW Schneidpumpe. Enthält wichtige Informationen zu Installation, elektrischem Anschluss, Wartung, Fehlerbehebung und technischen Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Grundfos SEG Schneidpumpen. Sie enthält essenzielle Anweisungen für die sichere Installation, den Betrieb und die Wartung. Vor Beginn der Arbeiten muss die Stromversorgung unterbrochen und gegen unbeabsichtigtes Wiedereinschalten gesichert werden. Die Pumpe darf nicht trocken laufen.

Produktbeschreibung

Die SEG-Pumpen sind für das Fördern von Abwasser aus Toiletten sowie von fäkalienhaltigem Abwasser aus Restaurants oder Hotels konzipiert. Sie verfügen über eine integrierte Schneideinrichtung, die Feststoffe zerkleinert, um den Transport durch Rohre mit kleineren Durchmessern zu ermöglichen.

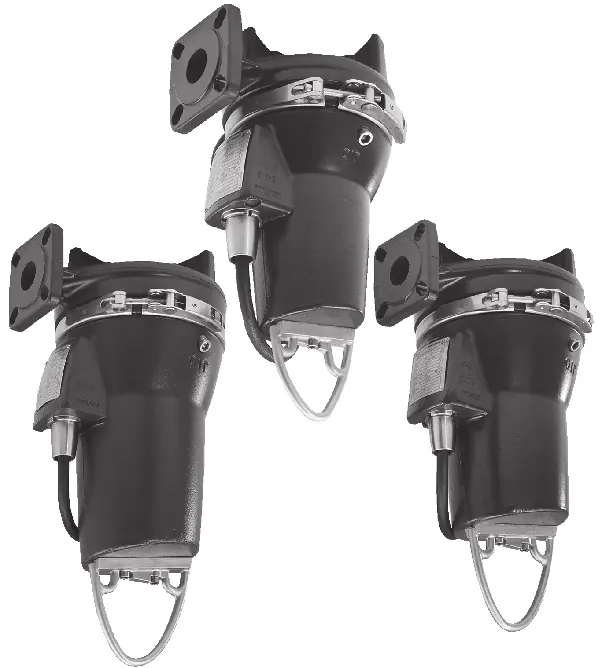

Grundfos SEG Schneidpumpe
Grundfos SEG Schneidpumpe

Installation

Die Pumpe kann stationär mit einer automatischen Kupplung oder frei stehend installiert werden. Bei der stationären Installation wird die Pumpe an einem Führungsschienensystem befestigt, was die Wartung erleichtert. Achten Sie darauf, dass die Pumpe vertikal steht und das Kabel nicht geknickt oder eingeklemmt wird.

Elektrischer Anschluss

Der Anschluss muss gemäß den geltenden lokalen Vorschriften durch Fachpersonal erfolgen. Die Pumpe benötigt einen externen Hauptschalter mit einer Kontaktöffnung von mindestens 3 mm in allen Polen. Der Motorschutzschalter muss auf den Nennstrom gemäß Typenschild eingestellt werden. Bei explosionsgefährdeten Bereichen sind spezielle Sicherheitsvorschriften zwingend einzuhalten.

Inbetriebnahme

Vor der Inbetriebnahme müssen die Sicherungen geprüft, die Ölfüllung kontrolliert und die Drehrichtung der Pumpe sichergestellt werden. Die Pumpe darf nur kurzzeitig außerhalb des Mediums betrieben werden, um die Drehrichtung zu prüfen.

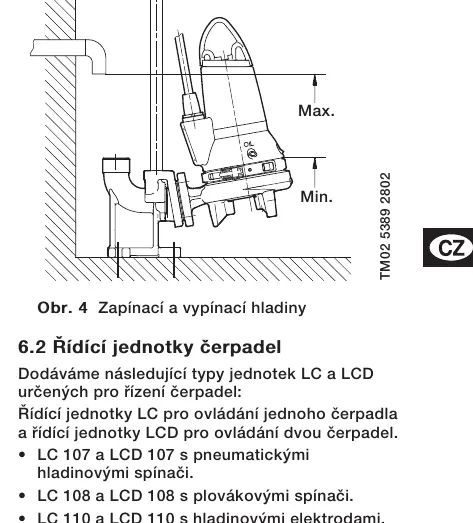

Zapínací a vypínací hladiny (Schaltniveaus)
Zapínací a vypínací hladiny (Schaltniveaus)

Wartung und Service

Regelmäßige Inspektionen sind alle 3000 Betriebsstunden oder mindestens einmal jährlich erforderlich. Zu den Wartungsarbeiten gehören die Kontrolle des Ölstands, die Überprüfung der Kabeldurchführung, der Zustand des Laufrads und der Schneideinrichtung. Bei einem Ölwechsel ist darauf zu achten, dass die Ölkammer unter Druck stehen kann.

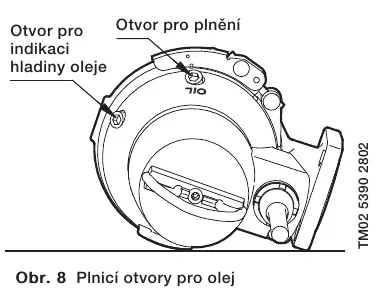

Öleinfüll- und Kontrollöffnungen
Öleinfüll- und Kontrollöffnungen

Fehlerbehebung

Bei Betriebsstörungen wie dem Auslösen der Sicherung oder mangelnder Förderleistung sollten zunächst die Stromversorgung, die Schneideinrichtung auf Blockaden durch Fremdkörper und die Einstellung der Niveauschalter geprüft werden.

Technische Daten

Die Pumpe ist für eine maximale Medientemperatur von 40°C (kurzzeitig bis 60°C) ausgelegt. Die maximale Installationstiefe beträgt 10 Meter unter dem Flüssigkeitsspiegel. Die Schutzart entspricht IP68.

Herstellerinformationen

Grundfos

Markenprofil

Praktische Hilfe

Typische Probleme

Motor startet nicht, Sicherung löst aus

Stromversorgung prüfen, Schneideinrichtung auf Blockaden durch Fremdkörper untersuchen, Niveauschalter prüfen.

Pumpe läuft, fördert aber nicht

Absperrschieber auf der Druckseite prüfen, Rückschlagklappe auf Blockaden prüfen, Pumpe entlüften.

Motor schaltet nach kurzer Zeit ab

Motorschutzrelais prüfen, Spannung zwischen den Phasen messen, Schneideinrichtung auf Blockaden prüfen.

Vor der Verwendung

  • Stromversorgung unterbrechen und gegen Wiedereinschalten sichern.
  • Ölstand in der Ölkammer prüfen.
  • Drehrichtung der Pumpe kontrollieren.
  • Niveauschalter und Steuereinheit korrekt einstellen.
  • Absperrarmaturen öffnen.
  • Sicherstellen, dass die Pumpe nicht trocken läuft.

Technische Daten in der Praxis

Max. Medientemperatur
Dauerbetrieb bis 40°C, kurzzeitig bis 60°C.
Max. Installationstiefe
10 Meter unter dem Flüssigkeitsspiegel.

Abbildungen und Diagramme

  • Fig. A: Stationäre Installation mit Führungsschienensystem.
  • Fig. B: Stationäre Installation mit Hängekupplung.
  • Fig. C: Frei stehende Installation.
  • Fig. 8: Position der Öleinfüll- und Kontrollschrauben.

Modellkompatibilität

  • Geeignet für Abwasser aus Toiletten und fäkalienhaltiges Abwasser.
  • Nicht für den Betrieb in explosionsgefährdeten Bereichen ohne entsprechende ATEX-Zulassung geeignet.
  • Steuergeräte wie Grundfos CU 100 oder LC/D 107/108/110 erforderlich.
