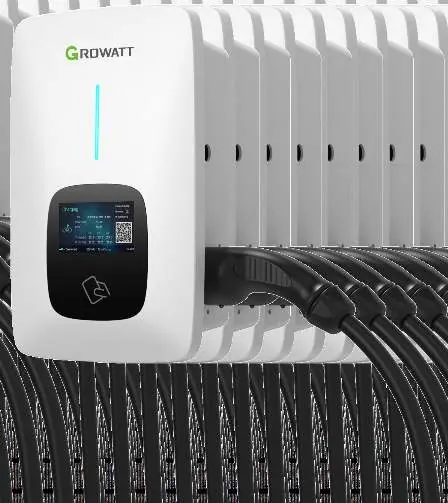

Growatt THOR EV-Ladegerät
Schnellübersicht und technische Daten für das Growatt THOR EV-Ladegerät. Erfahren Sie alles über die Spezifikationen, Schutzfunktionen, Betriebsmodi und Installationsvoraussetzungen für die Modelle 07AS-P, 09AS-P und 12AS-P.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Daten und Spezifikationen für die Growatt THOR EV-Ladegeräte (US-Version, einphasig). Es dient als Referenz für die Auswahl des passenden Modells (07AS-P, 09AS-P oder 12AS-P) und zur Überprüfung der Installationsvoraussetzungen.
Technische Spezifikationen
Die Serie umfasst drei Modelle mit unterschiedlicher Ausgangsleistung:
- THOR 07AS-P US: 7kW / 32A
- THOR 09AS-P US: 9.6kW / 40A
- THOR 12AS-P US: 12kW / 50A
Gemeinsame technische Daten:
- Eingangsspannung: 240V
- Eingangsfrequenz: 50/60Hz
- Ausgangsspannung: 240V
- Ladeschnittstelle: Typ 1
- Kabellänge: 7m
- Anschluss: Stecker
Schutzfunktionen
Das Gerät ist mit umfassenden Sicherheitsmechanismen ausgestattet, um einen sicheren Betrieb zu gewährleisten:
- Überspannungsschutz
- Unterspannungsschutz
- Überlastschutz
- Kurzschlussschutz
- Erdschlussüberwachung (DC-Fehlerstromschutz)
- Übertemperaturschutz
- Blitzschutz
Betriebsmodi und Zubehör
Das Ladegerät unterstützt verschiedene Betriebsmodi und Funktionen:
- Betriebsmodi: Fast (Schnellladen), PV Linkage (PV-Kopplung), Off-peak (Niedrigtarif), Load balancing (Lastmanagement).
- Ladeaktivierung: App, RFID oder Plug & Play.
- Konnektivität: WLAN (WIFI) und optional 4G sowie Ethernet-Anschluss.
- Anzeige: LCD-Display (optional) und LED-Indikator.
- Not-Aus: Kompatibel mit Not-Aus-Taster.
Umgebungsbedingungen
Das Gerät ist für den Innen- und Außenbereich konzipiert:
- Schutzart: IP65
- Betriebstemperatur: -30°C bis +50°C
- Relative Luftfeuchtigkeit: 5-95% (nicht kondensierend)
- Maximale Höhe:<2000m
- Kühlung: Forcierte Luftkühlung
Herstellerinformationen
Shenzhen Growatt New Energy Co., Ltd.
Praktische Hilfe
Typische Probleme
Prüfen Sie die Stromversorgung (240V) und ob der Stecker korrekt sitzt. Stellen Sie sicher, dass die Ladeaktivierung (App/RFID) korrekt konfiguriert ist.
Überprüfen Sie die WLAN- oder 4G-Verbindung des Geräts. Stellen Sie sicher, dass das Gerät innerhalb der Reichweite des Routers installiert ist.
Vor der Verwendung
- Stellen Sie sicher, dass die elektrische Installation für die gewählte Leistung (32A, 40A oder 50A) ausgelegt ist.
- Prüfen Sie, ob der Installationsort IP65-konform ist (Schutz gegen Strahlwasser).
- Stellen Sie sicher, dass eine stabile Internetverbindung (WLAN/Ethernet) für die App-Steuerung vorhanden ist.
- Überprüfen Sie, ob das Elektrofahrzeug den Typ-1-Ladestandard unterstützt.
